Вентилятор крышный ВКРк

Общий вид вентилятора крышного ВКРк

Вентилятор крышный ВКРк

Применение

Вытяжные крышные вентиляторы ВКРк применяются в системах общеобменной вентиляции. Предназначены для установки на крыше, удаляют из помещений отработанный воздух, температура которого не превышает 80°С.

Удаляемый крышным вентилятором ВКРм воздух не должен содержать липких и волокнистых частиц, а наличие пыли и твердых примесей в воздухе не должно превышать 0,1 г/м3.

Вентиляторы ВКРк предназначены для эксплуатации в условиях умеренного климата.

Крышные вентиляторы

Вентиляторы обозначаются по приведенному ниже ключу:

ВКР–А–4,5–4:

ВКР - тип вентилятора (Вентилятор Крышный Радиальный)
А - код исполнения колес вентилятора
4.5 – диаметр рабочего колеса вентилятора, дм (номер вентилятора)
4 - количество полюсов электродвигателя

Описание

Вентиляторы оснащаются радиальными колесами с назад загнутыми лопатками. Рабочие колеса устанавливаются непосредственно на вал электродвигателя.

Корпус вентилятора сделан из оцинкованной стали, рабочее колесо сварное с защитным покрытием.

Опции

Дополнительно оснащаются монтажными стаканами, которые могут быть изготовлены в звукопоглощающем и утепленном варианте, а также поддонами.

Вентилятор крышный цена

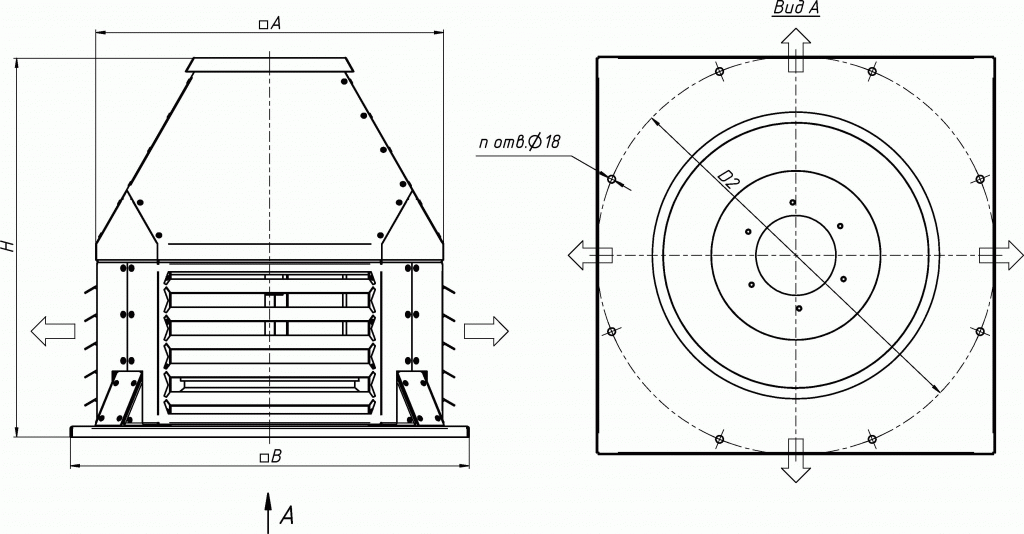

Конструктивная схема вентилятора крышного ВКР:

вкр чертеж.gif

Основные габаритные и присоединительные размеры вентиляторов ВКР:

Тип вентилятора

Размеры, мм

A

B

D

D2

H

n

1

ВКР-2,5

325

375

250

375

337

4

2

ВКР -2,8

364

420

280

420

378

4

3

ВКР -3,15

410

470

315

470

425

4

4

ВКР -3,55

460

5305

355

530

480

4

5

ВКР -4

520

600

400

600

540

4

6

ВКР -4,5

585

675

450

675

607

8

7

ВКР -5

650

750

500

750

675

8

8

ВКР -5,6

728

840

560

840

756

8

9

ВКР -6,3

819

945

630

945

850

8

10

ВКР -7,1

923

1065

710

1065

958

8

11

ВКР -8

1040

1200

800

1200

1080

8

12

ВКР -9

1170

1350

900

1350

1215

8

13

ВКР -10

1300

1500

1000

1500

1350

8

14

ВКР -11,2

1456

1680

1120

1680

1512

8

15

ВКР -12,5

1625

1875

1250

1875

1690

8

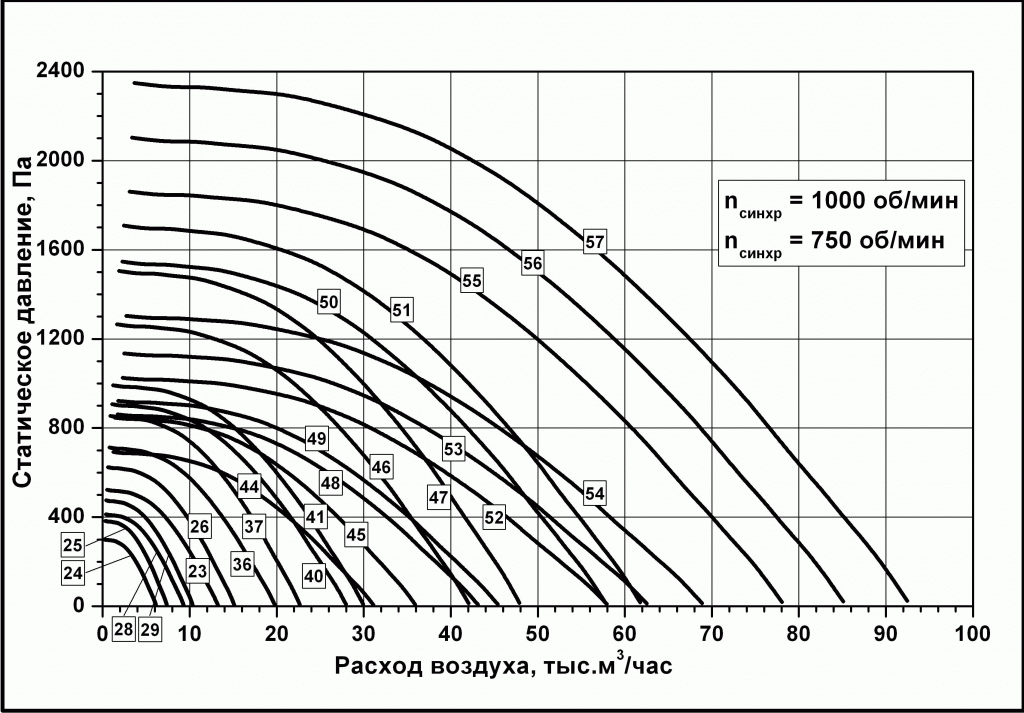

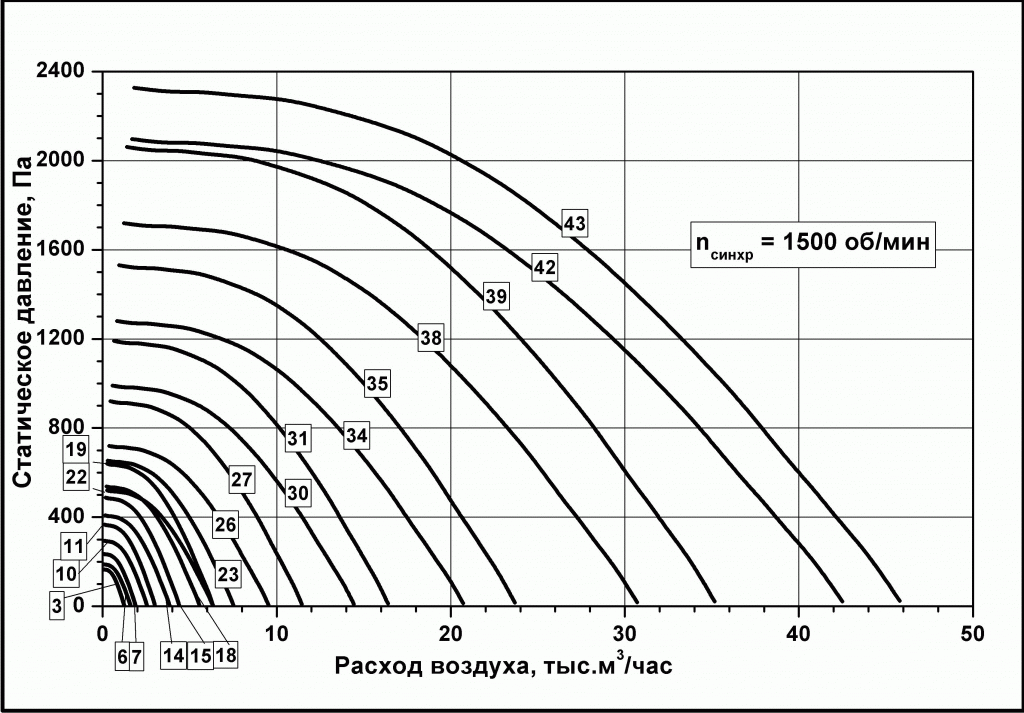

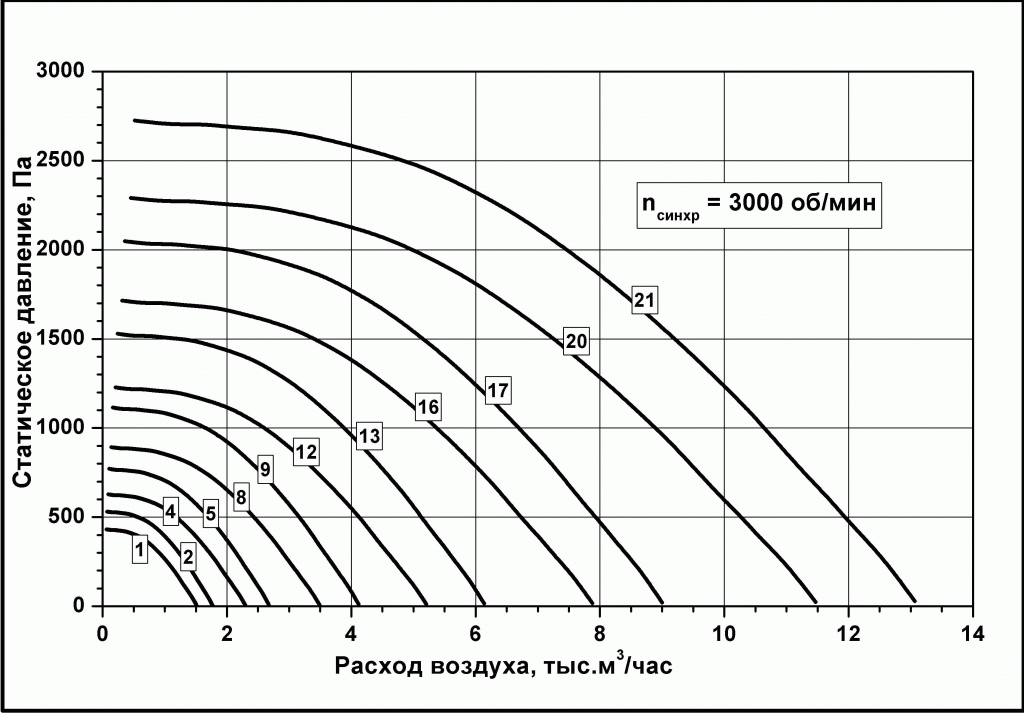

Аэродинамические характеристики вентиляторов ВКР:

График 1


График 2


График 3


Технические характеристики вентиляторов ВКР:

Тип вентилятора

Электродвигатель

Максимальный расход, тыс.м3

Масса, кг

тип

частота вращения, мин-1

мощность, кВт

1

ВКР-А-2,5-2

АИР56A2

2700

0.18

1.52

25

2

ВКР-Б-2,5-2

АИР56B2

2700

0.25

1.77

25

3

ВКР-А-2,8-2

АИР63A2

2800

0.37

2.3

28

4

ВКР-Б-2,8-2

АИР63B2

2800

0.55

2.3

28

5

ВКР-Б-2,8-4

АИР50A4

1300

0.06

1.25

26

6

ВКР-А-3,15-4

АИР50B4

1300

0.09

1.61

30

7

ВКР-Б-3,15-4

АИР56A4

1300

0.12

1.9

32

8

ВКР-А-3,15-2

АИР71A2

2830

0.75

3.49

34

9

ВКР-Б-3,15-2

АИР71B2

2830

1.1

4.12

34

10

ВКР-А-3,55-4

АИР56B4

1300

0.18

2.55

34

11

ВКР-Б-3,55-4

АИР63A4

1300

0.25

3.01

36

12

ВКР-А-3,55-2

АИР80A2

2840

1.5

5.21

36

13

ВКР-Б-3,55-2

АИР80B2

2840

2.2

6.14

36

14

ВКР-А-4-4

АИР63B4

1390

0.37

3.85

30

15

ВКР-Б-4-4

АИР71A4

1390

0.55

4.39

35

16

ВКР-А-4-2

АИР90L2

2850

3

7.88

45

17

ВКР-Б-4-2

АИР100S2

2850

4

9

50

18

ВКР-А-4,5-4

АИР71B4

1400

0.75

5.56

44

19

ВКР-Б-4,5-4

АИР80A4

1400

1.1

6.33

44

20

ВКР-А-4,5-2

АИР100L2

2890

5.5

11.47

58

21

ВКР-Б-4,5-2

АИР112M2

2890

7.5

13.07

62

22

ВКР-А-5-4

АИР71B4

1400

0.75

6.32

66

23

ВКР-Б-5-4

АИР80A4

1400

1.1

7.51

66

24

ВКР-А-5,6-6

АИР71B6

910

0.55

6.15

76

25

ВКР-Б-5,6-6

АИР80A6

910

0.75

7.39

80

26

ВКР-А-5,6-4

АИР80B4

1410

1.5

9.53

80

27

ВКР-Б-5,6-4

АИР90L4

1410

2.2

11.45

84

28

ВКР-А-6,3-6

АИР80A6

910

1.1

9.32

100

29

ВКР-Б-6,3-6

АИР80A6

910

1.1

10.37

100

30

ВКР-А-6,3-4

АИР100S4

1410

3

14.44

110

31

ВКР-Б-6,3-4

АИР100L4

1440

4

16.4

113

32

ВКР-А-7,1-6

АИР90L6

920

1.5

13.24

136

33

ВКР-Б-7,1-6

АИР100L6

920

2.2

15.13

145

34

ВКР-А-7,1-4

АИР112M4

1440

5.5

20.72

156

35

ВКР-Б-7,1-4

АИР132S4

1440

7.5

23.68

175

36

ВКР-А-8-6

АИР112MA6

940

3

19.77

205

37

ВКР-Б-8-6

АИР112MB6

940

4

22.65

200

38

ВКР-А-8-4

АИР132M4

1460

11

30.7

220

39

ВКРБ-8-4

АИР160S4

1460

15

35.17

290

40

ВКР-А-9-6

АИР132S6

960

5.5

27.95

303

41

ВКР-Б-9-6

АИР132M6

960

7.5

29.91

316

42

ВКР-А-9-4

АИР160M4

1460

18.5

42.51

377

43

ВКР-Б-9-4

АИР180S4

1470

22

45.8

405

44

ВКР-А-10-8

АИР132M8

710

5.5

31.09

438

45

ВКР-Б-10-8

АИР160S8

720

7.5

35.92

480

46

ВКР-А-10-6

АИР160S6

960

11

42.04

480

47

ВКР-Б-10-6

АИР160M6

960

15

47.89

510

48

ВКР-А-11,2-8

АИР160S8

720

7.5

43.1

628

49

ВКР-Б-11,2-8

АИР160M8

720

11

45.38

655

50

ВКР-А-11,2-6

АИР180M6

965

18.5

57.77

683

51

ВКР-Б-11,2-6

АИР200M6

980

22

61.76

728

52

ВКР-А-12,5-8

АИР180M8

720

15

57.93

745

53

ВКР-Б-12,5-8

АИР180M8

720

15

62.52

745

54

ВКР-В-12,5-8

АИР200M8

730

18.5

68.88

790

55

ВКР-А-12,5-6

АИР200L6

970

30

78.05

815

56

ВКР-Б-12,5-6

АИР225M6

980

37

85.09

855

57

ВКР-Б-12,5-6

АИР250S6

980

45

92.46

957

Акустические характеристики вентиляторов крышных ВКР*:

Тип вентилятора

Среднегеометрическая частота октавы, Гц

Корректиро­ванный уровень звуковой мощности, дБ(А)

63

125

250

500

1000

2000

4000

8000

Уровень звуковой мощности в полосе, дБ

1

ВКР-А-2,5-2

65

69

73

75

75

74

69

64

78

2

ВКР-Б-2,5-2

67

71

75

77

77

76

71

66

80

3

ВКР-А-2,8-2

69

73

77

79

79

78

73

68

82

4

ВКР-Б-2,8-2

71

75

79

81

81

80

75

70

84

5

ВКР-Б-2,8-4

57

61

63

63

62

57

52

47

66

6

ВКР-А-3,15-4

57

61

63

63

62

57

52

47

66

7

ВКР-Б-3,15-4

59

63

65

65

64

59

54

49

68

8

ВКР-А-3,15-2

72

76

80

82

82

81

76

71

85

9

ВКР-Б-3,15-2

74

78

82

84

84

83

78

73

87

10

ВКР-А-3,55-4

67

71

73

73

72

67

62

57

76

11

ВКР-Б-3,55-4

67

71

74

75

75

72

67

62

78

12

ВКР-А-3,55-2

79

83

87

89

89

88

83

78

92

13

ВКР-Б-3,55-2

79

83

87

90

91

91

88

83

94

14

ВКР-А-4-4

70

74

76

76

75

70

65

60

79

15

ВКР-Б-4-4

70

74

77

78

78

75

70

65

81

16

ВКР-А-4-2

82

86

90

92

92

91

86

81

95

17

ВКР-Б-4-2

82

86

90

93

94

94

91

86

97

18

ВКР-А-4,5-4

73

77

79

79

78

73

68

63

82

19

ВКР-Б-4,5-4

73

77

80

81

81

78

73

68

84

20

ВКР-А-4,5-2

85

89

93

95

95

94

89

84

98

21

ВКР-Б-4,5-2

85

89

93

96

97

97

94

89

100

22

ВКР-А-5-4

76

80

82

82

81

76

71

66

85

23

ВКР-Б-5-4

76

80

83

84

84

81

76

71

87

24

ВКР-А-5,6-6

73

76

77

76

73

68

63

58

80

25

ВКР-Б-5,6-6

73

77

79

79

77

73

68

63

82

26

ВКР-А-5,6-4

78

82

84

84

83

78

73

68

87

27

ВКР-Б-5,6-4

78

82

85

86

86

83

78

73

89

28

ВКР-А-6,3-6

74

77

78

77

74

69

64

59

81

29

ВКР-Б-6,3-6

74

78

80

80

78

74

69

64

83

30

ВКР-А-6,3-4

82

86

88

88

87

82

77

72

91

31

ВКР-Б-6,3-4

82

86

89

90

90

87

82

77

93

32

ВКР-А-7,1-6

77

80

81

80

77

72

67

62

84

33

ВКР-Б-7,1-6

77

81

83

83

81

77

72

67

86

34

ВКР-А-7,1-4

84

88

90

90

89

84

79

74

93

35

ВКР-Б-7,1-4

84

88

91

92

92

89

84

79

95

36

ВКР-А-8-6

79

82

83

82

79

74

69

64

86

37

ВКР-Б-8-6

79

83

85

85

83

79

74

69

88

38

ВКР-А-8-4

88

92

94

94

93

88

83

78

97

39

ВКР-Б-8-4

88

92

95

96

96

93

88

83

99

40

ВКР-А-9-6

83

86

87

86

83

78

73

68

90

41

ВКР-Б-9-6

83

87

89

89

87

83

78

73

92

42

ВКР-А-9-4

91

95

97

97

96

91

86

81

100

43

ВКР-Б-9-4

91

95

98

99

99

96

91

86

102

44

ВКР-А-10-8

81

83

83

82

77

72

67

62

86

45

ВКР-Б-10-8

81

84

85

85

82

77

72

67

88

46

ВКР-А-10-6

84

87

88

87

84

79

74

69

91

47

ВКР-Б-10-6

84

88

90

90

88

84

79

74

93

48

ВКР-А-11,2-8

85

87

87

86

81

76

71

66

90

49

ВКР-Б-11,2-8

85

88

89

89

86

81

76

71

92

50

ВКР-А-11,2-6

90

93

94

93

90

85

80

75

97

51

ВКР-Б-11,2-6

90

94

96

96

94

90

85

80

99

52

ВКР-А-12,5-8

89

91

91

90

85

80

75

70

94

53

ВКР-Б-12,5-8

89

92

93

93

90

85

80

75

96

54

ВКР-В-12,5-8

91

94

95

95

92

87

82

77

98

55

ВКР-А-12,5-6

95

98

99

98

95

90

85

80

102

56

ВКР-Б-12,5-6

94

98

100

100

98

94

89

84

103

57

ВКР-Б-12,5-6

96

100

102

102

100

96

91

86

105

*Примечание: В таблице приведены акустические характеристики вентиляторов ВКР со стороны нагнетания при работе на номинальном режиме. На стороне всасывания уровни звуковой мощности на 3 дБ ниже приведенных в таблице. На границах рабочего участка уровни звуковой мощности на ~3 дБ выше, чем на номинальном режиме.
