Вентилятор радиальный среднего давления ВЦ 14-46

Аналог вентиляторов ВР 300-45, ВР 15-45, ВР 280-46
Сертификат соответствия № РОСС RU. МГ01. ВО 3192
ТУ 4861-022-32509656-2009

ОБЩИЙ ВИД ВЕНТИЛЯТОРА РАДИАЛЬНОГО СРЕДНЕГО ДАВЛЕНИЯ ВЦ 14-46

Применение

Вентиляторы ВЦ 14-46 применяются в стационарных системах вентиляции производственных, общественных и жилых помещений, а также для других санитарно-технических и производственных целей.

Радиальные вентиляторы ВЦ 14-46 из углеродистой стали предназначены для перемещения неагрессивной газовоздушной смеси с температурой не более 80°С и запыленностью не более 150 мг/м3, не содержащей липких и волокнистых веществ.

Описание

Вентиляторы ВЦ 14-46 являются радиальными вентиляторами среднего давления одностороннего всасывания. Характерной особенностью вентиляторов является шипованное рабочее колесо с вперед загнутыми лопатками, которое уменьшает вибрацию и уровень шума при работе вентилятора, а 32 лопатки рабочего колеса обеспечивают максимальную эффективность работы вентилятора ВЦ 14-46.

Опции

Радиальные вентиляторы ВЦ 14-46В (взрывозащищенные из разнородных металлов) предназначены для перемещения газо-паровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминия (скорость коррозии не выше 0,1 мм в год), с содержанием пыли и других твердых примесей не более 100 мг/м3 при отсутствии взрывчатых, липких веществ и волокнистых материалов с температурой не более 80°С. Вентиляторы не предназначены для перемещения газо-пылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

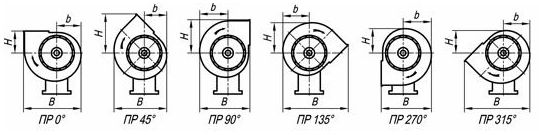

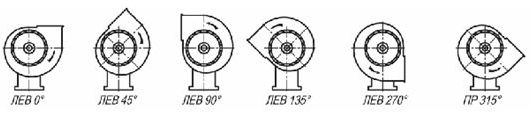

Габаритные и присоединительные размеры вентиляторов радиальных ВЦ 14-46

1-е исполнение

Габаритные и присоединительные

размеры вентиляторов радиальных ВЦ 14-46
