Вентиляционные алюминиевые решетки ЛД, ЛД1, ЛД2

ТУ 4863-001-57953429-06

Щелевые линейные диффузоры ЛД, ЛД1, ЛД2 используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

Для подачи воздуха в помещения используются диффузоры ЛД оснащенные поворотными жалюзи для регулирования направления воздуха. Для удаления воздуха из помещения целесообразней использовать облегченные диффузоры ЛД1, ЛД2

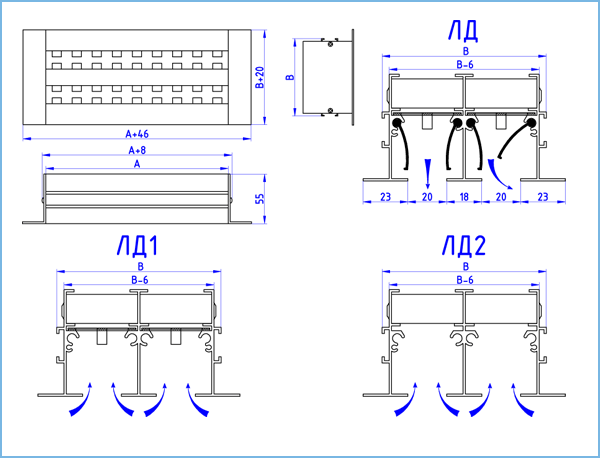

Конструкция

Решетки изготовлены из алюминиевого профиля с числом щелей от 1 до 6. Роль регулирования расхода воздуха выполняют подвижные перфорированные пластины.

Каждый диффузор серии ЛД может выступать как самостоятельное законченное изделие, так и как часть секционной решетки.

Диффузор ЛД1 изготовляется без поворотных жалюзи (применяется преимущественно для удаления воздуха).

Диффузор ЛД2 изготовляется без поворотных жалюзи и подвижных пластин (применяется в системах не нуждающихся в регулировании).

В качестве защитно-декоративного покрытия порошковая полиэфирная краска.

Стандартный цвет покрытия белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). Поворотные жалюзи и перфорация окрашивается в черный цвет.

Для диффузоров серии ЛД предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент диффузоров данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров, с шагом 1 мм.


Условное обозначение вентиляционной решетки при заказе (все размеры, в мм):

Х

A

/n

RALXXXX
Тип диффузора (ЛД, ЛД1, ЛД2)



Условный размер по горизонтали (длина секции)



Число щелей



Цвет покрытия



ПРИМЕР: 1) ЛД 1000/2 RAL9010 – 2-хщелевой линейный диффузор длинной секции 1000 мм, цвет диффузора по каталогу – RAL9010.
2) ЛД2 500/3 – 3-хщелевой линейный диффузор длинной секции 500 мм без поворотных жалюзи и подвижных пластин цвет диффузора по каталогу – RAL9016 (стандартный цвет в заказе не указывается)


Таблица 1. Стандартные типоразмеры, площадь свободного сечения (FС.С.) и теоретическая масса (m) линейных диффузоров ЛД

Открыть в новом окне


Диаграмма 1. Быстрый подбор линейного диффузора.

Диаграмма 2. Определения потери давления и скорости воздуха в свободном сечении диффузора.


Пример:

Дано:
Q = 400 м3/ч; l0,2 = 10 м;

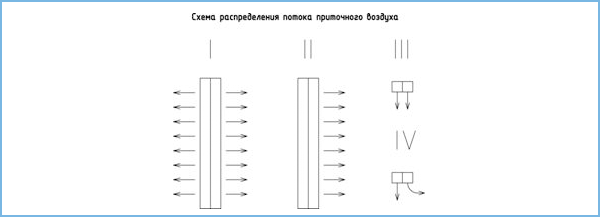

направление струи - схема II

Решение:

Из диаграммы 1 видно, что заданным требованиям удовлетворяют несколько типов диффузоров (ЛД 3000/1, ЛД 2000/2, ЛД 1700/3).
По конструктивным соображениям выбираем линейный диффузор ЛД 1700/3.

Из таблице 1 находим:
F(гор.) c.c = 0,036 м2;
m = 5,6 кг.

Из диаграммы 2 определяем:
ΔP = 8,5 Па;
Vс.с. = 3,1 м/с.
