Вентиляционные алюминиевые решетки ВР-ГН

ТУ 4863-001-57953429-06

Решетки серии ВР-ГН (с горизонтальным расположением нерегулируемых жалюзи) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.


Конструкция

Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 90° к лицевой поверхности изделия горизонтально расположенных жалюзи. Для усиления конструкции рамки и жесткости жалюзи применяются стальные перемычки с декоративными алюминиевыми втулками.

Каждая решетка из серии ВР-ГН может выступать как самостоятельное законченное изделие, так и как часть секционной решетки. Конструктивные особенности решеток данной серии позволяют устанавливать изделия в проемы различной конфигурации (как в плоскости, так и в пространстве) и практически неограниченной длины. Это достигается путем набора и составления секций до необходимой конфигурации и размера.

Варианты установки — настенное и потолочное расположение.

Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

Стандартный цвет покрытия — белый RAL9016 — в заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).


Условное обозначение вентиляционной решетки при заказе (все размеры посадочные, в мм):




ВР-X

A

B

Л(П)

RALXXXX

Тип решетки (ГН-ГН11)





Посадочный размер по горизонтали





Посадочный размер по вертикали





Левое или правое исполнение (для ВР-ГН4)





Цвет покрытия




ПРИМЕР: ВР-ГН 500×150 RAL9010 — вентиляционная решетка с горизонтальными жестко закрепленными жалюзи под углом 90° к лицевой поверхности и посадочными размерами 500 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу — RAL9010.

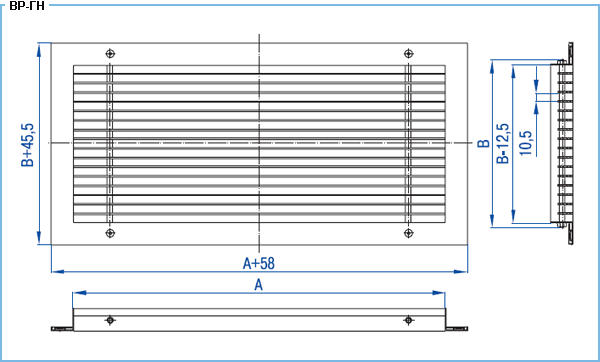

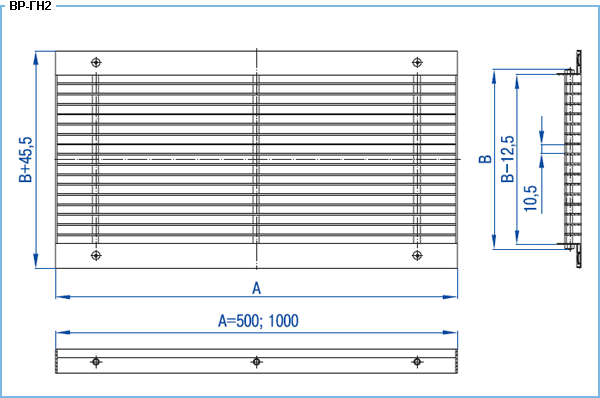

Посадочные размеры и сечение профиля


Таблица 1. Стандартные размеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-ГН, ГН1, ГН2

Таблица 1 (открывается в новом окне) - стандартные размеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-ГН, ГН1, ГН2.

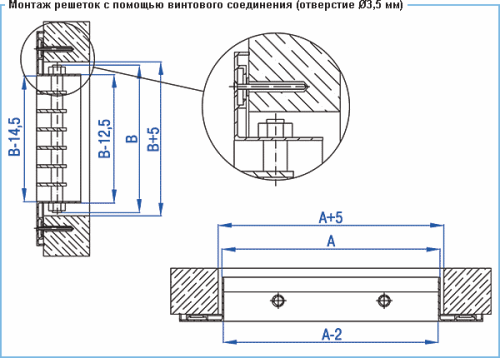

Монтаж и присоединение решеток ВР-ГН, ГН1, ГН2


Зависимость падения давления от площади свободного сечения решеток серии ВР-ГН, расхода

Диаграмма (открывается в новом окне) - Зависимость падения давления от площади свободного сечения решеток серии ВР-ГН, расхода.


Зависимость дальнобойности струи от площади свободного сечения решеток серии ВР-ГН, расхода

Диаграмма (открывается в новом окне) - Зависимость дальнобойности струи от площади свободного сечения решеток серии ВР-ГН, расхода.
