Вентиляционные алюминиевые решетки ВР-ГНМ
ТУ 4863-001-57953429-06
Конструкция
Особенности конструкции
Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки) так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600х500 мм.
Определяющим размером для серии ВР-ГНМ является размер строительного проема. Ограничения по максимальному и минимальному размеру согласно Таблицам 1,2,3.
Условное обозначение вентиляционной решетки при заказе(все размеры посадочные, в мм):
|
ВР-Х |
A |
B |
Z1 |
RALXXXX | |||
| Тип решетки (ГНМ, ГНМ1, ГНМ2) | |||||||
| Размер строительного проема по горизонтали | |||||||
| Размер строительного проема по вертикали | |||||||
| Крепление на защелках | |||||||
| Цвет покрытия |
1. Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.
ПРИМЕР:

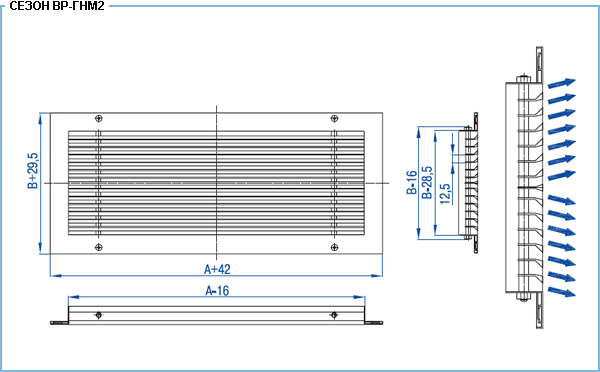

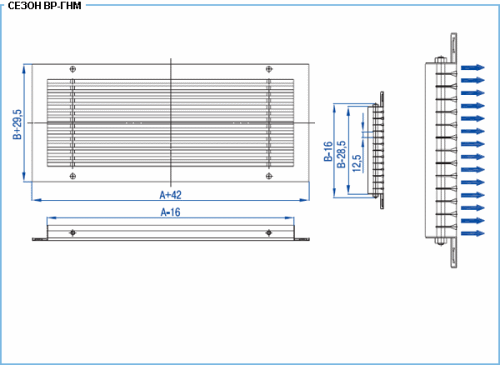

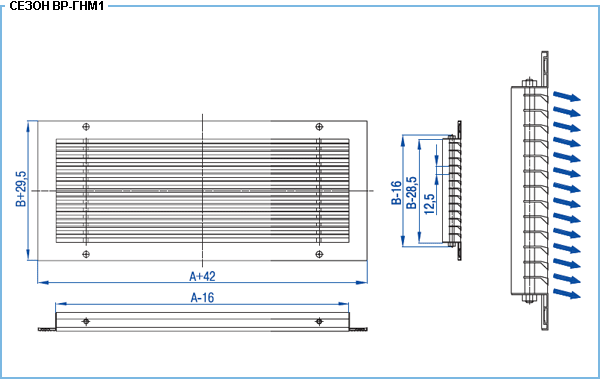

Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток серии ВР-ГНМ
Таблица 1 (открывается в новом окне) - Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-ГНМ
Таблица 2 (открывается в новом окне) - Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-ГНМ1
Таблица 3 (открывается в новом окне) - Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-ГНМ2

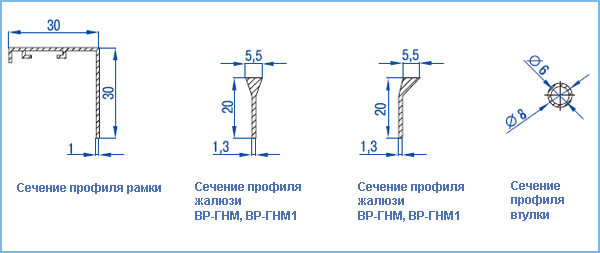

Профили, используемые при изготовлении решеток

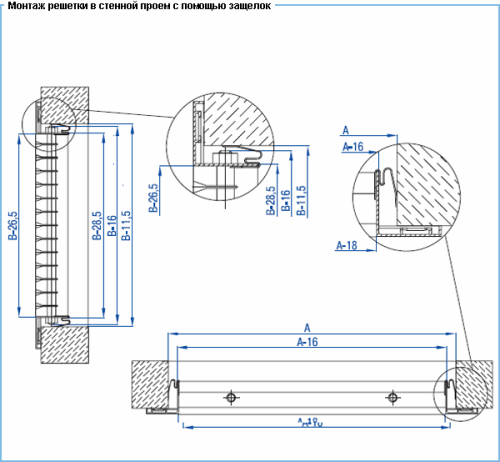

Монтаж и присоединение решеток ВР-ГНМ

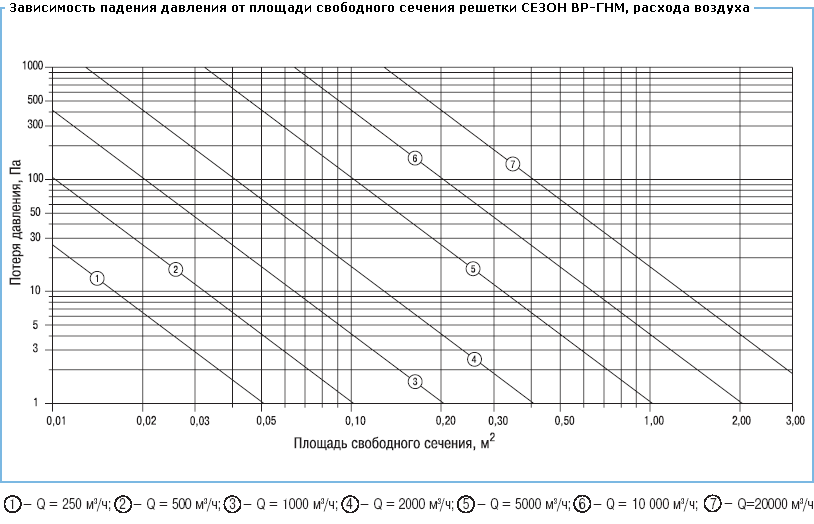

Зависимость падения давления от площади свободного сечения решетки ВР-ГНМ, расхода воздуха
Диаграмма (открывается в новом окне)
Данный график приведен для случая установки решетки ВР-ГНМ в приточном воздуховоде. При установке в вытяжном воздуховоде полученное по графику значение необходимо умножить на коэффициент k1=3¹.

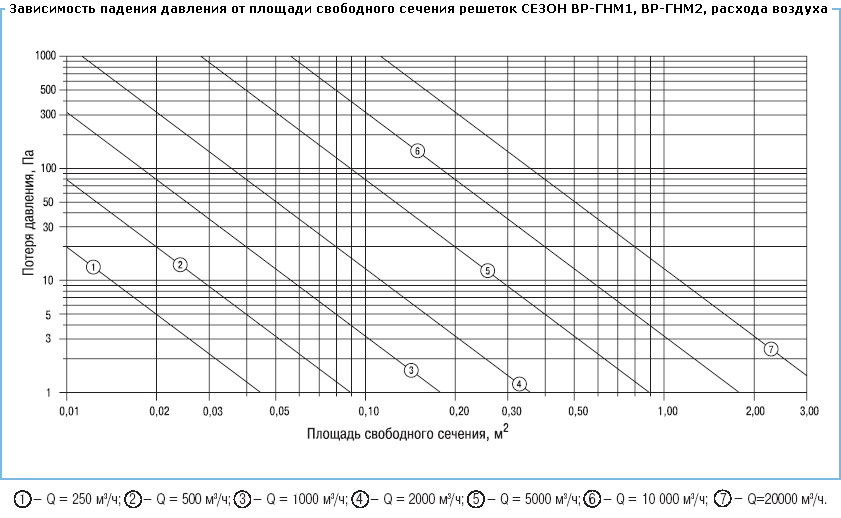

Зависимость падения давления от площади свободного сечения решеток ВР-ГНМ1, ВР-ГНМ2, расхода воздуха
Диаграмма (открывается в новом окне)
Данный график приведен для случая установки решетки ВР-ГНМ1, ВР-ГНМ2 в приточном воздуховоде. При установке в вытяжном воздуховоде полученное по графику значение необходимо умножить на коэффициент k1=2,4¹.

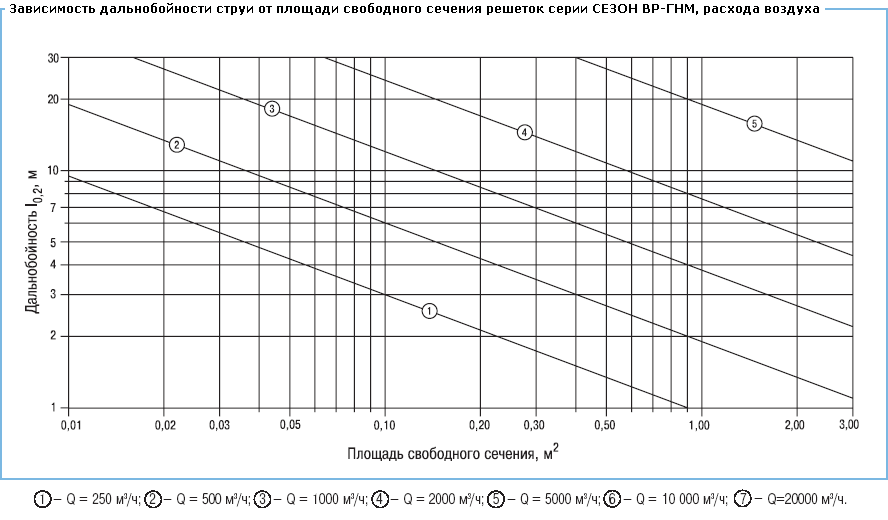

Зависимость дальнобойности струи от площади свободного сечения решеток серии ВР-ГНМ, расхода воздуха
Диаграмма (открывается в новом окне)
* Указанный коэффициент приведен для турбулентного режима движения воздуха через решетку (соответствует скоростям более 3 м/с на срезе решетки).
