Вентиляционные алюминиевые решетки ВР-Я, ВР-ПЯ

ТУ 4863-001-57953429-06

Решетки ВР-Я (ячеистые) и используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы в помещениях различного типа и назначений.
Решетки ВР-ПЯ (потолочные ячеистые) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа «Армстронг» в помещаниях различного типа и назначений.

Конструкция

Решетки ВР-Я изготовлены из алюминиевого профиля в виде рамки и пластиковой ячеистой вставки с квадратными ячейками 15x15 мм.

Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий в строительный проем размерами больше чем 600x600 мм.

Рамка решетки ВР-ПЯ изготавливается из таврового профиля. Решетки устанавливаются на направляющие потолка и не закрепляются.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия - белый RAL 9016 при заказе не указывается.

Для решеток ВР-Я, ВР-ПЯ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1, и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Коэффициент свободного сечения ВР-Я, ВР-ПЯ Кс.с.=0,87.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице 1 (для решеток ВР-Я) и таблице 2 (для решеток ВР-ПЯ).

Условное обозначение вентиляционной решетки ВР-Я при заказе (все размеры в мм):



ВР-Я

A

B

с КРВ-1

RALXXXX

Тип решетки
Размер строительного проема по горизонтали
Размер строительного проема по вертикали
Наличие блока регулирования расхода воздуха
Цвет покрытия

ПРИМЕР:

ВР-Я 400×250 с КРВ-1 – вентиляционная решетка ВР-Я в строительный проем размерами 400 мм по горизонтали и 250 мм по вертикали, с наличием клапана расхода воздуха КРВ-1, цвет рамки по каталогу RAL9016.


Условное обозначение вентиляционной решетки ВР-Я при заказе (все размеры в мм):



ВР-ПЯ

AxB

RALXXXX

Тип решетки
Размер ячейки подвесного потолка
Цвет рамки

ПРИМЕР:

ВР-ПЯ 600x600 - потолочная ячеистая вентиляционная решетка ВР-ПЯ для установки в ячейку подвесного потолка размером 600x600 (фактический габаритный размер решетки 598x598 мм). Цвет рамки по каталогу RAL9016.

Стандартные типоразмеры, площадь свободного сечения (F c.c)¹ и теоретическая масса (m) решеток ВР-Я и ВР-ПЯ

Таблица 1 (открывается в новом окне)

Таблица 2 (открывается в новом окне)


Значение коэффициента Кр при различных значениях угла β

Таблица 3

β, град0153045607590
Кр0,80,770,690,570,40,210

Примечания:
1. При установке КРВ-1 площадь свободного сечения (F'с.с.) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 3).

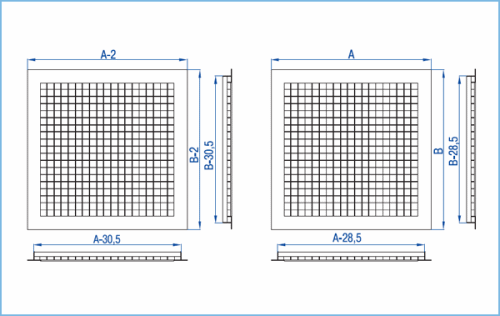

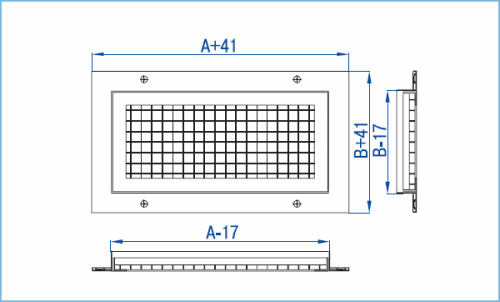

Посадочные размеры и профили, используемые при изготовлении решеток

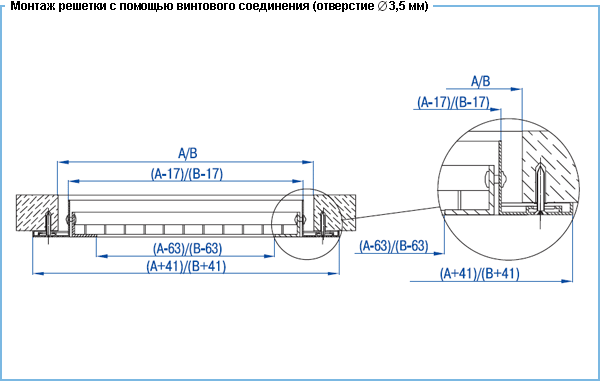

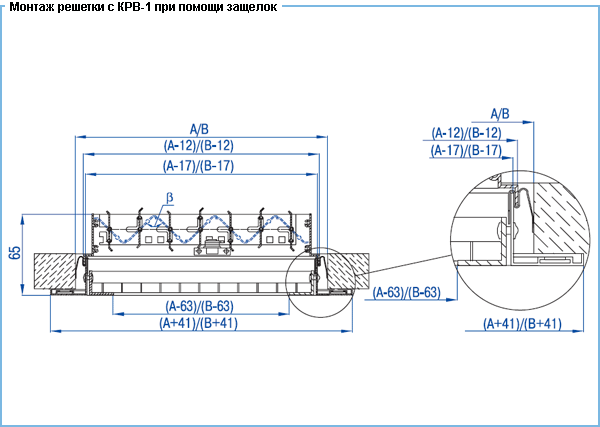

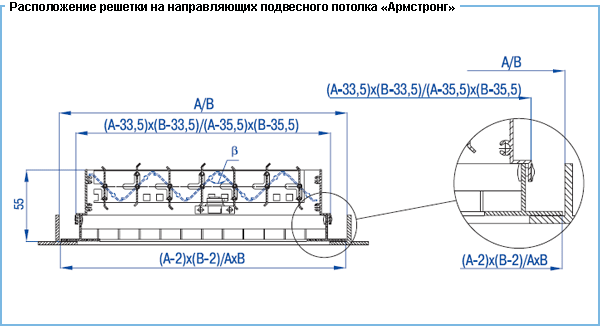

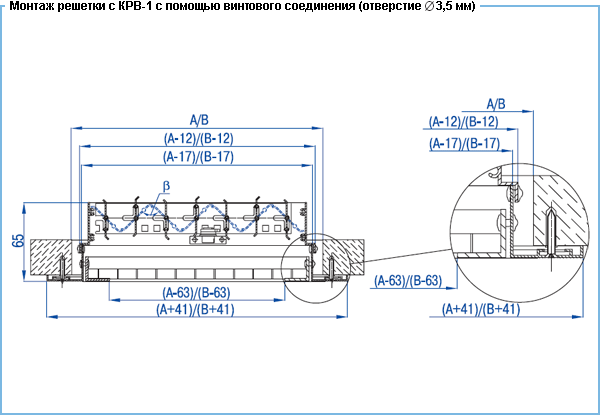

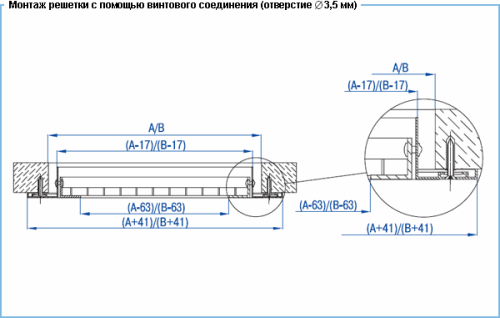

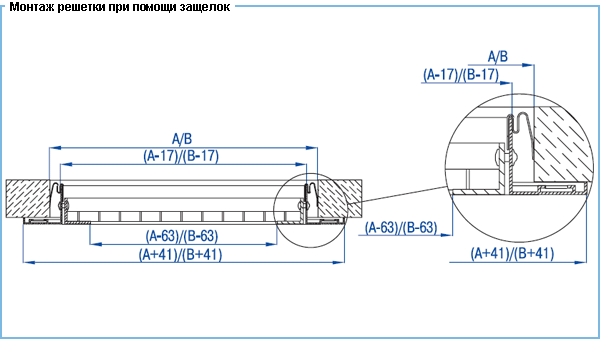

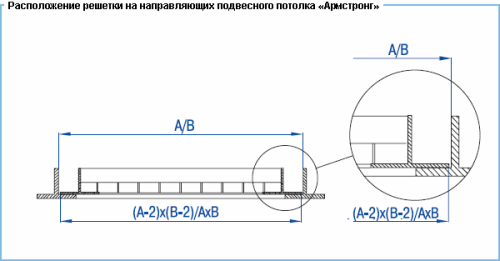

Монтаж и присоединение решеток ВР-Я, ВР-ПЯ

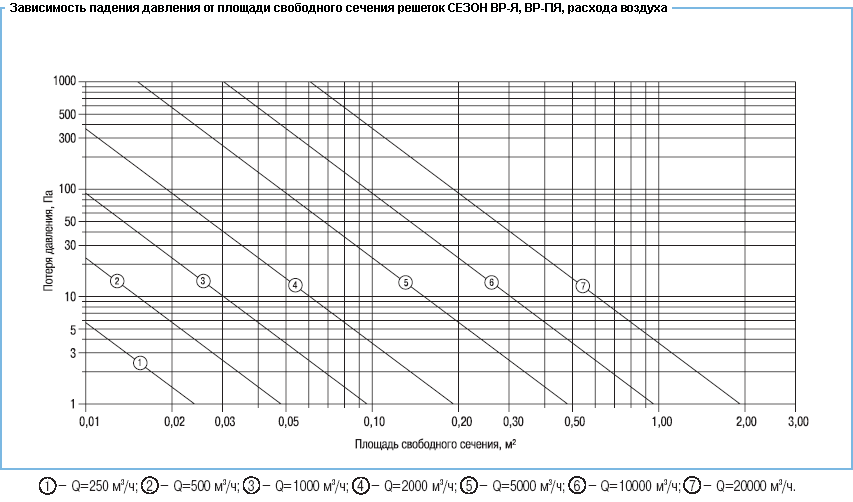

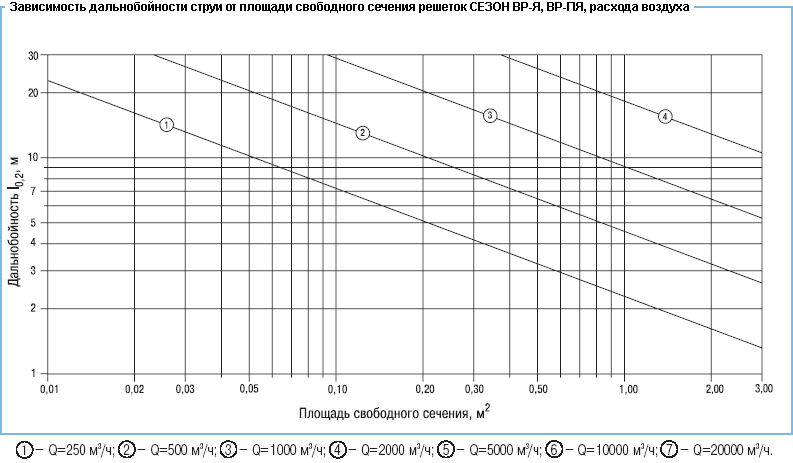

Зависимость падения давления от площади свободного сечения решеток ВР-Я, ВР-ПЯ, расхода воздуха

Диаграмма (открывается в новом окне)


Зависимость падения давления от площади свободного сечения решеток ВР-Я, ВР-ПЯ, расхода воздуха

Диаграмма (открывается в новом окне)
