Вентиляционные алюминиевые решетки ВР-Н

ТУ 4863-001-57953429-06

Решетки ВР-Н, ВР-Н2 (наружные с горизонтальным расположением нерегулируемых жалюзи) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.


Конструкция

Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 35° к лицевой стороне изделия горизонтально расположенных жалюзи. Рамка решетки ВР-Н2 выполнена из усиленного профиля. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Для решеток ВР-Н, ВР-Н2 предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением воздуховода круглого либо прямоугольного сечения.

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам, согласно таблице.


Условное обозначение вентиляционной решетки при заказе (все размеры посадочные, в мм):

ВР-Х

A

B

RALXXXX

Тип решетки Н или Н2



Размер строительного проема по горизонтали



Размер строительного проема по вертикали



Цвет покрытия



ПРИМЕР: 1) ВР-Н 300×150 RAL9010 — вентиляционная решетка с нерегулируемыми горизонтально расположенными жалюзи и посадочными размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу — RAL9010;
2) ВР-Н2 300×150 — вентиляционная решетка с нерегулируемыми горизонтально расположенными жалюзи и посадочными размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу — RAL9016 (стандартный цвет в заказе не указывается). Рамка выполнена из усиленного профиля.

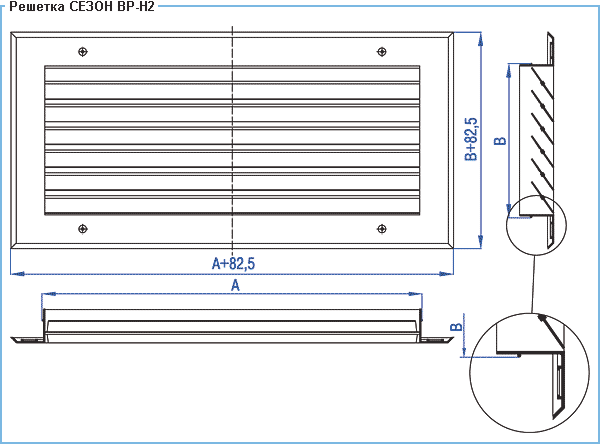

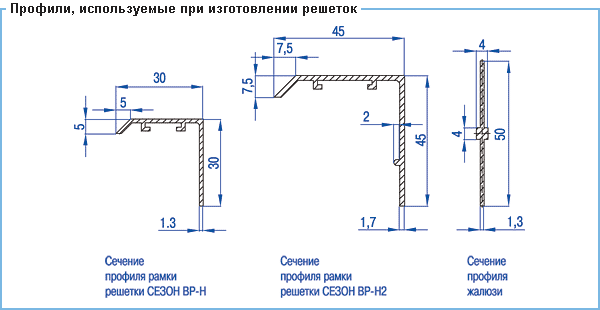

Посадочные размеры и сечение профиля

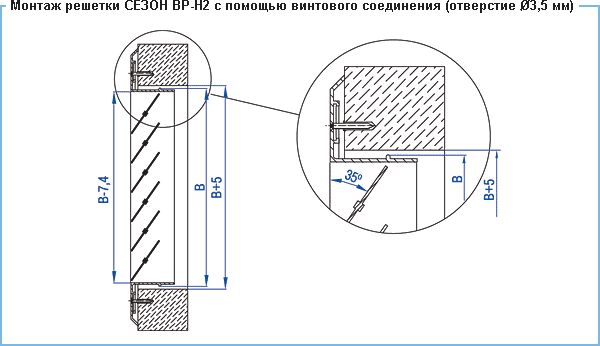

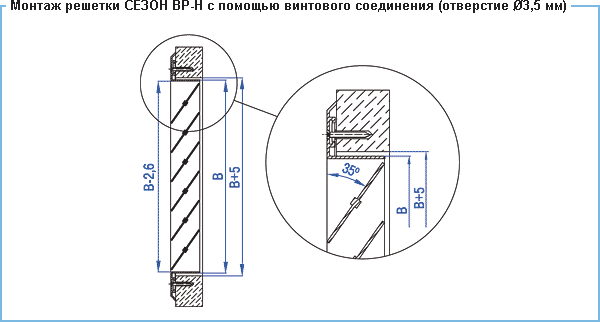

Монтаж и присоединение решеток




Таблица 1. Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-Н, ВР-Н2

Таблица 1 (открывается в новом окне). Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-Н, ВР-Н2


Зависимость падения давления от площади свободного сечения решетки ВР-Н, ВР-Н2, расхода воздуха

Диаграмма (открывается в новом окне) - Зависимость падения давления от площади свободного сечения решетки ВР-Н, ВР-Н2, расхода воздуха.
