Вентиляционные алюминиевые решетки ВР-НН, ВР-НК

ТУ 4863-001-57953429-06

Решетки накладные ВР-НН и ВР-НК используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа на воздуховоды или строительные проемы без углубления внутрь проема (клапаны дымоудаления и т.д.) помещений различных типов и назначений. При этом крепление вентрешеток производится непосредственно на стену (перегородку).

Конструкция

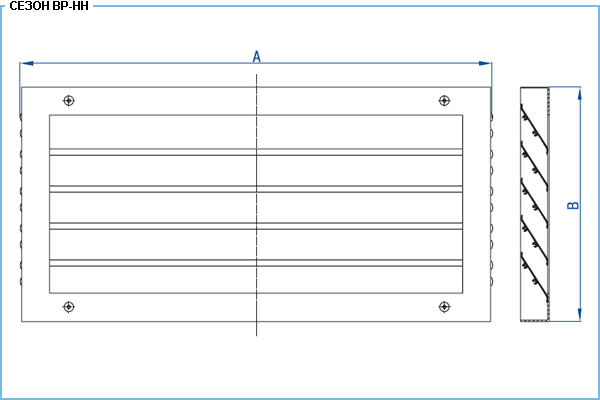

Решетки ВР-НН изготовлены из алюминиевого профиля в виде рамки из плоского уголка и жестко закрепленных в ней жалюзи Z-образной формы.
Стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).
Определяющими размерами являются габаритные.

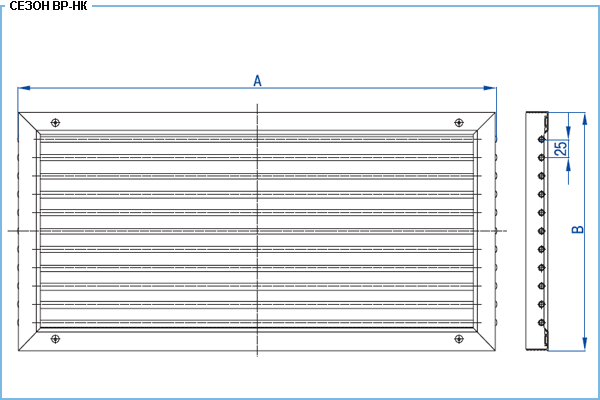

Решетки ВР-НК изготовлены из алюминиевого профиля в виде рамки из уголка и жестко закрепленных в ней круглых трубок-жалюзи с постоянным для всех стандартных типоразмеров шагом, равным 25 мм.
Стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).
Определяющими размерами являются габаритные.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Параметры решеток ВР-НН аналогичны параметрам решеток ВР-Н3.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Диапазон выполняемых размеров изделий от 200×200 до 1000×1000 мм.

Коэффициент свободного сечения решетки ВР-НК Кс.с.= 0,67


Условное обозначение вентиляционной решетки при заказе (все размеры габаритные, в мм):




ВР-X

A

B

RALXXXX

Тип решетки (НН или НК)



Габаритный размер по горизонтали



Габаритный размер по вертикали



Цвет покрытия



ПРИМЕР: 1) ВР-НН 400×250 RAL9010 — накладная вентиляционная решетка с Z-образными жалюзи с

габаритными размерами 400 мм по горизонтали и 250 мм по вертикали, цвет решетки по каталогу — RAL9010.
2) ВР-НК 400×400 — накладная вентиляционная решетка с жалюзи в виде трубок и с габаритными размерами 400×400 мм, цвет решетки по каталогу - RAL9016 (стандартный цвет в заказе не указывается).

Таблица 1 (открывается в новом окне) - стандартные типоразмеры, площадь свободного2 сечения (Fc.с) и теоретическая масса (m) решеток ВР-HH

Таблица 2 (открывается в новом окне) - стандартные типоразмеры, площадь свободного2 сечения (Fc.с) и теоретическая масса (m) решеток ВР-HK

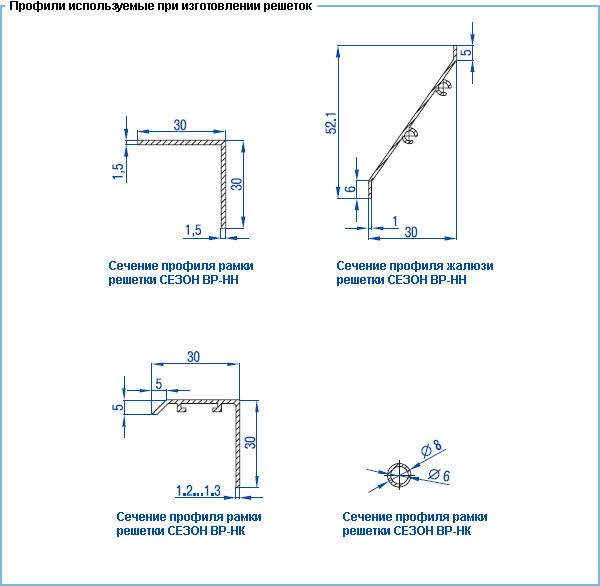

Посадочные размеры и сечение профиля решеток

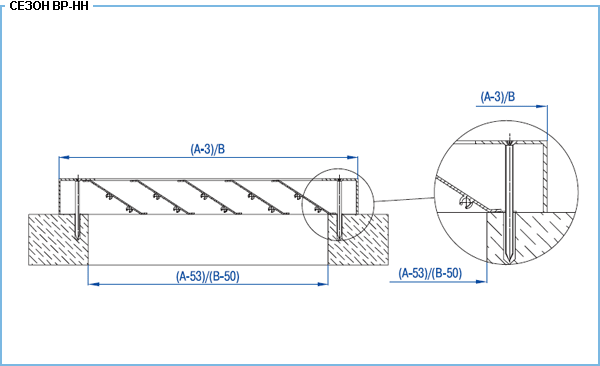

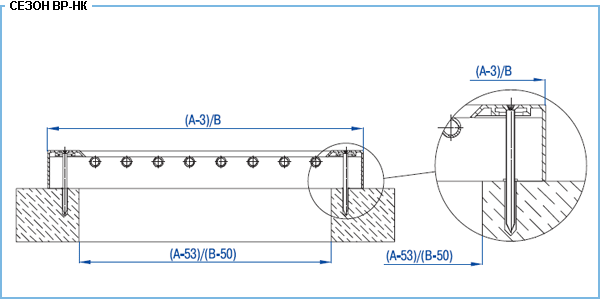

Монтаж и присоеденение решеток


Диаграмма (открывается в новом окне) - Зависимость падения давления от площади свободного сечения решетки ВР-НH, расхода воздуха.
