Вентиляционные алюминиевые решетки ВР-ПК

ТУ 4863-001-57953429-06

Решетки ВР-ПК (потолочные) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа «Армстронг» в помещениях различных типов и назначений.

Конструкция

Анемостат изготовлен из алюминиевого профиля в виде жестко закрепленных между собой рамок для создания «настилающего» потока воздуха, направленного в четыре стороны.

Анемостат устанавливают на направляющие потолка и не закрепляются. Возможно крепление с помощью винтового соединения (монтажные отверстия будут расположены на лицевой стороне рамки решетки по дополнительному заказу).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для решеток ВР-ПК предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

В отличие от предыдущей серии ВР-П, изменены профили рамки и жалюзи наклон рамок в решетках данного типа равен 30 °. к лицевой поверхности, что обеспечивает лучшее настилание воздушной струи под потолок помещения а также снижает «просматриваемость» решетки.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров, лежащих в диапазоне от 250 до 1000 мм с шагом 1 мм.


Условное обозначение вентиляционной решетки при заказе (все размеры, в мм):

ВР-ПК

A x B

RALXXXX

Тип решетки


Размер ячейки подвесного потолка


Цвет покрытия


ПРИМЕР: 1) ВР-ПК 600х600 RAL9010 — вентиляционная решетка потолочного типа с четырехсторонней раздачей воздуха для установки в ячейку подвесного потолка размером 600х600 (фактический габаритный размер решетки 598х598 мм). Цвет решетки по каталогу RAL9010;
2) ВР-ПК 600х600 — то же, цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).

Таблица 1 (открывается в новом окне) - Площадь свободного сечения (Fc.с) и теоретическая масса (m) стандартных квадратных решеток ВР-ПК

Таблица 2 (открывается в новом окне) - Площадь свободного сечения (Fc.с) и теоретическая масса (m) стандартных прямоугольных решеток ВР-ПК

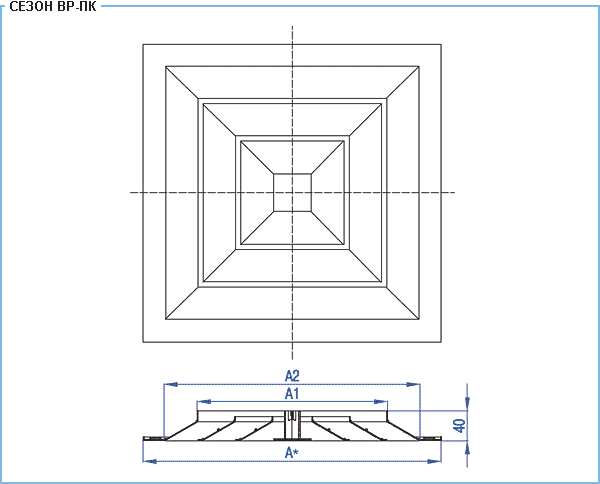

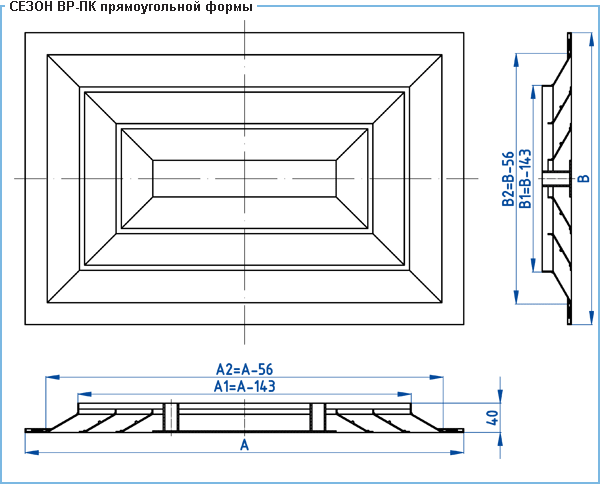

Посадочные размеры и сечение профиля

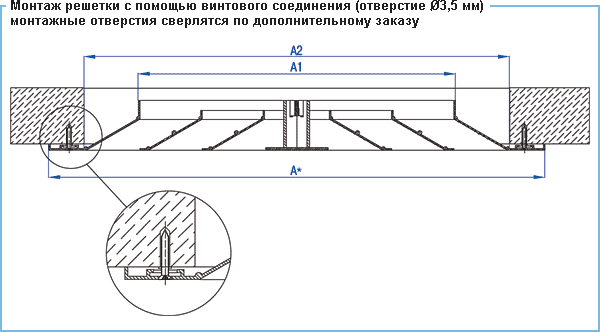

Монтаж и присоединение решеток ВР-ПК




Зависимость падения давления от площади свободного сечения решетки ВР-ПК, расхода воздуха

Диаграмма (открывается в новом окне) - Зависимость падения давления от площади свободного сечения решетки ВР-ПК, расхода воздуха.
