Вентиляционные алюминиевые решетки ВР-ПКМ

ТУ 4863-001-57953429-06

Решетки ВР-ПКМ (потолочные со съемной частью) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа "Армстронг" и потолки других типов в помещениях различного назначения.

Конструкция

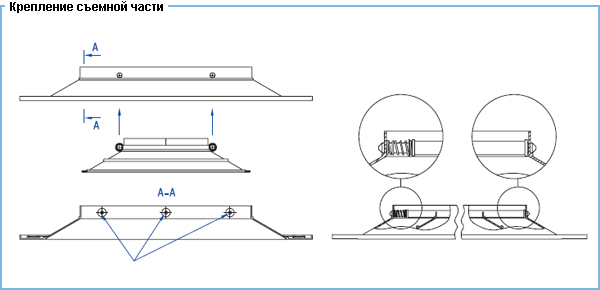

Анемостат изготовлен из алюминиевого профиля в виде жестко закрепленных между собой внутренних рамок для создания «настилающего» потока воздуха, направленного в четыре стороны. В отличие от ВР-ПК внутренняя часть решетки для удобства монтажа и обслуживания может выниматься и устанавливаться на уже смонтированную внешнюю раму. Наклон жалюзи к лицевой поверхности равен 30°. Применение нового профиля позволило снизить вес и уменьшить просматриваемость изделий.

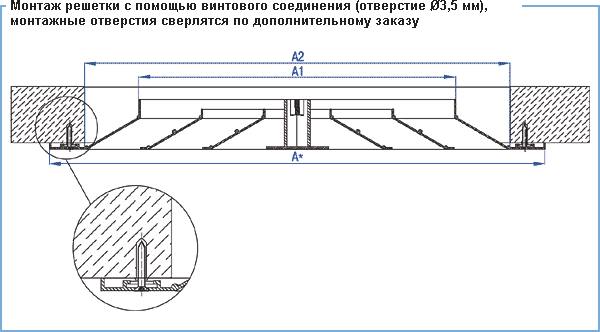

Анемостат устанавливается на направляющие потолка и не закрепляются. Возможно крепление с помощью винтового соединения (монтажные отверстия будут расположены на лицевой стороне рамки решетки по дополнительному заказу).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Для решеток ВР-ПКМ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров, лежащих в диапазоне от 250 до 1000 мм с шагом 1 мм.


Условное обозначение вентиляционной решетки при заказе (все размеры, в мм):

ВР-ПКМ

A x B

с КРВ-1

RALXXXX

Тип решетки



Размер ячейки подвесного потолка



Наличие блока регулирования расхода воздуха



Цвет покрытия



ПРИМЕР: 1) ВР-ПКМ 600×600 с КРВ-1 RAL9010 — вентиляционная решетка потолочного типа со съемной частью для установки в ячейку подвесного потолка размером 600×600. Фактический габаритный размер решетки 598×598 мм, с наличием клапана1 расхода воздуха, цвет решетки по каталогу — RAL9010;
2) ВР-ПКМ 600×600 — то же, но без клапана расхода воздуха, цвет решетки по каталогу — RAL9016 (стандартный цвет при заказе не указывается).

Примечание: 1. При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).

Таблица 1 (открывается в новом окне) - Стандартные размеры квадратных решеток ВР-ПКМ, площадь свободного сечения (Fc.с) и теоретическая масса (m).

Таблица 2 (открывается в новом окне) - Стандартные размеры прямоугольных решеток ВР-ПКМ, площадь свободного сечения (Fc.с) и теоретическая масса (m).

Таблица 3. Стандартные типоразмеры, площадь свободного2 сечения (Fc.с) и теоретическая масса (m) решеток ВР-ПКМ

β, град0153045607590
Кр0,80,770,690,570,40,210

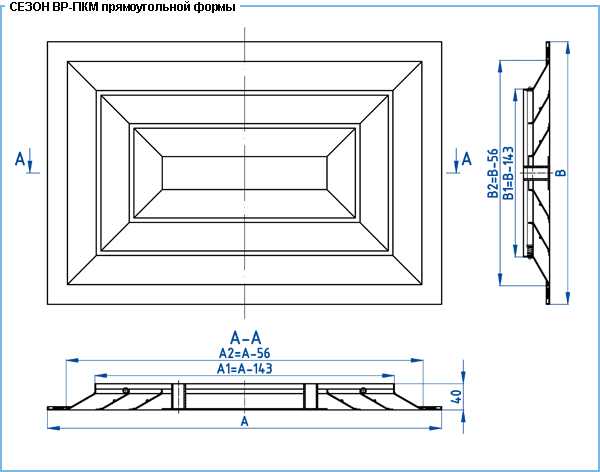

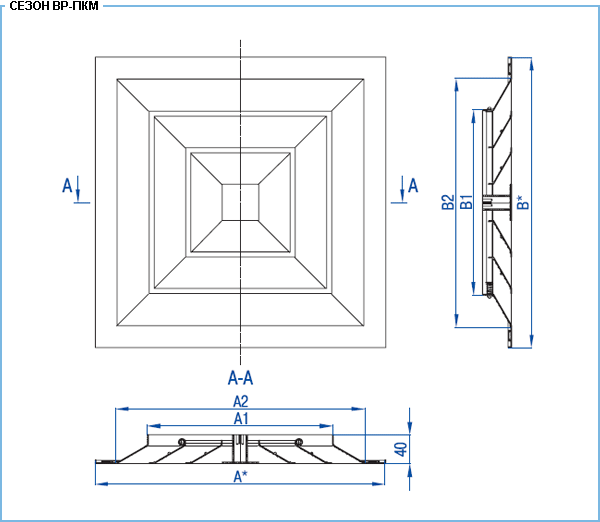

Посадочные размеры и сечение профиля





Монтаж и присоединение решеток ВР-ПКМ






Зависимость падения давления от площади свободного сечения решетки ВР-ПКМ, расхода воздуха

Диаграмма (открывается в новом окне) - Зависимость падения давления от площади свободного сечения решетки ВР-ПКМ, расхода воздуха.
