Вентиляционные алюминиевые решетки ВР-ПР

ТУ 4863-001-57953429-06

Решетки ВР-ПР (потолочные с комбинированной раздачей воздуха) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа «Армстронг» и потолки других типов в помещениях различного назначения.

Конструкция

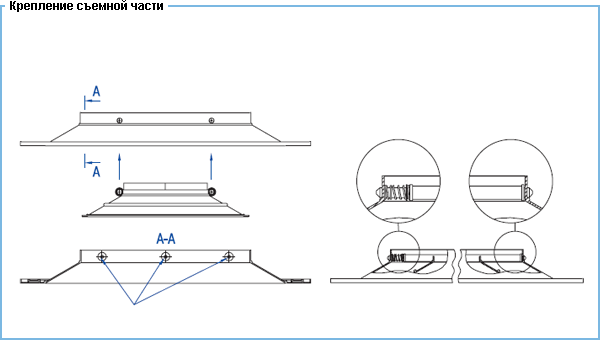

Анемостат изготовлен из алюминиевого профиля. Внутренняя часть решетки имеет перфорацию и для удобства монтажа и обслуживания может выниматься и устанавливаться на уже смонтированную внешнюю раму. Комбинированное исполнение позволяет более равномерно распределять воздушный поток в рабочей зоне.

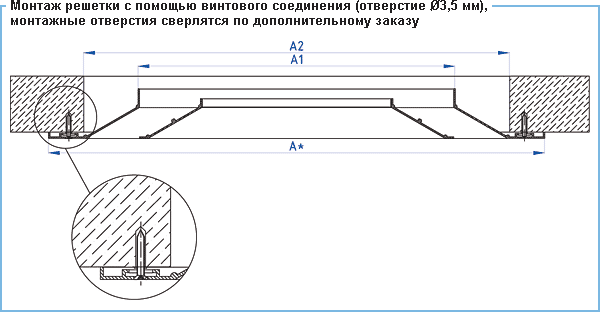

Анемостат устанавливают на направляющие потолка и не закрепляются. Возможно крепление с помощью винтового соединения (монтажные отверстия будут расположены на лицевой стороне рамки решетки по дополнительному заказу).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для решеток ВР-ПР предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров, лежащих в диапазоне от 400 до 600 мм с шагом 1 мм.


Условное обозначение вентиляционной решетки при заказе (все размеры, в мм):




ВР-ПР

A x B

с КРВ-1

RALXXXX

Тип решетки



Размер ячейки подвесного потолка



Наличие блока регулирования расхода воздуха



Цвет покрытия



ПРИМЕР: 1) ВР-ПР 600х600 с КРВ-1 RAL9010 — вентиляционная решетка потолочного типа со съемной перфорированной частью для установки в ячейку подвесного потолка размером 600х600.
Фактический габаритный размер решетки 598х598 мм, с наличием клапана1 расхода воздуха, цвет решетки по каталогу RAL9010;
2) ВР-ПР 600х600 — то же, но без клапана расхода воздуха цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).

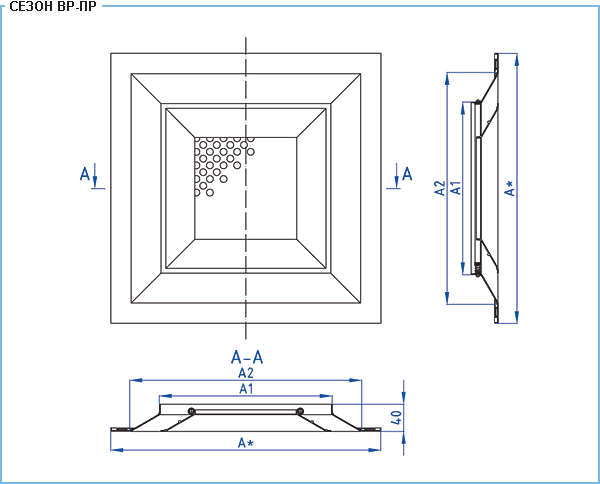

Таблица 1 (открывается в новом окне) - Стандартные размеры квадратных решеток ВР-ПР, площадь свободного сечения (Fc.с) и теоретическая масса (m).

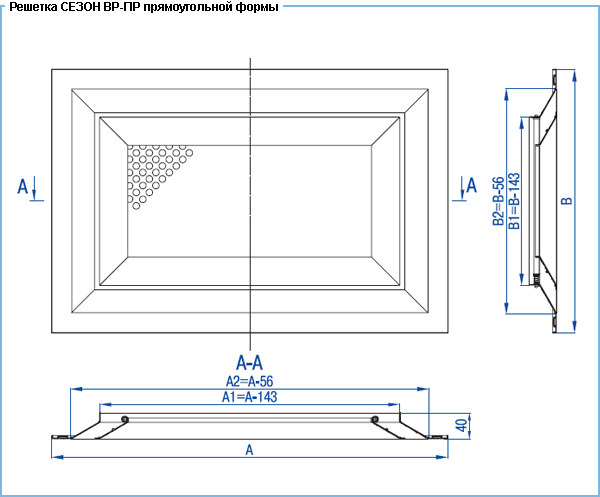

Таблица 2 (открывается в новом окне) - Стандартные размеры прямоугольных решеток ВР-ПР, площадь свободного сечения (Fc.с) и теоретическая масса (m).


Таблица 3. Стандартные типоразмеры, площадь свободного2 сечения (Fc.с) и теоретическая масса (m) решеток ВР-ПР

β, град0153045607590
Кр0,80,770,690,570,40,210

Примечания:
1. При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).

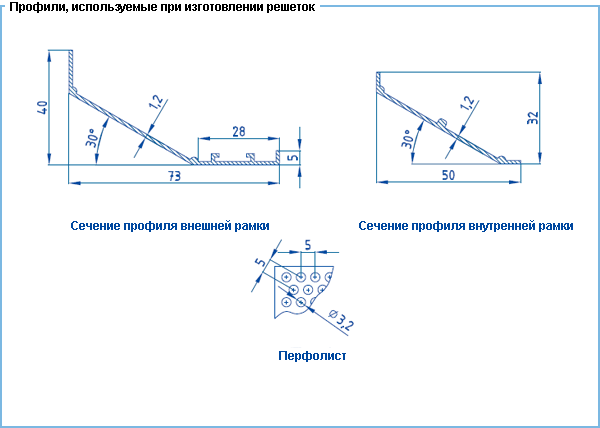

Посадочные размеры и сечение профиля


Монтаж и присоединение решеток ВР-ПР






Зависимость падения давления от расхода воздуха для стандартных типоразмеров

Диаграмма (открывается в новом окне) - Зависимость падения давления от расхода воздуха для стандартных типоразмеров.
