Вентиляционные алюминиевые решетки ВР-Р, ВР-ПП

ТУ 4863-001-57953429-06

Решетки ВР-Р, ВР-Р1 (перфорированные) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.
Решетки ВР-ПП (потолочные перфорированные) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа «Армстронг» помещений различных типов и назначений.

Конструкция

Решетки изготовлены из алюминиевого профиля в виде рамки и перфорированного листа.

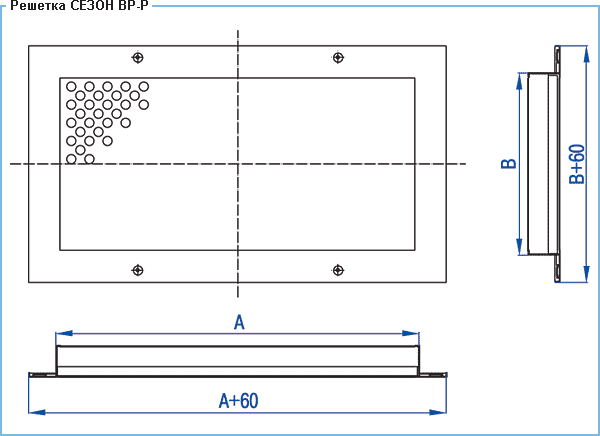

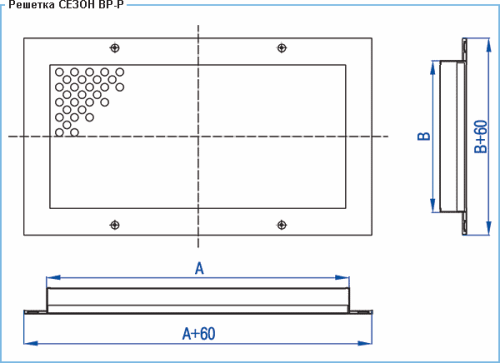

Конструкция решетки ВР-Р, ВР-Р1 предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

Определяющими размерами являются размеры строительного проема.
Решетка ВР-Р отличается от ВР-Р1 конфигурацией профиля рамки.

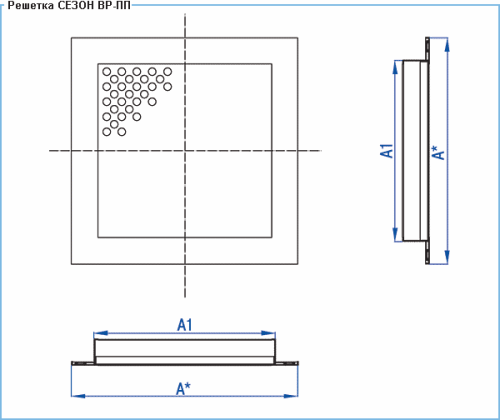

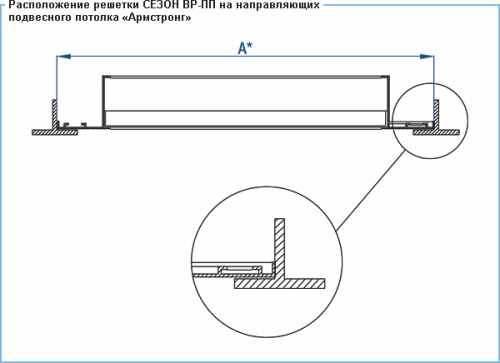

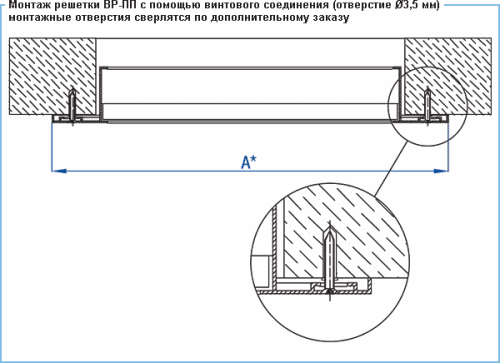

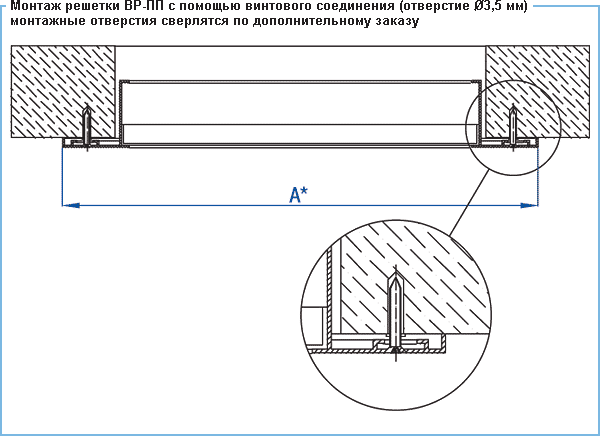

Решетки ВР-ПП устанавливаются на направляющие потолка и не закрепляются (возможно изготовление монтажных отверстий для крепления с помощью винтового соединения по дополнительному заказу). Определяющими размерами являются размеры ячейки подвесного потолка.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Для решеток ВР-Р, ВР-Р1, ВР-ПП предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

В отличие от предыдущей серии ВР-Р, ВР-ПП, используется другой рамочный профиль.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам, согласно таблице.

Коэффициент свободного сечения решетки ВР-Р, ВР-Р1, ВР-ПП Кс.с.= 0,30.


Условное обозначение вентиляционной решетки ВР-Р и ВР-Р1 при заказе (все размеры в мм):

ВР-Х

A

B

RALXXXX

Тип решетки (ВР-Р, ВР-Р1)



Размер строительного проема по горизонтали



Размер строительного проема по вертикали



Цвет покрытия



ПРИМЕР: ВР-Р 400×250 RAL9010 — вентиляционная решетка с перфорированным воздухораспределителем в строительный проем размерами 400 мм по горизонтали и 250 мм по вертикали, цвет решетки по каталогу — RAL9010.

Условное обозначение вентиляционной решетки ВР-ПП при заказе (все размеры в мм):

ВР-ПП

A x A

RALXXXX

Тип решетки


Размер ячейки подвесного потолка


Цвет покрытия



ПРИМЕР: ВР-ПП 400×400 RAL9010 — вентиляционная решетка с перфорированным воздухораспределителем для установки в ячейку подвесного потолка размером 400×400 мм. Фактический габаритный размер решетки 398×398 мм. Цвет решетки по каталогу — RAL9010.

Таблица 1 (открывается в новом окне) - Стандартные размеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-Р

Таблица 2 (открывается в новом окне) - Стандартные размеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-Р1

Таблица 3 (открывается в новом окне) - Площадь свободного сечения (Fc.с) и теоретическая масса (m)стандартных решеток ВР-ПП

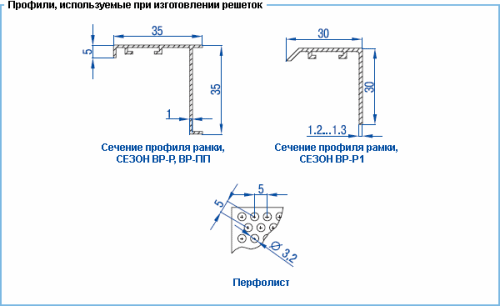

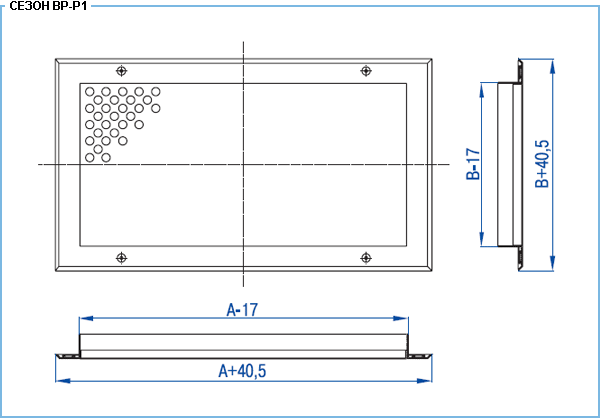

Посадочные размеры и сечение профиля

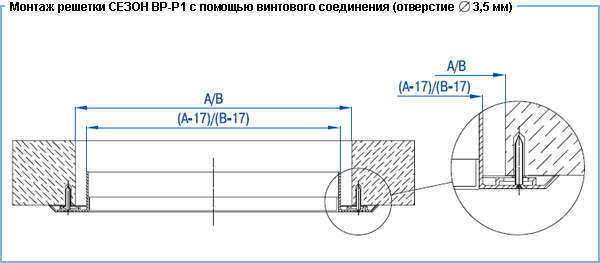

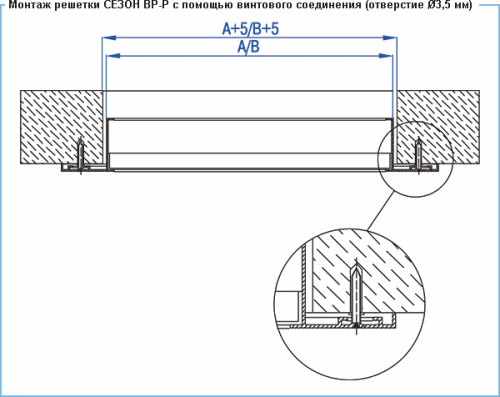

Монтаж и присоединение решеток ВР-Р, ВР-Р1, ВР-ПП






Зависимость падения давления от площади свободного сечения решетки ВР-Р, ВР-Р1, ВР-ПП, расхода воздуха

Диаграмма (открывается в новом окне) - Зависимость падения давления от площади свободного сечения решетки ВР-Р, ВР-Р1, ВР-ПП, расхода воздуха.

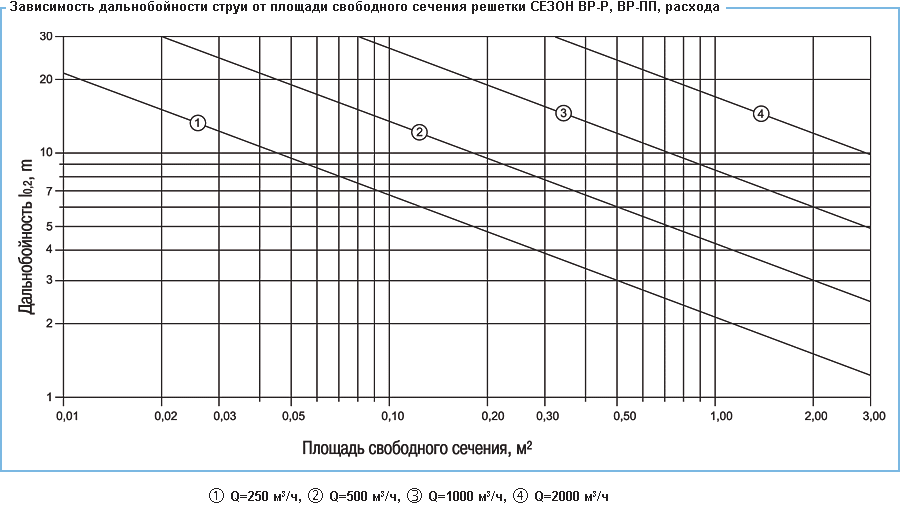

Зависимость дальнобойности струи от площади свободного сечения решетки ВР-Р, ВР-Р1, ВР-ПП, расхода воздуха

Диаграмма (открывается в новом окне) - Зависимость дальнобойности струи от площади свободного сечения решетки ВР-Р, ВР-Р1, ВР-ПП, расхода воздуха.
