Вентиляционные алюминиевые решетки ВР-С

ТУ 4863-001-57953429-06

Решетки ВР-С, ВР-С1 (сетчатые) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

Конструкция

Решетки изготовлены из алюминиевого профиля в виде рамки и сетки с квадратными ячейками 10×10 мм. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

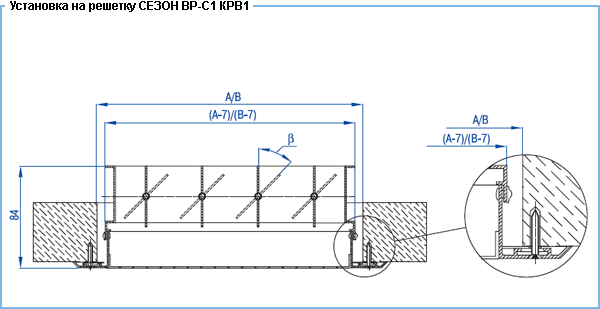

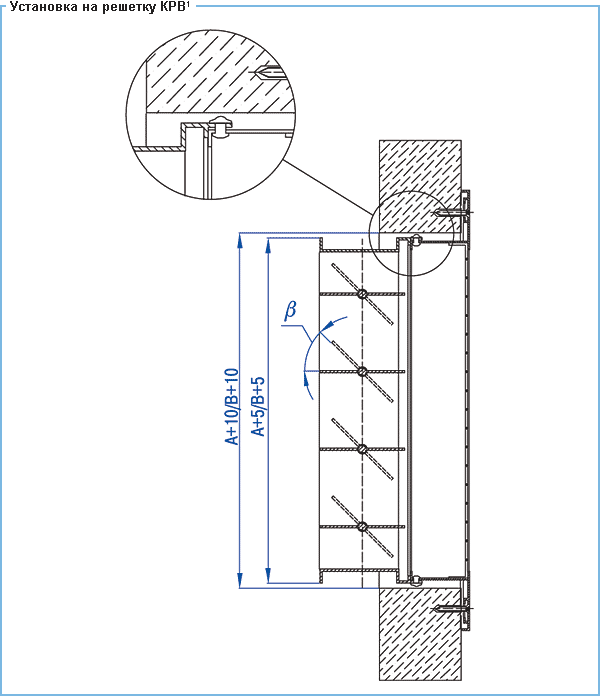

Для решеток ВР-С предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1, а для решеток ВР-С1 клапаном расхода воздуха КРВ. Оба типа решеток могут оснащаться адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Коэффициент свободного сечения решетки ВР-С, ВР-С1 Кс.с.= 0,80

Отличие решеток ВР-С и ВР-С1 состоит в различной конфигурации рамочного профиля.

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.


Условное обозначение вентиляционной решетки при заказе (все размеры в мм):

ВР-Х

A

B

с КРВ (КРВ-1)

RALXXXX

Тип решетки (ВР-С или ВР-С1)





Размер строительного проема по горизонтали




Размер строительного проема по вертикали




Наличие блока регулирования расхода воздуха





Цвет покрытия




ПРИМЕР: 1) ВР-С1 400×250 с КРВ RAL9010 — вентиляционная решетка ВР-С1 в строительный проем размерами 400 мм по горизонтали и 250 мм по вертикали, с наличием клапана расхода воздуха1, цвет решетки по каталогу - RAL9010;
2) ВР-С 400×250 с КРВ-1 — вентиляционная решетка ВР-С в строительный проем размерами 400 мм по горизонтали и 250 мм по вертикали, с наличием клапана расхода воздуха КРВ-1, цвет решетки по каталогу - RAL9016 (стандартный цвет при заказе не указывается).

Примечание: 1. При этом посадочный размер изделия увеличивается до (А+10)x(В+10).

Таблица 1 (открывается в новом окне) - Стандартные размеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-С

Таблица 2 (открывается в новом окне) - Стандартные размеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-С1

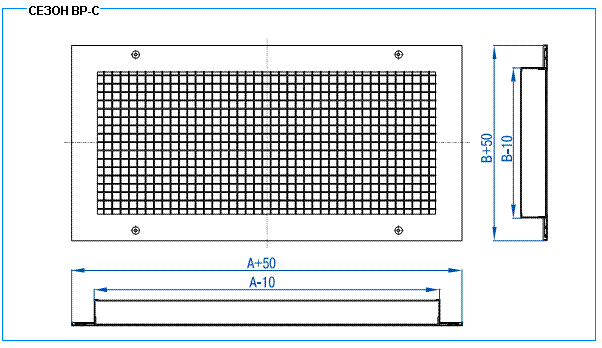

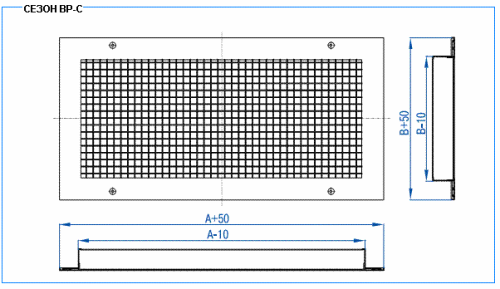

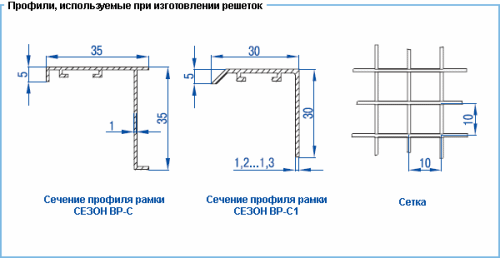

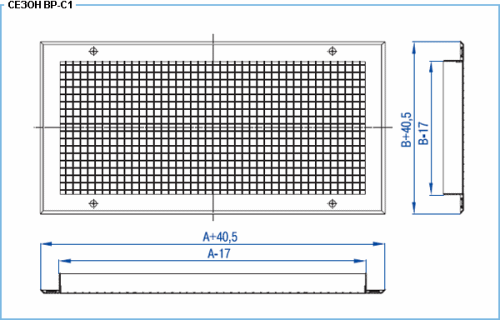

Посадочные размеры и сечение профиля решетки

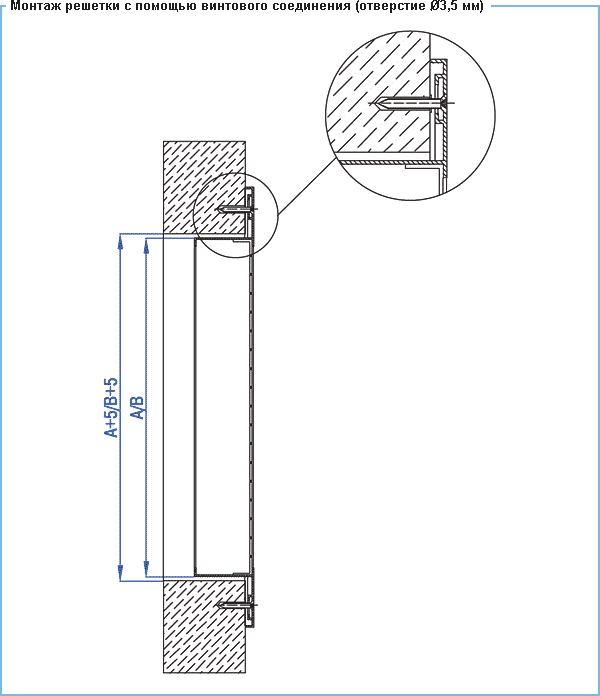

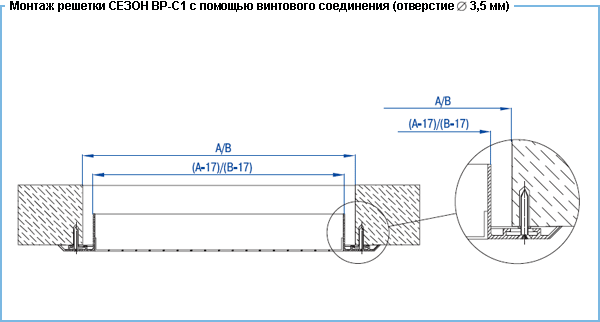

Монтаж и присоединение решетки ВР-С


Зависимость падения давления от площади свободного сечения решетки ВР-С, ВР-С1 расхода воздуха

Диаграмма (открывается в новом окне) - Зависимость падения давления от площади свободного сечения решетки ВР-С, ВР-С1 расхода воздуха.


Зависимость дальнобойности струи от площади свободного сечения решетки ВР-С, ВР-С1 расхода воздуха

Диаграмма (открывается в новом окне) - Зависимость дальнобойности струи от площади свободного сечения решетки ВР-С, ВР-С1 расхода воздуха.
