Ревизионные люки обслуживания ЛО
ТУ 4863-001-57953429-06
Ревизионные люки обслуживания ЛО предназначены для обеспечения доступа к элементам водо и теплоснабжения (счетчики, краны и т.д.), управляющим узлам и другим элементам систем вентиляции и кондиционирования при их скрытой установке за потолком, стенными и другими панелями.
Люки состоят из двух рам, изготовленных из алюминиевого профиля. Лицевая поверхность изготовлена из оцинкованной стали 0,55 мм.
Крышка люка снабжена специальными автоматическими защелками и не имеет на лицевой поверхности никакой вспомогательной фурнитуры.

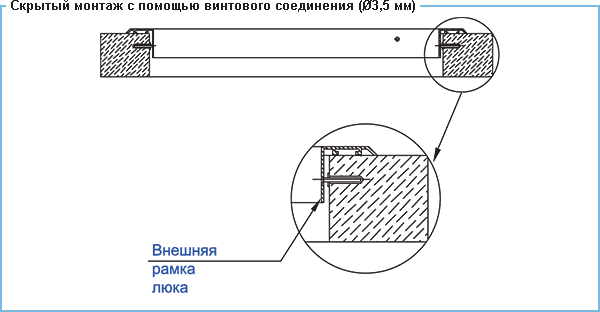

Конструкцией предусмотрено скрытое крепление с помощью винтового соединения (монтажные отверстия расположены на внутренней стороне рамы люка).
В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет).
Ассортимент люков серии включает в себя изделия стандартных размеров, а также возможно изготовление любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам, согласно таблице.
Условное обозначение ревизионного люка при заказе (все размеры посадочные, в мм):
|
|
ЛО |
A |
B |
RALXXXX | |
| Тип ревизионного люка |
|
|
|
| |
| Размер люка по горизонтали (мм) |
|
|
|
| |
| Размер люка по вертикали (мм) |
|
|
|
| |
| Цвет покрытия |
|
|
|
|
ПРИМЕР: 1) ЛО 600×300 RAL9010 — ревизионный люк обслуживания с посадочными размерами 600 мм по горизонтали и 300 мм по вертикали (размер проема для обслуживания при открытом люке будет равен 530×293 мм). Цвет решетки по каталогу — RAL9010;
2) ЛО 600×300 — то же, цвет решетки по каталогу — RAL9016 (стандартный цвет при заказе не указывается).
Таблица. Стандартные посадочные размеры и теоретическая масса люков ЛО

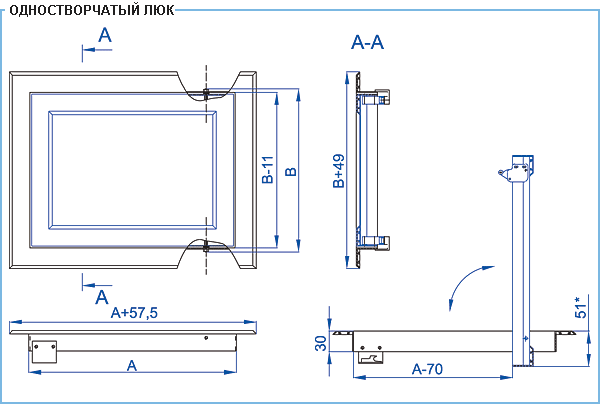

Посадочные размеры и сечение профиля рамки
