Клапан гравитационный КГ-000
ТУ 4863-024-18160980-02
Клапан гравитационный предназначен для вентиляции одностороннего действия.
Положение лопаток определяется силой воздушного потока.
Клапаны гравитационные выполнены из стального профиля.
Вид климатического исполнения клапана - УХЛ 4 по ГОСТ 15150-69.
Клапан может быть установлен как в горизонтальном, так и в вертикальном участках воздуховода. При установке в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх.
Технические характеристики
| Типоразмерный ряд, с шагом 50 | От 150х150 до 1500х1500 (квадратные и прямоугольные) |
| Минимально допустимая скорость воздуха во входном сечении, обспечив. нормальную работу клапана, м/с.
- на горизонтальных участках воздуховода, не менее - на вертикальных участках воздуховода, не менее | 6
4 |
| Масса (в зависимости от типоразмерного ряда), кг | 4-30 |

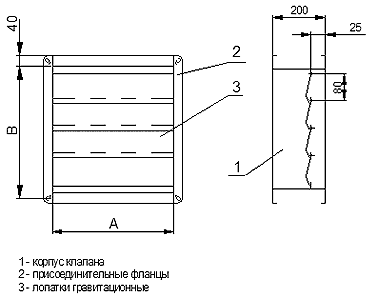

Схема и размеры
