Электропривод с возвратной пружиной 4 Нм ALLFA 230
Данный электропривод является полным аналогом Электропривода Belimo BLF-230.
Применение
Привод предназначен для управления огнезащитными клапанами и клапанами дымоудаления, установленными в системах вентиляции и кондиционирования.
Принцип действия
Привод вращает створку клапана в рабочее положение и одновременно заводит возвратную пружину. При отключении напряжения энергия, запасенная в пружине, возвращает створку в охранное положение.
Монтаж
Монтаж электропривода производится при закрытом положении створки клапана. Привод легко устанавливается на ось створки клапана и закрепляется с помощью универсального крепежного хомута и фиксатора
Установочно-присоединительные размеры электропривода
Технические характеристики
| Напряжение питания | 220 В ~ 50 Гц |
| Потребляемая мощность | 25/10 Вт |
| Соединительный кабель: | |
| - двигателя | 1 м; 2 х 0,75 мм22 (1шт.) |
| - концевых переключателей | 1 м; 3 х 0,75 мм22 (2шт.) |
| Точки переключения | 10°; 85° |
| Направление поворота | выбирается установкой
L/R |
| Крутящий момент, Н·м | |
| - двигателя
| 4 Нм (при номинальном напряжении)
|
| - пружины
| 4 Нм |
| Угол поворота | макс. 95° |
| Время поворота: | |
| - двигателя
| Max 40 с
|
| - пружины
| Max 40 с
|
| Класс защиты | II (все изолировано) |
| Степень защиты | IP 52 |
| Температура эксплуатации | -30°...+50° |
| Техобслуживание
| не требуется
|
| Масса, не более
| 2 кг
|

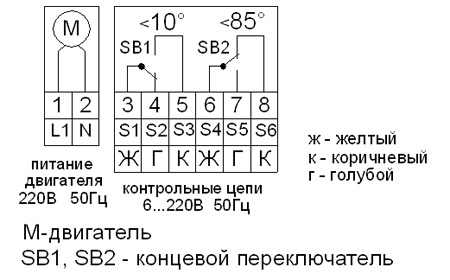

Схема электрических соединений
