Система управления воздушной завесой с водяным подогревом

Назначение

Система предназначена для управления воздушными завесами с водяным подогревом.

Основные характеристики

Система управления включает в себя следующие компоненты:

  • шкаф автоматики и управления ШАУЗ-В;
  • клапан регулирующий по воде с электроприводом;
  • термостат обратной воды - по одному на каждый теплообменник;
  • термостат воздуха в помещении (задержки отключения);
  • концевой выключатель.

Функции

Стандартно система управления обеспечивает:

  • ручной запуск и выключение воздушной завесой с ШАУЗ-В;
  • дистанционный запуск и отключение с внешнего контакта (концевой выключатель);
  • клапан регулирующий по воде с электроприводом;
  • защиту от замораживания калорифера;
  • управление приводом регулирующего клапана по воде в режиме открыт/закрыт (-220 В);
  • управление и защиту двигателя вентилятора (3 фазы, -380 В);
  • задержку отключения до достижения заданной температуры в зоне ворот;
  • отключение по сигналу от пожарной сигнализации (по умолчанию - замыкающийся контакт).

Дополнительно возможно:

  • управление циркуляционным насосом, устанавливаемым вместо клапана.

Описание работы системы

На лицевой панели шкафа ШАУЗ-В расположены:

  • Переключатель режима включения установки («Вкл»-«Откл»-«Автомат»), индикаторные лампы «Работа» и «Авария».
  • Включение установки осуществляется переключателем или дистанционным контактом (например -концевой выключатель) при его замыкании.
  • При включении полностью открывается клапан регулирующий по воде и включается вентилятор, загорается индикаторная лампа «Работа».
  • В режиме «Автомат» при подключении соответствующего термостата, обеспечивается задержка отключения воздушной завесы, до достижения заданной температуры воздуха в контролируемой точке.
  • В случае срабатывания реле защиты двигателя установка отключается. Повторное включение установки возможно после устранения причины срабатывания защитного реле и его перезапуска.
  • Защита от замораживания осуществляется по сигналу с термостата обратной воды. При срабатывании термостата отключается вентилятор, регулирующий клапан открывается на полный проток, загорается лампа «Авария». После снятия сигнала от термостата система возвращается в исходный режим работы.
  • При получении сигнала от пожарной сигнализации установка отключается и загорается лампа «Авария».

Схема подключения системы управления воздушной завесой с водяным подогревом (вариант с подключением одной стойки - 1 двигатель)

схема подключения системы управления воздушной завесой с водяным подогревом (вариант с подключением одной стойки - 1 двигатель)

Схема подключения системы управления воздушной завесой с водяным подогревом (вариант с подключением двух стоек - 2 двигателя)

схема подключения системы управления воздушной завесой с водяным подогревом (вариант с подключением двух стоек - 2 двигателя)

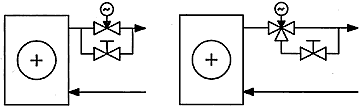

Схема гидравлической обвязки калорифера воздушной завесы

схема гидравлической обвязки калорифера воздушной завесы

Для варианта системы с 2 стойками на одни ворота калориферы подключать параллельно.

Ручной вентиль необходим для задания минимального расхода воды в стояночном режиме для поддержания температуры калорифера и защиты от замораживания. Расход выставляется при наладке. Возможно задание минимального расхода установкой упора (конечного положения) на приводе. В этом случае ручной вентиль не требуется.

Для всех схем рекомендуется использовать фильтр на прямой воде. Для отключения калорифера и слива воды предусмотреть соответствующие запорные вентили (на данных схемах не показаны).
