Клапан дымоудаления КД-Ф1 с падающей створкой

ТУ 4854-021-18160980-03
Сертификат соответствия № РООС RU.ББ02.Н03310 от 21.11.06
Сертификат пожарной безопасности №ССПБ.RU.УП001.В05716 от 21.11.06
Предел огнестойкости -Е90

Является аналогом клапана КДМ-2м

Общий вид клапана КД-Ф1

Применение

Клапан применяется в системах противодымной защиты зданий и сооружений различного назначения с целью обеспечения удаления продуктов горения из помещений, поэтажных коридоров, холлов, тамбуров и т.д. согласно требованиям СНиП 41-01-2003.

Эксплуатация клапана должна осуществляться в закрытых помещениях, кроме помещений категории А и Б по пожаровзрывобезопасности.

Вид климатического исполнения клапана УХЛ4 по ГОСТ 15150-69.

Опции

Клапан может устанавливаться в проемах ограждающих конструкций дымовых вытяжных или воздухоприточных каналов, в проемах перекрытий или подвесных потолков, а также на ответвлениях воздуховодов.

Монтаж клапана осуществляется вне зависимости от пространственной ориентации плоскости его установки и с учетом направления потока удаляемых при пожаре продуктов горения.

Клапан КД-Ф1 изготавливается из оцинкованной стали и стали марки 08 КП, окрашенной порошковой красой.

По техническим характеристикам является аналогом клапана противопожарного типа КДМ-2м

Конструктивная схема клапана КД-Ф1 с электромагнитом    Конструктивная схема клапана КД-Ф1 с электроприводом
1 - корпус клапана
2 - присоединительные фланцы
3 - створка клапана
4 - электромагнит
5 - нащельник		 1 - корпус клапана
2 - присоединительные фланцы
3 - створка клапана
4 - электропривод
5 - нащельник

Описание

Клапан оснащен управляемым приводом (4), управляемым дистанционно и автоматически, и обеспечивающим срабатывание клапана вне зависимости от пространственной ориентации плоскости его установки.

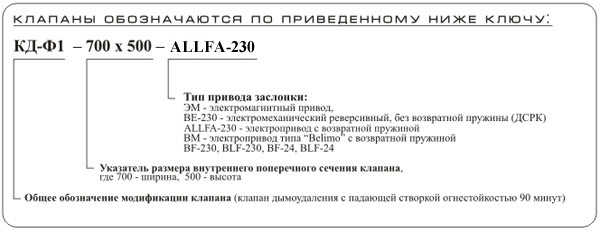

Клапаны обозначаются по приведенному ниже ключу

Технические характеристики

Типоразмерный ряд, с шагом 50    от 350х350 до 1000х1000
(как квадратные, так и прямоугольные)
Предел огнестойкости, мин., не менее 90
Сопротивление дымогазопроницанию при t = 20 С
в закрытом положении клапана, кг-1м-1, не менее		 От 0,08х105 до 0,9 х105
в завис. от типоразмера
Максимально допустимая скорость воздуха
во входном сечении, обеспечивающая нормальную
работу клапана, м с-1 , не более		 15
Инерционность срабатывания, с, не более 30
Вероятность безотказного срабатывания 0,999
Номинальное напряжение переменного тока частотой 50 Гц:
для питания привода клапана, В
для питания цепей контроля положения заслонки, В		 220
12..220
Мощность автоматического привода по паспорту
Масса (в зависимости от типоразмерного ряда), кг. 4..30

Для комплектации клапана могут использоваться следующие виды приводов

Тип привода Способ срабатывания Способ приведения
створки клапана в
рабочее положение		 Принцип срабатывания
привода
Привод пружинный с электромагнитом - автоматически, по сигналам пожарной сигнализации;
- дистанционно с пульта управления;
- с пульта местного управления;
- от рычага электропривода;
- jn kегкоплавкой вставки.		 Вручную Подача напряжения
на электродвигатель
Электропривод типа
ВЕ 230-8-0,5
ВЕ 230-20-0,2
ВЕ 230-30-0,1
ВЕ 230-12-0,18
- автоматически, по сигналам пожарной сигнализации;
- дистанционно с пульта управления;
- с пульта местного управления.		 Дистанционно
с пульта управления,
вручную		 Подача напряжения
на электродвигатель
Электропривод типа
ALLFA 230 (с возвратной
пружиной)		 - автоматически, по сигналам пожарной сигнализации;
- дистанционно с пульта управления;
- с пульта местного управления.		 Дистанционно
с пульта управления		 Отключение питающего
напряжения
Электропривод типа
«Belimo» с возвратной
пружиной
BF-230, BLF-230,
BF-24, BLF-24,
BF-230T, BLF-230T		 - автоматически, по сигналам пожарной сигнализации;
- дистанционно с пульта управления;
- с пульта местного управления.		 Дистанционно
с пульта управления		 Отключение питающего
напряжения
