Клапан противопожарный комбинированный КП-1(EI120)
ТУ 4854-038-18160980-05
Сертификат соответствия № РОСС RU.ББ02.Н04516
Сертификат пожарной безопасности №ССПБ.RU.УП001.В07600
Предел огнестойкости-ЕI120
| Общий вид клапана КП-1(EI120)
из оцинкованной стали | Общий вид клапана КП-1(EI120)
из стали марки 08 кп |
 |  |
Применение
Клапан предназначен для блокирования распространения пожара по каналам (воздуховодам, коллекторам, шахтам) систем вентиляции и кондиционирования, для противопожарной защиты проемов в ограждающих строительных конструкциях помещений, а также для открытия проемов в каналах систем вытяжной противодымной вентиляции зданий и сооружений различного назначения.
Эксплуатация клапана должна осуществляться в закрытых помещениях с искусственно регулируемыми климатическими условиями, кроме помещений категории А и Б по пожаровзрывоопасности.
Вид климатического исполнения клапана - УХЛ 4 по ГОСТ 15150-69.
Опции
Клапан может применяться как в качестве огнезадерживающего (нормально-открытый) огнестойкостью EI 120, так и дымоудаления (нормально-закрытый) EI 120 согласно требованиям СНиП 41-01-2003. Исходное положение и последовательность действия клапана определяется его функциональным назначением.
Клапан, применяемый в качестве огнезадерживающего, в исходном положении открыт, плоскости створок расположены перпендикулярно плоскости проходного сечения. При обнаружении пожара от системы пожарной сигнализации поступает управляющий импульс. Вращение вала редуктора электродвигателя обеспечивает перемещение створок в положение полностью закрытого клапана.
Герметичность (дымогазонепроницаемость) клапана в закрытом положении обеспечивается за счет специального термостойкого уплотнителя, размещаемого по периметру створок клапана.
Клапан, применяемый в качестве дымового, в исходном положении закрыт. Включение и последовательность действий в этом варианте следующие: в исходном положении створки клапана перекрывают проходное сечение клапана. От сигнала системы пожарной сигнализации электродвигатель перемещает створку клапана в открытое положение.
По техническим характеристикам является аналогом клапанов противопожарных типа КПС-2, КПС-1м, ФАЕР-1м, КОМ-1, КВП
|

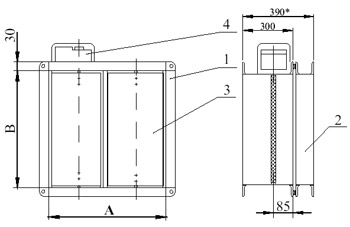

Клапан КП-1 огнестойкостью 120 мин. Конструктивная схема | |
 |
|
Описание
Конструкция клапана содержит корпус (1), установленную в нем створку или створки (3) поворотного типа и механизм привода.
Корпус прямоугольного сечения является несущей конструкцией клапана и снабжен на торцах присоединительными фланцами (2). Створка установлена в корпусе на осях. Вращающий момент на ось створки передается от электропривода (4), содержащего поворотно-рычажный механизм и установленного в защитном кожухе. Электропривод, обеспечивает срабатывание клапана вне зависимости от пространственной ориентации плоскости его установки.
Корпус клапана канального типа изготовлен из оцинкованной стали, но по желанию заказчика может быть изготовлен из стали марки 08 КП
Корпус клапана стенового типа изготовлен из стали марки 08 КП и окрашен порошковой краской.
Клапаны обозначаются по приведенному ниже ключу
