Клапан противопожарный комбинированный КП-1(EI90)

ТУ 4854-038-18160980-05
Сертификат соответствия № РОСС RU.ББ02.Н04516
Сертификат пожарной безопасности №ССПБ.RU.УП001.В07600
Предел огнестойкости - ЕI90

Общий вид клапана КП-1(EI90)-...-к из оцинкованной стали



Применение

Клапан предназначен для блокирования распространения пожара по каналам (воздуховодам, коллекторам, шахтам) систем вентиляции и кондиционирования, для противопожарной защиты проемов в ограждающих строительных конструкциях помещений, а также для открытия проемов в каналах систем вытяжной противодымной вентиляции зданий и сооружений различного назначения.

Эксплуатация клапана должна осуществляться в закрытых помещениях с искусственно регулируемыми климатическими условиями, кроме помещений категории А и Б по пожаровзрывоопасности.

Вид климатического исполнения клапана - УХЛ 4 по ГОСТ 15150-69.

Опции

Клапан может применяться как в качестве огнезадерживающего (нормально-открытый) огнестойкостью EI 90, так и дымоудаления (нормально-закрытый) EI 90 согласно требованиям СНиП 41-01-2003. Исходное положение и последовательность действия клапана определяется его функциональным назначением.

Клапан, применяемый в качестве огнезадерживающего, в исходном положении открыт. При обнаружении пожара от системы пожарной сигнализации поступает управляющий импульс. Вращение вала редуктора электродвигателя обеспечивает перемещение створок в положение полностью закрытого клапана.

Герметичность (дымогазонепроницаемость) клапана в закрытом положении обеспечивается за счет специального термостойкого уплотнителя, размещаемого по периметру створок клапана.

Клапан, применяемый в качестве дымового, в исходном положении закрыт. Включение и последовательность действий в этом варианте следующие: в исходном положении створки клапана перекрывают проходное сечение клапана. От сигнала системы пожарной сигнализации электродвигатель перемещает створку клапана в открытое положение.

По техническим характеристикам является аналогом клапанов противопожарных типа КПС-1, ФАЕР-1м, КЛОП-1, КЛОП-2, КВП

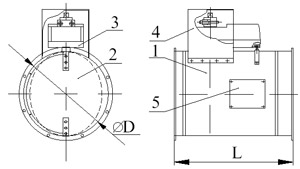

Клапан КП-1 круглого сечения огнестойкостью 90 мин. Конструктивная схема
НИППЕЛЬНОЕ ИСПОЛНЕНИЕ корпус створка электропривод ограждение привода люк обслуживания L - длина клапана (450 мм)
ФЛАНЦЕВОЕ ИСПОЛНЕНИЕ корпус створка электропривод ограждение привода люк обслуживания L - длина клапана (350 мм)

Описание

Конструкция клапана содержит корпус (1), установленную в нем створку (2) поворотного типа и механизм привода.

Корпус является несущей конструкцией клапана, на которой установлен электропривод (3) с ограждением (4). На корпусе клапана находится люк обслуживания (5), для удобства доступа к устройствам, находящимся внутри клапана.

Корпус клапана изготовлен из оцинкованной стали.

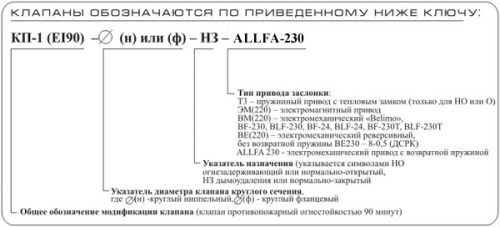

Клапаны обозначаются по приведенному ниже ключу

Технические характеристики противопожарного клапана КП-1(EI90)
