Приводы для комплектации клапанов противопожарных КП-1

Для комплектации клапанов (EI 60, EI 120, EI 90) могут использоваться следующие виды приводов:

Тип привода		Способ срабатывания	Способ приведения створки клапана в рабочее положение	Принцип срабаты-вания привода
	Привод пружинный с легкоплавкой вставкой (только для клапанов огнезадер-живающих)	- от легкоплавкой вставки	Взводится пружина при монтаже клапана	Тепловое воздействие на легко-плавкую вставку (72° С)
	Привод пружинный с электро-магнитом	-автоматически, по сигналам пожарной сигнализации; -дистанционно с пульта управления; -с пульта местного управления; -от рычага электропривода; - от легкоплавкой вставки.	Вручную	Подача напряжения на электро-двигатель
	Электро-привод типа BE 230-8-0,5 BE 230-20-0,2 BE 230-30-0,1 BE 230-12-0,18	-автоматически, по сигналам пожарной сигнализации; -дистанционно с пульта управления; -с пульта местного управления	Дистанционно с пульта управления, вручную	Подача напряжения на электро-двигатель
	Электро-привод типа ALLFA-230 (с возвратной пружиной)	-автоматически, по сигналам пожарной сигнализации; -дистанционно с пульта управления; -с пульта местного управления	Дистанционно с пульта управления	Отключение питающего напряжения
	Электро-привод типа «Belimo» BF-230, BLF-230, BF-24, BLF-24, BF-230T, BLF-230T	-автоматически, по сигналам пожарной сигнализации; -дистанционно с пульта управления; -с пульта местного управления	Дистанционно с пульта управления	Отключение питающего напряжения

СХЕМЫ ВКЛЮЧЕНИЯ ПРИВОДОВ

Схема включения электропривода ВЕ 230-8-0,5

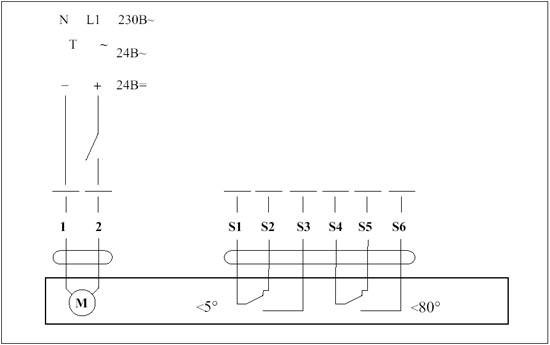

Схема включения электропривода Belimo BLF 230, BLF 24

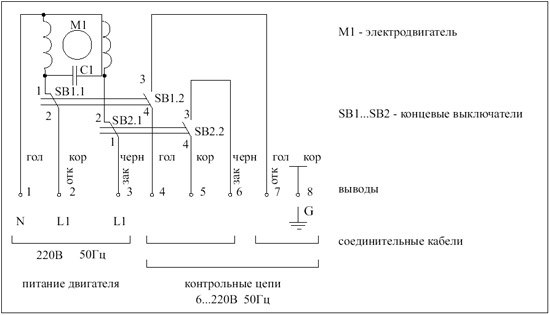

Схема включения электропривода ALLFA-230

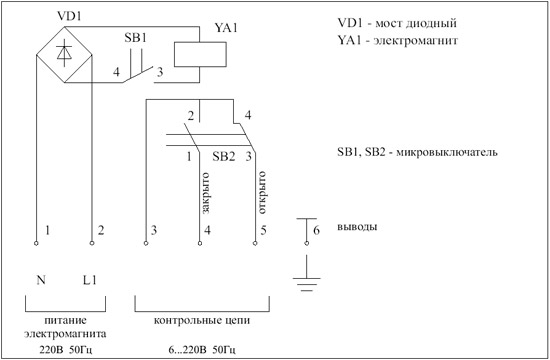

Схема включения привода пружинного с электромагнитом

ТИПОВЫЕ МОНТАЖНЫЕ СХЕМЫ КЛАПАНА КП-1

установка клапана в стену	установка клапана на стену

установка клапана в шахту	установка клапана в воздуховод
