Крышные вентиляторы дымоудаления ВКРВ ДУ

ТУ-4861-004-52586529-01

Общий вид вентилятора крышного ВКРВ ДУ

Общий вид вентилятора крышного ВКРВ ДУ

Вентиляторы обозначаются по приведенному ниже ключу:

Обозначение вентилятора крышного ВКРВ ДУ

Применение

Вентиляторы крышные ВКРВ ДУ применяются для удаления дыма, выделяющегося при пожаре из помещений зданий, где происходит возгорание.
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150-69.
Вентиляторы могут перемещать газовоздушные смеси при температуре 400°С и 600°С в течение 120 минут.

Описание

Характерной особенностью вентиляторов крышных ВКРВ ДУ является рабочее колесо с вперед загнутыми лопатками; сварная станина с покрытием порошковой краской; колпак из оцинкованной стали; двухсторонний выпуск удаляемого дыма.
Уникальным преимуществом вентилятора ВКРВ ДУ является достижения высокого давления при сохранении компактной конструкции, а также плотная установка нескольких вентиляторов на кровле.
Конструкция вентилятора защищена свидетельством РФ на полезную модель.

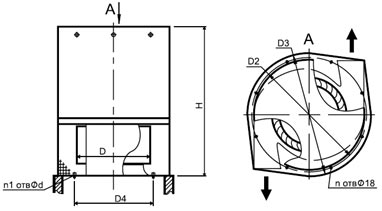

Конструктивная схема крышного вентилятора ВКРВ ДУ

Конструктивная схема крышного вентилятора ВКРВ ДУ

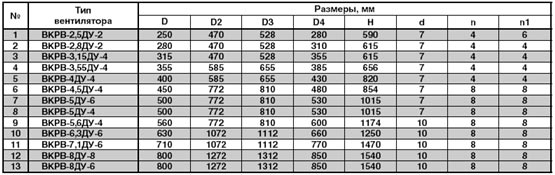

Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда

Основные габаритные иприсоединительные размеры вентиляторов взависимости от типоразмерного ряда

Аэродинамические характеристики вентиляторов ВКРВ ДУ

5500 – 17500 м3/час

Аэродинамические характеристики вентиляторов ВКРВ ДУ

Технические характеристики вентиляторов ВКРВ ДУ

Технические характеристикивентиляторов ВКРВ ДУ

** На оси ординат отсутствуют шкалы давления, соответствующие температуре удаляемого дыма 400 и 600 oС, в связи с тем, что расчётные значения этой температуры могут сильно отличаться от вышеупомянутых. Для пересчёта давления удаляемого дыма на расчётную температуру необходимо давление умножить на коэффициент К=293/(273+Т), где Т – значение t удаляемого дыма в С°.

Аэродинамические характеристики вентиляторов ВКРВ ДУ

5500 - 17500 м3/час

Аэродинамические характеристики вентиляторов ВКРВ ДУ

Технические характеристики вентиляторов ВКРВ ДУ

Технические характеристикивентиляторов ВКРВ ДУ

** В числителе - исполнение для огнестойкости 400 °С, в знаменателе - исполнение для огнестойкости 600 °С.
