Комплектующие для вентиляторов дымоудаления
Общий вид стакана монтажного СК
Описание
Стаканы СК (стакан квадратный) разработаны с учетом присоединительных размеров стаканов серий С и СБ, разработанных ГПКНИИ «СантехНИИпроект», рекомендованных и ранее применяемых в системе «Промвентиляция».
Стаканы СК представляют собой жесткую сварную конструкцию, имеющую в плане вид полого квадрата. Верхний фланец, на который опирается вентилятор, выполнен из горячекатанных уголков и имеет вваренные наружу шпильки М12. В нижней части стаканы имеют по контуру развитую плиту для установки на силовые элементы кровли.
Все стаканы имеют защитное декоративное покрытие.

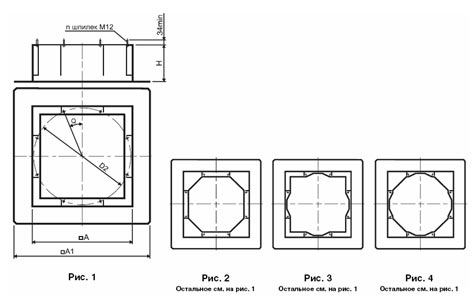

Конструктивная схема стакана монтажного СК
Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда
Примечание
Запись ВКРН подразумевает все модификации вентиляторов: ВКРН-А, ВКРН-Б, ВКРН-В, ВКРН-АФ, ВКРН-БФ и ВКРН-ВФ.
Запись ВО-21-210К подразумевает все модификации вентиляторов: ВО-21-210КА и ВО-21-210КБ.
Каждому типу вентилятора соответствует определенный тип стакана, определенный индекс клапана и поддона.
При составлении заказа следует пользоваться вспомогательными таблицами.
Заказ комплектующих для монтажа вентиляторов производится по приведенному ключу:
Тип вентилятора / Тип стакана / Индекс клапана / Индекс поддона
Отсутствие записи определенной комплектующей в ключе означает отсутствие этой комплектующей в заказе.
Пример записи при заказе:
Вентилятор ВКРН-АФ-7,1ДУ-4 комплектуется стаканом, клапаном и поддоном, по таблице 4 формируем заказ: ВКРН-7,1ДУ / СК700-03 / КЛ-630 / П-00; тот же вентилятор ВКРН-АФ-7,1ДУ-4 комплектуется только стаканом и клапаном, согласно таблице 4 (стр. 46): ВКРН-7,1ДУ / СК700-01 / КЛ-630.
