Крышные вентиляторы дымоудаления ВКРН ДУ

ТУ-4861-004-52586529-01

Общий вид вентилятора крышного ВКРН ДУ


Исполнение П	Исполнение Д

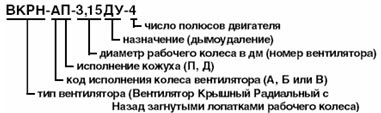

Вентиляторы обозначаются по приведенному ниже ключу:

Обозначение вентилятора крышного ВКРН ДУ

Применение

Вентиляторы крышные ВКРН ДУ применяются для удаления дыма, выделяющегося при пожаре из помещений зданий, где происходит возгорание.

Допускается применение вентиляторов в режиме общеобменной вентиляции при пониженной не менее чем на 25% против указанной в каталоге частоте вращения.

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150-69.

Вентиляторы могут перемещать газовоздушные смеси при температуре 400°С и 600°С в течение 120 минут.

Описание

Характерной особенностью вентиляторов крышных ВКРН ДУ является рабочее колесо с назад загнутыми лопатками; сварной корпус с покрытием порошковой краской; кожух из оцинкованной стали; двусторонний выпуск удаляемого дыма.

Возможна плотная установка нескольких вентиляторов на кровле и комплектация их двусторонними асинхронными двигателями.

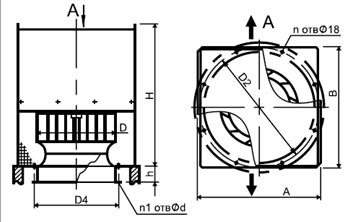

Конструктивная схема крышного вентилятора ВКРН ДУ (исполнение П)

Конструктивная схема крышного

вентилятора ВКРН ДУ (исполнение П)
