Крышные вентиляторы дымоудаления ВКРН-Ф ДУ

ТУ-4861-004-52586529-01

Общий вид вентилятора крышного ВКРН-Ф ДУ

Общий вид вентилятора крышного ВКРН-Ф ДУ

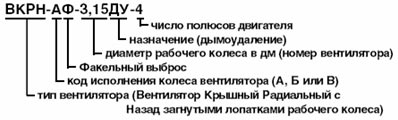

Вентиляторы обозначаются по приведенному ниже ключу:

Обозначение вентилятора крышного ВКРН ДУ

Применение

Вентиляторы крышные ВКРН-Ф ДУ применяются для удаления дыма, выделяющегося при пожаре из помещений зданий, где происходит возгорание.

Допускается применение вентиляторов в режиме общеобменной вентиляции при пониженной не менее чем на 25% против указанной в каталоге частоте вращения.

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150-69.

Вентиляторы могут перемещать газовоздушные смеси при температуре 400°С и 600°С в течение 120 минут.

Описание

Вентиляторы крышные ВКРН-Ф ДУ оснащены «факельным выбросом» удаляемого дыма. Кроме основного своего преимущества — отвода дыма в более высокие слои атмосферы, факельный выброс компактен благодаря отсутствию громоздкого зонта и эффективен при сильном ветре.

Характерной особенностью вентиляторов крышных ВКРН-Ф ДУ является рабочее колесо с назад загнутыми лопатками; сварная станина с покрытием порошковой краской; колпак из оцинкованной стали.

Возможна плотная установка нескольких вентиляторов на кровле и комплектация их двусторонними асинхронными двигателями.

Конструкция вентилятора обеспечивает полную защиту от атмосферных осадков и не требует специальной установки обратного клапана.

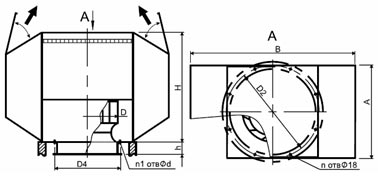

Конструктивная схема крышного вентилятора ВКРН-Ф ДУ

Конструктивная схема крышного

вентилятора ВКРН-Ф ДУ
