Крышные вентиляторы дымоудаления ВКРВ2x ДУ

ТУ-4861-004-52586529-01

Общий вид вентилятора крышного ВКРВ2х ДУ

Общий вид вентилятора крышного ВКРВ2х ДУ

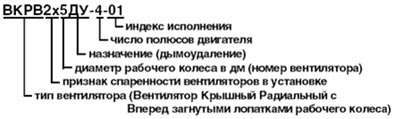

Вентиляторы обозначаются по приведенному ниже ключу:

Обозначение вентилятора крышного ВКРВ2х ДУ

Применение

Вентиляторы крышные ВКРВ2х ДУ применяются для удаления дыма, выделяющегося при пожаре из помещений зданий, где происходит возгорание.
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150-69.
Вентиляторы могут перемещать газовоздушные смеси при температуре 400°С и 600°С в течение 120 минут.

Описание

Характерной особенностью вентиляторов крышных ВКРВ2х ДУ является рабочее колесо с вперед загнутыми лопатками; сварная станина с покрытием порошковой краской; колпак из оцинкованной стали; двухсторонний выпуск удаляемого дыма.
Уникальным преимуществом ВКРВ2х ДУ является установка спаренных вентиляторов - за счёт чего достигается высокое давление при сохранении компактной конструкции.
Возможна плотная установка нескольких вентиляторов на кровле.
Конструкция вентилятора защищена свидетельством РФ на полезную модель..

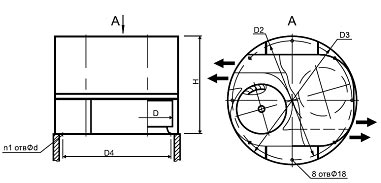

Конструктивная схема крышного вентилятора ВКРВ2х ДУ

Конструктивная схема крышного вентилятора ВКРВ2х ДУ

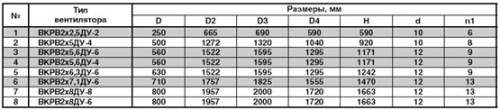

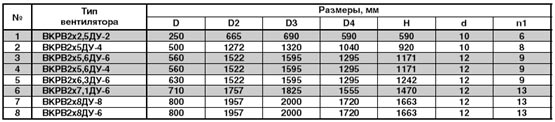

Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда

Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда

Аэродинамические характеристики вентиляторов ВКРВ2х ДУ

10000 – 90000 м3/час

Аэродинамические характеристики вентиляторов ВКРВ2х ДУ

Технические характеристики вентиляторов ВКРВ2х ДУ

Технические характеристикивентиляторов ВКРВ2х ДУ

** На оси ординат отсутствуют шкалы давления, соответствующие температуре удаляемого дыма 400 и 600 °С , в связи с тем, что расчётные значения этой температуры могут сильно отличаться от вышеупомянутых. Для пересчёта давления удаляемого дыма на расчётную температуру необходимо давление умножить на коэффициент К=293/(273+Т), где Т – значение t удаляемого дыма в °С .


Комплектующие для вентиляторов дымоудаления
