Крышные вентиляторы дымоудаления ВО-21-210К ДУ

ТУ-4861-007-52586529-02

Общий вид вентилятора крышного ВО-21-210К ДУ

Общий вид вентилятора крышного ВО-21-210К ДУ

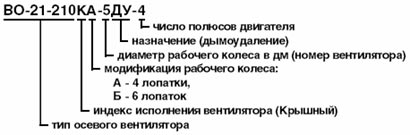

Вентиляторы обозначаются по приведенному ниже ключу:

Обозначение вентилятора крышного ВО-21-210К ДУ

Применение

Вентиляторы крышные ВО-21-210К ДУ применяются для удаления дыма, выделяющегося при пожаре из помещений зданий, где происходит возгорание.
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150-69.
Вентиляторы могут перемещать газовоздушные смеси при температуре 400°С в течение 120 минут и 600°С в течение 60 минут.

Описание

Характерной особенностью вентиляторов крышных ВО-21-210К ДУ является осевое рабочее колесо; встроенный обратный клапан на выходе из вентилятора; покрытие корпусных узлов порошковой краской.
Возможна плотная установка нескольких вентиляторов на кровле и замена крышных радиальных вентиляторов при давлении до 500 Па на вентиляторы ВО-21-210К ДУ.
Конструкция вентилятора защищена свидетельством РФ на полезную модель.

Конструктивная схема крышного вентилятора ВО-21-210К ДУ

Конструктивная схема крышного вентилятора ВО-21-210К ДУ

Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда

Основные габаритные иприсоединительные размеры вентиляторов взависимости от типоразмерного ряда

Аэродинамические характеристики вентиляторов ВО-21-210К ДУ

3600 – 120000 м3/час

Аэродинамические характеристики вентиляторов ВО-21-210К ДУ

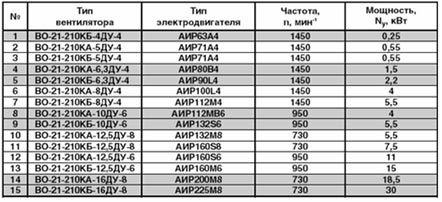

Технические характеристики вентиляторов ВО-21-210К ДУ

Технические характеристики вентиляторов ВО-21-210К ДУ

** На оси ординат отсутствуют шкалы давления, соответствующие температуре удаляемого дыма 400 и 600 °С, в связи с тем, что расчётные значения этой температуры могут сильно отличаться от вышеупомянутых. Для пересчёта давления удаляемого дыма на расчётную температуру необходимо давление умножить на коэффициент К=293/(273+Т), где Т – значение t удаляемого дыма в °С.


Комплектующие для вентиляторов дымоудаления
