Крышный вентилятор дымоудаления ВО-21-210 ДУ
ТУ-4861-007-52586529-02
Общий вид вентилятора крышного ВО-21-210 ДУ
Вентиляторы обозначаются по приведенному ниже ключу:
Применение
Вентиляторы крышные ВО-21-210 ДУ применяются для удаления дыма, выделяющегося при пожаре из помещений зданий, где происходит возгорание.
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150-69.
Вентиляторы могут перемещать газовоздушные смеси при температуре 400°С в течение 120 минут и 600°С в течение 60 минут.
Допускается применение всех вентиляторов в режиме общеобменной вентиляции при пониженной не менее чем на 25% против указанной в каталоге частоте вращения (например, с использованием частотного преобразователя).
Описание
Характерной особенностью вентиляторов крышных ВО-21-210 ДУ является осевое рабочее колесо с непосредственным приводом от общепромышленных асинхронных электродвигателей.
Допускается использование данной модели в режиме общеобменной вентиляции, кроме: ВО-21-210А-8ДУ-4/12,5ДУ-6 и ВО-21-210Б-5ДУ-4/8ДУ-4/12,5ДУ-8/12,5ДУ-6.

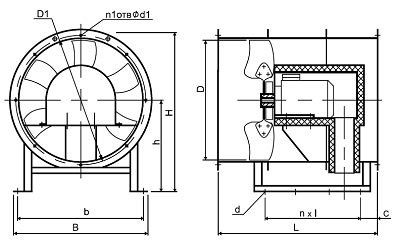

Конструктивная схема крышного вентилятора ВО-21-210 ДУ
Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда
Аэродинамические характеристики вентиляторов ВО-21-210 ДУ
3600 – 120000 м3/час

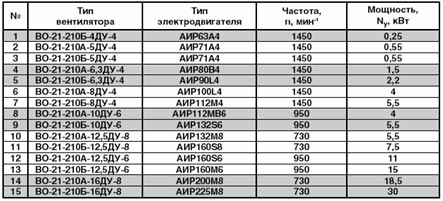

Технические характеристики вентиляторов ВО-21-210 ДУ
