Пристенные вентиляторы дымоудаления ВРП ДУ

ТУ-4861-018-52586529-04

Общий вид вентилятора крышного ВРП ДУ

Общий вид вентилятора крышного ВРП ДУ

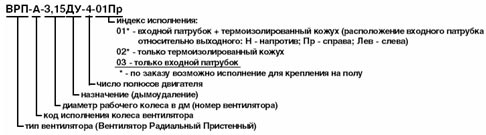

Вентиляторы обозначаются по приведенному ниже ключу:

Обозначение вентилятора крышного ВРП ДУ

Применение

Вентиляторы крышные ВО-21-210 ДУ применяются для удаления дыма, выделяющегося при пожаре из помещений зданий, где происходит возгорание.

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150-69.

Вентиляторы могут перемещать газовоздушные смеси при температуре 400°С в течение 120 минут и 600°С в течение 60 минут.

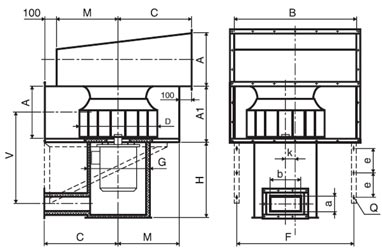

Конструктивная схема крышного вентилятора ВРП ДУ

Конструктивная схема крышного

вентилятора ВРП ДУ

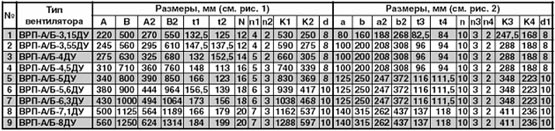

Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда

Примечание. Массы приведены для исполнения 01 (без учета комплектующих)


Рис.1 - Входной и выходной патрубки	Рис.2 - Патрубок входа охлаждающего воздуха

Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда

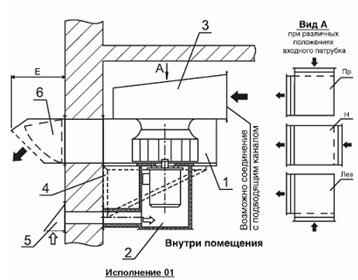

Примеры размещения вентилятора ВРП ДУ

Основной состав:
1 - Корпус
2 - Термоизолированный кожух
3 - Входной патрубок

Дополнительные комплектующие:
4 - Кронштейны
5 - Приставка

6 - Козырек-клапан

Аэродинамические характеристики вентиляторов ВРП-А-ДУ

2300 – 41000 м3/час

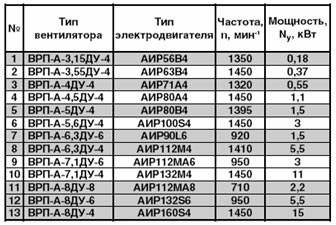

Технические характеристики вентиляторов ВРП-А-ДУ

Технические характеристики

вентиляторов ВРП-А-ДУ

Аэродинамические характеристики вентиляторов ВРП-В-ДУ

2300 - 41000 м3/час

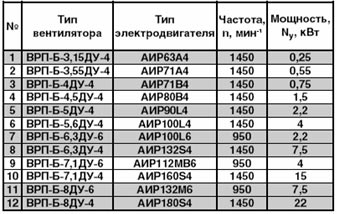

Технические характеристики вентиляторов ВРП-В-ДУ

Технические характеристики

вентиляторов ВРП-В-ДУ
