Рекомендации по монтажу крышных вентиляторов дымоудаления

Монтаж стаканов СК

Монтаж крышных вентиляторов осуществляется с кровли. В качестве примера на рис.1 показан монтаж вентилятора ВКРН-АФ на стакане СК.
Перед монтажом следует проверить соответствие исполнения стакана устанавливаемому на нем вентилятору.

Монтаж стаканов СК 1 - вентилятор
2 - стакан СК
3 - клапан
4 - поддон
5 - теплогидроизоляция здания
6 - несущая кровля здания

Стакан должен быть установлен на несущей кровле здания строго вертикально на предварительно выполненный проём в кровле размером / O Dзд, согласно вспомогательным таблицам.
Крепление стакана к несущей кровле здания производить согласно строительным нормам и рекомендациям, приведенным в специальных альбомах и типовых проектах.

Монтаж клапана на вентилятор

Клапан или первое звено воздуховода крепятся непосредственно к вентилятору до его установки. Воздуховоды следует дополнительно крепить к строительным конструкциям, чтобы нагрузки от них не передавались на вентилятор.
Необходимость установки клапана на вентиляторы ВКРН-Ф и на ВО-21-210К определяется заказчиком.
Перед монтажом произвести осмотр клапана. Если створки клапана зафиксированы транспортировочными винтами, то выкрутить их. Проверить клапан на свободное, без заеданий, открытие его створок.
При креплении клапана к вентилятору последний должен находиться в подвешенном состоянии. Запрещается во время и после монтажа ставить вентилятор на клапан, во избежании его перекоса.

Только для вентиляторов ВКРВ2x:

  • Каждый конкретный клапан скомплектован к конкретному вентилятору.
  • Скомплектовать пару вентилятор ВКРВ2x- клапан по номерам изделий указанных в паспорте. Произвольно комплектовать вентилятор ВКРВ2x и клапан запрещается.
  • Найти на вентиляторе и клапане отметки (риски) выполненные заводом-изготовителем и крепление клапана к вентилятору производить строго совместив эти отметки (риски). Крепление клапана к вентилятору производить болтами.
  • После монтажа ось клапана, по которой вращаются створки клапана, должна быть приблизительно перпендикулярна оси проходящей через два отверстия нагнетания.

Монтаж вентиляторов (с клапаном) на стакан

Крепление вентилятора к стакану осуществляется установкой шайб и гаек М12 на шпильки, приваренные к стакану. На каждую шпильку обязательным является установка двух гаек (см. выноску А). В зависимости от типоразмера стаканы имеют 4 или 8 шпилек М12. Только у вентиляторов ВКРВ2x при монтаже ориентацию вентилятора с клапаном относительно стакана производить строго руководствуясь схемой, приведенной в приложении к паспорту.

Монтаж поддона

Поддон крепится к стакану до установки вентилятора. Каждому типоразмеру стакана СК соответствует определенный номер поддона, указанный в вспомогательных таблицах. Для определенных поддонов обязательна комплектация стаканов с исполнением, указанным в знаменателе. Поддон имеет сливное отверстие заглушенное пробкой с трубной резьбой G2-B (2 дюйма) для отвода конденсата.

Предварительно, перед установкой поддона, необходимо в середине каждой боковой стенки стакана просверлить по отверстию 14мм на расстоянии 200+/-10 мм от его основания. Крепление тяг поддона к боковым стенкам стакана производить болтами, гайками и шайбами М12.

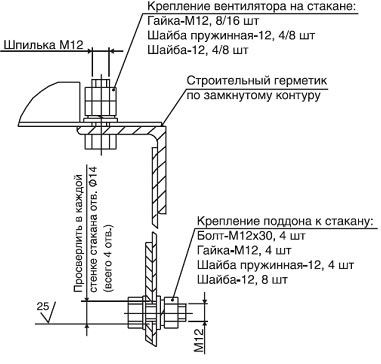

КОНСТРУКТИВНАЯ СХЕМА МОНТАЖА КРЫШНЫХ ВЕНТИЛЯТОРОВ

Завершающие строительно-монтажные работы

После установки и монтажа всех составляющих необходимо зазор между вентилятором и верхом стакана заделать по контуру строительным герметиком.
Окончательную стяжку цементно-песчанным раствором, выкладку слоев теплогидроизоляции, установку по контуру "фартуков" и "юбок " из оцинкованной кровельной стали с обжимными хомутами заказчик производит самостоятельно, исходя из строительных норм и рекомендаций, приведенных в спец. альбомах, типовых проектах и учитывая высоту стакана Hст, приведенную в вспомогательных таблицах.

При установке вентиляторов дымоудаления с выбросом воздуха в стороны защитный слой кровли обязательно должен быть выполнен из негорючих материалов в радиусе 2 м от края стакана.
