Как выбрать вентилятор дымоудаления?
«Как выбрать вентилятор дымоудаления?»
Эта задача должна решаться уже на стадии проектирования зданий. Надо учитывать количество этажей, назначение и площадь помещений, их планировка и место установки самого агрегата – внутри или вне здания.
В системе дымоудаления используются радиальные и осевые, крышные и пристенные вентиляторы.
Их выбор зависит:

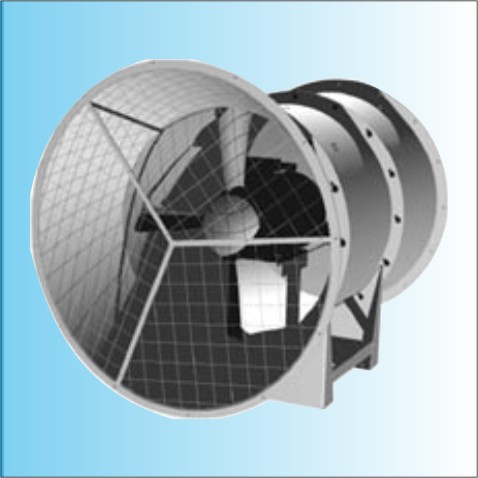

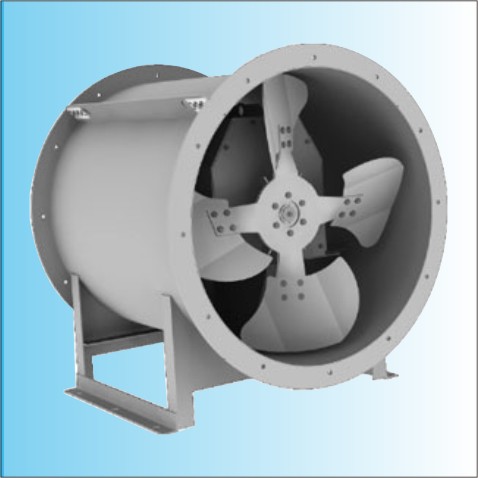

Для одноэтажных зданий различной площади вполне подойдут осевые вентиляторы дымоудаления. Они успешно функционируют в условиях, когда нужно справиться с большим объемом дыма при малых аэродинамических сопротивлениях сети. Дело в том, что максимальные величины давления осевых вентиляторов не превышают 600-1000 Па, но у них – высокий коэффициент полезного действия.
Для многоэтажных зданий лучше выбрать вентилятор дымоудаления радиального типа. Обычно в таких строениях система противодымной защиты состоит из системы дымоудаления из помещений и коридоров при пожаре, после пожара, системы обеспечения незадымляемости лестничных клеток и системы подпора воздуха в шахты лифтов.
Особенность радиальных вентиляторов дымоудаления заключается в том, что они работают в более широком диапазоне давлений: от 0 до 2850 Па. Это значит, что их можно применять в сетях дымоудаления с большим аэродинамическим сопротивлением. Модели радиальных вентиляторов с лопатками, загнутыми назад, способны выдерживать перегрузки по расходу дыма, а вентиляторы с лопатками, загнутыми вперед, развивают максимальное давление.
2. От тепловой нагрузки при пожаре
Назначение помещения определяет его внутреннюю отделку, наличие или отсутствие специального оборудования и количество персонала. В зависимости от перечисленных факторов воспламеняться могут разные объекты, а значит – и температура горения при пожаре тоже будет различной. Значения тепловой нагрузки также влияют на выбор вентиляторов дымоудаления.
Если речь идет о жилых домах, административных или общественных зданиях, то по нормативным документам температура горения твердых тел в них может достигать +300oC. Значит, для подобных помещений надо подбирать вентиляторы дымоудаления, которые способны выдержать в течение часа температуру +400oC. К ним относятся вентиляторы из углеродистой стали. К тому же, в их конструкции предусмотрена специальная крыльчатка для обдува и охлаждения электродвигателя.
В зданиях с множеством разнообразных функций (где есть как офисные, так и производственные помещения) целесообразнее использовать вентиляторы, выдерживающие температуру + 400oC в течение двух часов. Их производят как из углеродистой, так и из нержавеющей стали.
Для складов горючих материалов, гаражей и автостоянок, где при пожаре температура воздуха может превышать +450oC, лучше предусмотреть вентиляторы дымоудаления, у которых составные части сделаны из стали типа 12Х18Н10Т. Такие агрегаты способны выдерживать температуру +600oC в течение часа или +400oC в течение двух часов.
3. От места установки вентилятора
Вентиляторы дымоудаления можно монтировать как внутри, так и вне помещений. Внутри зданий устанавливаются осевые и радиальные модели, место под открытым небом определено для крышных вентиляторов дымоудаления. Но если кровля сложной конструкции, можно ограничиться пристенным вентилятором дымоудаления. Кстати, последний относится к универсальным типам. Он уместен как вне объекта, так и внутри него.
Если установка планируется внутри технического помещения, то нужно учитывать, что при перемещении горячей дымовоздушной смеси выделяется большое количество тепла. Такая среда полностью исключает наличие взрывоопасных веществ и токопроводящей пыли. Агрессивные газы и пары возможны в минимальной концентрации, потому что нельзя допустить разрушения металлических частей вентилятора и изоляции.

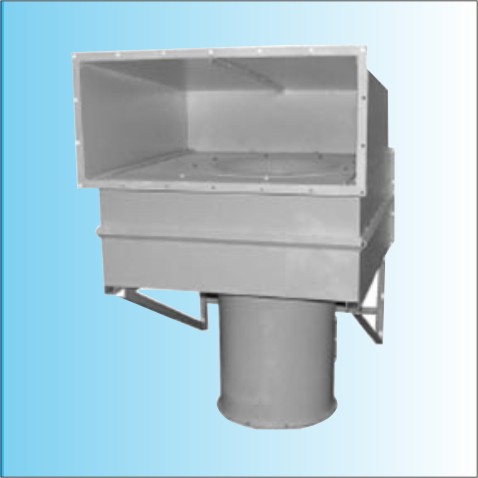

На кровле зданий монтируют крышные радиальные вентиляторы дымоудаления. Эти агрегаты функционируют с завидной производительностью, как при малом, так и при среднем значении давления – до 1800 Па.
Крышные радиальные вентиляторы дымоудаления могут быть как с одним рабочим колесом (с лопатками, загнутыми вперед или назад), так и с двумя рабочими колесами с загнутыми вперед лопатками. Такая конструкция интересна тем, что она позволяет достигать максимального давления (1800 Па) и производительности, но при этом экономит место на крыше. Что, само по себе, немаловажно.
В зависимости от формы кровли можно подобрать крышные вентиляторы дымоудаления с выбросом дыма произвольно в разные стороны, параллельно кровле и строго вверх. Последний вариант позволяет минимизировать воздействие на крышу горячих воздушных масс и продлевает срок ее службы.
Для зданий со сложной конфигурацией кровли приемлемы пристенные вентиляторы дымоудаления. И если для крышных вентиляторов дымоудаления нужна специальная сеть воздуховодов, то пристенные могут обойтись и без нее. Специальная конструкция агрегата, способность выдерживать высокие температуры и прочный защитный кожух обеспечивает эффективную работу этих вентиляторов даже при сильных пожарах.
Пристенные вентиляторы дымоудаления адаптированы к перепадам температур и высокой влажности. Все детали агрегата устойчивы к коррозии.
