Вентилятор канальный ВК

Оформить заказ
Сертификат соответствия № РООС RU.АЕ41.ВО 2933 ТУ 4861-016-18160980-02

Вентилятор канальный может быть оснащен различными видами лопаток, что может изменять его характеристики. Во взрывозащитном корпусе вентилятор имеет усиленную защиту двигателя. Данная серия включает в себя типоразмеры от 100 до 315 мм. Соответствующие диаметрам стандартных воздуховодов.

Вентиляторы канальные типа ВК применяются в различных помещениях: в жилых (ванные комнаты, санузлы) в промышленных, административных и офисных зданиях. Их особенностью является низкий шум при сохранении важнейших характеристик: давления и мощности. В этом проявляется их преимущество. Этими вентиляторами можно заменить радиальные вентиляторы в спиральном корпусе. Их аэродинамические характеристики совпадают, а монтаж намного проще.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150-69.

Вентилятор ВК может быть изготовлен в различных модификациях. Для начала надо отметить, что сами лопасти могут быть стандартного, суженного или увеличенного размера. Кроме того, ВК может быть изготовлен во взрывозащищенном корпусе для работы с взрывоопасными газами. Однако надо учитывать, что в вентилятор не должны попадать крупные частицы пыли и липкие материалы, вызывающие коррозийные процессы в оборудовании.

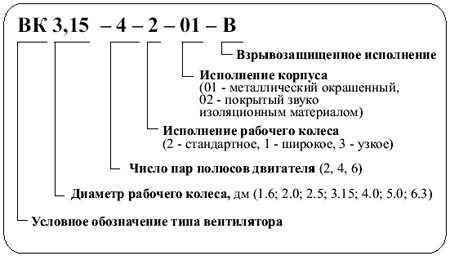

Вентиляторы обозначаются по приведенному ниже ключу

 Обозначение вентилятора канального ВК

Технические характеристики вентиляторов ВК

Пример обозначения Типоразмер двигателя Наименование показателя и его норма
общее назначе-ние взрыво защищен-ный Произ-водитель-ность при Р=0 Макс. статич. дав-ление Час-тота враще-ния Мощ-ность устано-вочная Сум-марный уровень звуко-вой мощ-ности Мас-са
тыс. м3/ч Па Об/мин кВт дБА, не более кг
ВК-1,6-2-1
ВК-1,6-2-2
5А50МА2   0,76 270 2760 0,09 70 9
ВК-2-2-1
ВК-2-2-2
АИР56В2   1,45
1,1
420 2900 0,25 78 13
ВК-2,5-2-1
ВК-2,5-2-2
АИР71А2
АИР63В2
АИМ71А2
АИМ63В2
2,6
2,2
620
620
2750 0,75
0,55
84
84
24
23
ВК-2,5-4-1 АИР56В4 АИМ56В4 1,3 160 1350 0,18 66 19
ВК-3,15-2-1
ВК-3,15-2-2
ВК-3,15-2-3
АИР80В2
АИР80А2
АИМ80В2
АИМ80А2
5,8
4,4
3,6
1000 2850 2,2
1,5
91 36
ВК-3,15-4-1
ВК-3,15-4-2
АИР63В4
АИР63А4
АИМ63В4
АИМ63А4
2,2
2,8
250 1350 0,37
0,25
73 27
ВК-4-4-1
ВК-4-4-2
ВК-4-4-3
АИР71В4
АИР71А4
АИМ71В4
АИМ71А4
5,6
4,3
3
360 1350 0,75
0,55
80 46
ВК-4-6-1
ВК-4-6-2
ВК-4-6-3
АИР71А6 АИМ71А6 3,5
2,8
2,2
155 900 0,37 71 40
ВК-5-4-1
ВК-5-4-2
ВК-5-4-3
АИР100S4
АИР90L4
АИР80В4
АИМ100S4
АИМ90L4
АИМ80В4
10,3
8,5
6,2
600 1420
2,2
1,5
88 95
ВК-5-6-1
ВК-5-6-2
ВК-5-6-3
АИР80А6 АИМ80А6 6,5
5,5
4,2
260 920 0,75 79 87
ВК-6,3-4-1
ВК-6,3-4-2
ВК-6,3-4-3
АИР132М4
АИР132S4
АИР112М4
АИМ132М4
АИМ132S4
АИМ112М4
20,5
17,5
13,5
950 1430 11
7,5
5,5
95 185
ВК-6,3-6-1
ВК-6,3-6-2
ВК-6,3-6-3
АИР112М6
АИР100L6
АИМ112М6
АИМ100L6
13,5
11,5
8,1
380 950
2,2
87 145

Вентиляторы могут комплектоваться другими двигателями без ухудшения аэродинамических характеристик. Суммарный уровень звуковой мощности на входе вентилятора ниже приведенных в таблице значений на 2-3 дБА. Уровень звукового давления вентиляторов с корпусом исполнения 02 ниже, чем приведенные в таблице, на 3 дБА.

Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда

Обозначение

Размеры, мм
A B L
ВК...-1,6-... 224 268 342
ВК...-2-... 280 324 350
ВК...-2,5-... 355 421 455
ВК...-3,15-... 450 516 550
ВК...-4-... 560 626 610
ВК...-5-... 710 776 730
ВК...-6,3-... 900 980 950

Конструктивная схема вентилятора канального ВК

Конструктивная схема вентилятора канального ВК
1 - корпус, 2 - стойка, 3 - рабочее кресло,
4 - коллектор, 5- двигатель, 6 - крышка

Аэродинамические характеристики канальных вентиляторов ВК:

ВК 1,6-2 ВК 2-2
Канальные вентиляторы ВК Канальные вентиляторы ВК
ВК 2,5-2 ВК 2,5-4
Канальные вентиляторы ВК Канальные вентиляторы ВК
ВК 3,15-2 ВК 3,15-4
Канальные вентиляторы ВК Канальные вентиляторы ВК
ВК 4-4 ВК 4-6
Канальные вентиляторы ВК Канальные вентиляторы ВК
ВК 5-4 ВК 5-6
Канальные вентиляторы ВК Канальные вентиляторы ВК
ВКР 6,3-4 ВКР 6,3-6
Канальные вентиляторы ВК Канальные вентиляторы ВК
