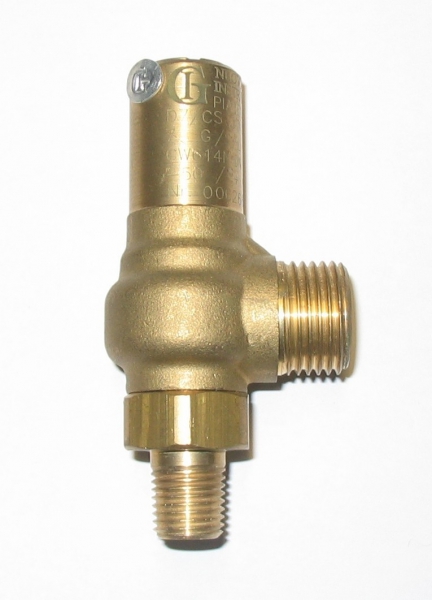

Клапан сброса давления D10/ S NPT 1/2" brass, PTFE (-196/+250) - 28 bar

Клапан сброса давления модели D10 — это компактное и надежное предохранительное устройство, предназначенное для защиты оборудования, работающего под давлением, от аварийного превышения допустимых норм. Изготовленный из высококачественной латуни (Brass) с уплотнительным элементом из политетрафторэтилена (PTFE/Teflon), клапан обеспечивает отличную герметичность и устойчивость к агрессивным средам. Устройство настроено на срабатывание в диапазоне давлений 19.6–25.0 бар при максимальном рабочем давлении 28 бар, что делает его оптимальным выбором для небольших холодильных систем, пневматических линий и сосудов малого объема.
Назначение и применение
Основная функция клапана D10 — автоматический сброс избыточного давления рабочей среды (газа, хладагента или жидкости) при достижении критического уровня. Это предотвращает разрушение корпусов оборудования, разрыв трубопроводов и другие аварийные ситуации. После нормализации давления клапан автоматически возвращается в закрытое положение.
Применяется в:
Малых и средних холодильных установках (защита ресиверов, конденсаторов)
Пневматических системах и компрессорах небольшой мощности
Гидравлических контурах
Теплообменниках и бойлерах
Промышленном оборудовании, требующем локальной защиты от скачков давления
Технические характеристики
Модель: D10
Тип соединения: NPT 1/2" (резьба трубная коническая)
Материал корпуса: Латунь (Brass)
Материал уплотнения: PTFE (Тефлон)
Диапазон давления срабатывания: 19.6 – 25.0 бар
Максимальное рабочее давление: 28 бар
Рабочая среда: Воздух, инертные газы, хладагенты, неагрессивные жидкости
Температурный диапазон: Стандартный промышленный диапазон (обычно от -20°C до +120°C для PTFE, уточняется по паспорту)
Особенности конструкции
Клапан D10 выполнен из прочной латуни, обладающей высокой коррозионной стойкостью и механической прочностью. Использование тефлонового (PTFE) уплотнения гарантирует:
Химическую инертность к большинству современных хладагентов и компрессорных масел.
Стабильную герметичность в закрытом состоянии даже после многократных срабатываний.
Долгий срок службы без потери эксплуатационных свойств.
Принцип действия основан на пружинном механизме: запорный элемент удерживается в седле силой пружины до тех пор, пока давление среды не превысит установленный порог (19.6–25.0 бар). При превышении этого значения клапан открывается, сбрасывая излишки среды через резьбовое соединение NPT 1/2". Компактные размеры позволяют устанавливать клапан в условиях ограниченного пространства.
Преимущества
Надежная защита оборудования от разрушения при скачках давления
Качественные материалы: латунный корпус и долговечное тефлоновое уплотнение
Точная настройка на срабатывание в диапазоне 19.6–25.0 бар
Высокая герметичность благодаря свойствам PTFE
Универсальное резьбовое соединение NPT 1/2"
Компактные габариты и простота монтажа
Устойчивость к коррозии и вибрациям
Доступная стоимость при высоком качестве исполнения
Область применения
Коммерческие холодильные витрины и камеры
Кондиционеры сплит-систем и чиллеры малой мощности
Пневматические инструменты и линии подачи воздуха
Системы водоснабжения и отопления частных домов
Лабораторное оборудование
Пищевая промышленность (для неагрессивных сред)
Рекомендации по монтажу
Установка: Клапан должен устанавливаться вертикально, в непосредственной близости от защищаемого узла (сосуда или трубопровода).
Герметизация: Для конической резьбы NPT 1/2" обязательно использование качественных уплотнительных материалов (лента ФУМ, анаэробный герметик или лен с пастой), совместимых с рабочей средой.
Отвод среды: Выходное отверстие рекомендуется направлять в безопасную зону или подключать к дренажной линии, чтобы исключить риск травмирования персонала струей газа или жидкости при срабатывании.
Проверка: Регулярно проводите визуальный осмотр на предмет утечек и загрязнений. Не допускайте закисания подвижных частей.
Замена: При обнаружении постоянной утечки в закрытом состоянии или невозможности возврата в исходное положение после срабатывания, клапан подлежит обязательной замене.
