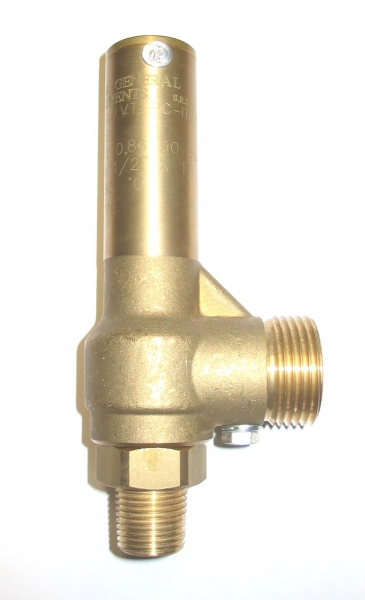

Клапан сброса давления G14/S NPT 3/4" GAS 1" brass, PTFE (-196/+250) - 39 bar

Клапан сброса давления (предохранительный клапан) с резьбовым соединением G1/4" (вход) и NPT 3/4" (выход) — это надежное устройство защиты оборудования, работающего под давлением, от превышения допустимых норм. Изготовленный из высококачественной латуни (Brass) с уплотнением из политетрафторэтилена (PTFE/Teflon), этот клапан обеспечивает герметичность и долговечность даже в агрессивных средах. Устройство настроено на срабатывание в диапазоне давлений 19.6–25.0 бар (максимальное давление 39 бар), что делает его идеальным решением для защиты холодильных систем, ресиверов, компрессоров и пневматических линий.
Назначение и применение
Основная функция клапана — автоматический сброс избыточного давления рабочей среды (газа или жидкости) при достижении критического уровня, предотвращая разрушение сосудов, трубопроводов и другого оборудования. После снижения давления до безопасного уровня клапан автоматически закрывается.
Применяется в:
Холодильных установках и чиллерах (защита конденсаторов, ресиверов)
Пневматических системах и компрессорах
Гидравлических системах
Сосудах под давлением (бойлеры, теплообменники)
Промышленном оборудовании, требующем защиты от гидроударов и скачков давления
Технические характеристики
Тип соединения: Вход G1/4" (резьба трубная цилиндрическая), Выход NPT 3/4" (резьба трубная коническая)
Материал корпуса: Латунь (Brass)
Материал уплотнения: PTFE (Тефлон)
Диапазон давления срабатывания: 19.6 – 25.0 бар
Максимальное рабочее давление: 39 бар
Рабочая среда: Воздух, газы, хладагенты, неагрессивные жидкости
Температурный диапазон: Стандартный для промышленных применений (уточняется по паспорту, обычно от -20°C до +120°C для PTFE)
Особенности конструкции
Клапан выполнен из прочной латуни, которая обладает высокой устойчивостью к коррозии и механическим нагрузкам. Использование уплотнения из PTFE (тефлона) гарантирует:
Высокую химическую стойкость к большинству хладагентов и масел.
Надежную герметичность в закрытом состоянии.
Долгий срок службы без потери эластичности.
Конструкция клапана проста и надежна: пружинный механизм удерживает запорный элемент в закрытом положении до тех пор, пока давление среды не превысит силу натяжения пружины. При превышении порога срабатывания (19.6–25.0 бар) клапан открывается, сбрасывая излишки среды через выходной патрубок NPT 3/4".
Преимущества
Надежная защита оборудования от аварийного превышения давления
Качественные материалы: латунный корпус и тефлоновое уплотнение
Точная настройка на срабатывание в диапазоне 19.6–25.0 бар
Высокая герметичность благодаря уплотнению PTFE
Универсальность резьбовых соединений (G1/4" и NPT 3/4")
Компактные размеры и простота монтажа
Долговечность и устойчивость к коррозии
Доступная стоимость при высоком качестве исполнения
Область применения
Промышленные холодильные системы
Компрессорные станции
Пневматические инструменты и линии
Системы водоснабжения и отопления
Химическая и пищевая промышленность (для неагрессивных сред)
Энергетика и ЖКХ
Рекомендации по монтажу
Установка: Клапан должен устанавливаться вертикально, в непосредственной близости от защищаемого оборудования.
Герметизация: Используйте качественные уплотнительные материалы (ленту ФУМ, анаэробный герметик) для резьбовых соединений, особенно для конической резьбы NPT на выходе.
Отвод среды: Выходной патрубок (NPT 3/4") рекомендуется подключать к дренажной линии или направлять в безопасное место, чтобы избежать травмирования персонала при срабатывании клапана.
Проверка: Регулярно проводите визуальный осмотр и проверку работоспособности клапана согласно регламенту технического обслуживания. Не допускайте закисания подвижных частей.
Замена: При обнаружении утечек в закрытом состоянии или невозможности возврата в исходное положение после срабатывания, клапан подлежит замене.
