Щит управления AKO-15653

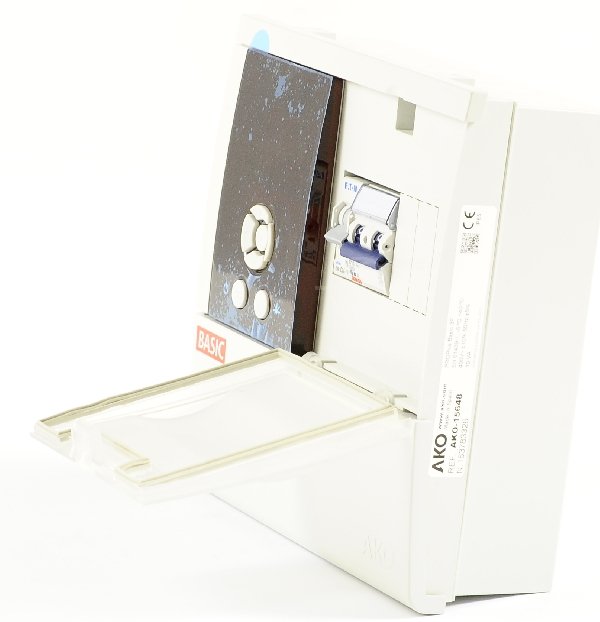

Щит управления AKO-15653 от ведущего европейского производителя климатического оборудования AKO – это профессиональное готовое решение для автоматизации систем охлаждения с одним компрессором и вентиляторами испарителя. Устройство представляет собой полностью собранный, протестированный и настроенный электрический щит, оснащенный многофункциональным контроллером, который обеспечивает точное управление температурным режимом, компрессором и системой оттайки в холодильных камерах, морозильных установках и торговых витринах.
Основные характеристики
Производитель: AKO (Испания)
Модель: 15653
Тип устройства: Щит управления холодильной установкой (готовый комплект)
Напряжение питания: 230В / 50Гц
Количество компрессоров: 1
Управление вентиляторами: Да (вентиляторы испарителя/воздухоохладителя)
Тип оттайки: Электрическая (ТЭНы) или реверсивная
Степень защиты корпуса: IP54 (пыле- и влагозащищенный)
Материал корпуса: Металл с порошковым покрытием
Комплектация щита управления
Щит AKO-15653 включает в себя все необходимые компоненты для быстрого монтажа и запуска системы охлаждения:
✓ Многофункциональный контроллер AKO – основной элемент управления с расширенным функционалом
✓ Датчики температуры – высокоточные сенсоры NTC для контроля температуры воздуха и испарителя
✓ Электрический шкаф – прочный металлический корпус со степенью защиты IP54
✓ Пусковая и защитная аппаратура – контакторы, автоматы защиты, тепловые реле
✓ Реле времени и промежуточные реле – для управления циклами оттайки и вентиляторами
✓ Клеммные колодки – маркированные клеммы для удобного подключения внешних цепей
✓ Схема электрическая принципиальная – подробная инструкция по монтажу внутри щита
✓ Руководство пользователя – документация на русском языке с описанием параметров
Функциональные возможности
Щит управления AKO-15653 обеспечивает комплексный контроль над системой охлаждения:
✓ Автоматическое управление компрессором – включение и выключение компрессора в зависимости от показаний датчика температуры воздуха в камере
✓ Управление вентиляторами испарителя – автоматический контроль работы вентиляторов воздухоохладителя с возможностью задержки включения после остановки компрессора
✓ Электрическая оттайка испарителя – организация цикла оттайки с помощью встроенных ТЭНов или управление внешними нагревательными элементами через силовые контакты
✓ Контроль температуры испарителя – дополнительный датчик отслеживает температуру испарителя для оптимизации процесса оттайки и предотвращения обмерзания
✓ Защита оборудования – встроенные автоматы защиты, тепловые реле и предохранители предотвращают перегрузки, короткое замыкание и перегрев компрессора
✓ Гибкая настройка параметров – возможность регулировки уставок температуры, длительности и периодичности оттайки, задержек включения вентиляторов и других параметров
✓ Индикация состояния – светодиодные индикаторы на контроллере отображают текущий режим работы (охлаждение, оттайка, авария)
✓ Готовность к монтажу – полностью собранная и протестированная конструкция экономит время на сборку, подключение и пусконаладку
Область применения
Щит управления AKO-15653 идеально подходит для следующих объектов и систем:
Холодильные и морозильные камеры – продуктовые склады, камеры хранения мяса, рыбы, овощей, фруктов
Камеры шоковой заморозки – быстрая заморозка продукции с интенсивным охлаждением
Торговые холодильные витрины и горки – супермаркеты, магазины, рынки с принудительной циркуляцией воздуха
Холодильные прилавки с воздухоохладителями – мясные, рыбные, молочные отделы
Промышленные холодильные установки – пищевая промышленность, перерабатывающие предприятия
Камеры созревания и ферментации – сыроварни, колбасные цеха, винодельни
Кондиционированные помещения – серверные, архивы, лаборатории с точным контролем температуры
Ледогенераторы и льдогенераторные установки – производство и хранение льда
Преимущества щита управления AKO-15653
Готовое профессиональное решение – не требует дополнительной сборки, подбора и настройки отдельных компонентов
Экономия времени и средств – быстрый монтаж и запуск системы сокращают затраты на установку до 50%
Расширенный функционал – управление не только компрессором, но и вентиляторами, и системой оттайки
Электрическая оттайка – эффективное удаление льда с испарителя с помощью ТЭНов, что критично для низкотемпературных камер
Надежность и долговечность – качественная комплектующая база от проверенного испанского производителя AKO
Защита IP54 – корпус устойчив к пыли и брызгам воды, подходит для установки в холодильных камерах и технических помещениях
Безопасность эксплуатации – многоуровневая система защиты предотвращает выход из строя дорогостоящего оборудования
Энергоэффективность – оптимизированные алгоритмы работы снижают энергопотребление и продлевают срок службы компрессора
Универсальность – совместимость с различными типами компрессоров и воздухоохладителей
Простота обслуживания – удобный доступ к компонентам, четкая маркировка проводов и клемм
Технические особенности
Многофункциональный контроллер:
«Сердце» системы – интеллектуальный контроллер AKO, который непрерывно анализирует показания нескольких датчиков температуры и управляет всеми элементами системы охлаждения. Контроллер поддерживает различные режимы работы и позволяет тонко настраивать параметры под конкретные задачи.
Система управления вентиляторами:
В отличие от базовых моделей, щит AKO-15653 оснащен функцией управления вентиляторами испарителя. Вентиляторы могут работать:
Постоянно во время работы компрессора
С задержкой включения после старта компрессора (для предотвращения разбрызгивания конденсата)
С задержкой выключения после остановки компрессора (для более полного использования холода испарителя)
В специальном режиме во время оттайки (обычно выключаются)
Электрическая оттайка:
Для систем, работающих при отрицательных температурах (морозильные камеры), естественная оттайка недостаточна. Щит AKO-15653 поддерживает электрическую оттайку с помощью ТЭНов, установленных на испарителе. Процесс оттайки контролируется по:
Времени – фиксированные интервалы между оттайками
Температуре испарителя – оттайка начинается при достижении определенной температуры обмерзания
Комбинированному методу – сочетание временного и температурного контроля
Защитные функции:
Защита компрессора от перегрузки – тепловое реле отключает компрессор при превышении номинального тока
Защита от короткого замыкания – автоматические выключатели мгновенно обесточивают цепь при КЗ
Защита от перепадов напряжения – стабилизация питания контроллера
Защита от неправильной фазировки (для трехфазных модификаций)
Аварийная сигнализация – индикация неисправностей на панели контроллера
Подключение:
Щит оснащен удобными маркированными клеммными колодками для подключения:
Питающей сети 230В (фаза, ноль, заземление)
Компрессора (силовые контакты)
Вентиляторов испарителя
ТЭНов оттайки
Датчиков температуры (воздуха и испарителя)
Дверного контакта (опционально)
Аварийной сигнализации (опционально)
Режимы работы
Щит управления AKO-15653 поддерживает несколько режимов работы:
1. Режим охлаждения:
Компрессор включен
Вентиляторы испарителя работают
ТЭНЫ оттайки выключены
Температура в камере снижается до заданной уставки
2. Режим оттайки:
Компрессор выключен
Вентиляторы испарителя выключены (или работают в специальном режиме)
ТЭНЫ оттайки включены
Лед на испарителе тает
Длительность оттайки ограничена по времени и/или температуре
3. Режим ожидания:
Компрессор выключен (температура достигнута)
Вентиляторы могут работать с задержкой
ТЭНЫ оттайки выключены
Система ожидает повышения температуры для следующего цикла охлаждения
4. Аварийный режим:
При обнаружении неисправности (перегрев, перегрузка, обрыв датчика)
Система останавливается
Индицируется код ошибки
Требуется вмешательство обслуживающего персонала
Монтаж и установка
Щит управления AKO-15653 разработан с учетом простоты и безопасности монтажа:
Этапы установки:
Выбор места установки – щит рекомендуется устанавливать в техническом помещении или снаружи холодильной камеры в месте, защищенном от прямых солнечных лучей и атмосферных осадков
Крепление корпуса – щит крепится к стене с помощью предусмотренных монтажных отверстий (4 точки крепления)
Подключение питания – подключение фазы (L), нуля (N) и заземления (PE) к входным клеммам щита через внешний автоматический выключатель
Подключение компрессора – подключение силовых проводов компрессора к выходным клеммам с соблюдением фазировки
Подключение вентиляторов – подключение двигателей вентиляторов испарителя к соответствующим клеммам
Подключение ТЭНов оттайки – подключение нагревательных элементов испарителя к силовым выходам оттайки
Установка датчиков температуры:
Датчик температуры воздуха размещается в контролируемой зоне камеры (обычно в средней части, вдали от дверей и испарителя)
Датчик температуры испарителя крепится непосредственно на трубки испарителя или в специальное гнездо
Подключение дополнительных устройств (опционально):
Дверной контакт – для остановки вентиляторов при открытии двери
Аварийная сигнализация – световая или звуковая сигнализация при неисправности
Проверка соединений – визуальный осмотр и проверка надежности всех подключений
Настройка параметров – установка требуемой температуры, параметров оттайки и других рабочих характеристик через меню контроллера
Тестовый запуск – проверка работы всех функций в ручном и автоматическом режимах
Важно: Монтаж должен выполняться квалифицированными электриками с допуском к работам с электроустановками до 1000В. Перед первым включением необходимо проверить правильность всех подключений и отсутствие коротких замыканий.
Настройка параметров контроллера
Контроллер позволяет настроить следующие основные параметры:
Уставка температуры – желаемая температура в камере
Гистерезис – разница между температурой включения и выключения компрессора
Интервал оттайки – время между циклами оттайки
Длительность оттайки – максимальное время работы ТЭНов
Температура окончания оттайки – температура испарителя, при которой оттайка прекращается
Задержка включения вентиляторов – время задержки после старта компрессора
Задержка выключения вентиляторов – время работы вентиляторов после остановки компрессора
Защита компрессора – минимальное время между включениями компрессора
Подробное описание всех параметров и способов их настройки содержится в руководстве пользователя, входящем в комплект поставки.
