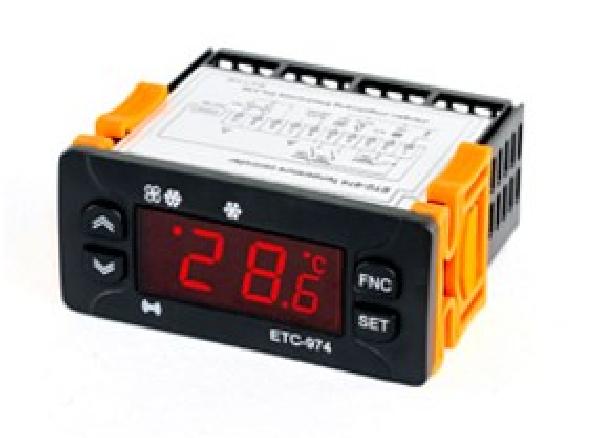

Контроллер Elitech ETC-974

Elitech ETC-974 – это универсальный электронный терморегулятор с двумя релейными выходами, предназначенный для точного поддержания температуры в системах охлаждения, нагрева или вентиляции. Благодаря наличию двух независимых каналов управления, устройство может одновременно контролировать компрессор и систему оттайки, либо работать в режиме «нагрев/охлаждение» (например, в инкубаторах или климатических камерах).
Модель ETC-974 отличается надежной конструкцией, защитой от влаги и простым интерфейсом настройки, что делает ее отличным выбором для модернизации существующего оборудования или сборки новых установок.
Основные технические характеристики
Производитель: Elitech
Модель: ETC-974
Тип устройства: Двухступенчатый цифровой терморегулятор
Напряжение питания: 220–240В AC, 50/60 Гц
Диапазон измерения температуры: от -50°C до +99°C
Точность измерения: ±1°C
Количество релейных выходов: 2
Реле 1: Основное (например, компрессор или нагреватель)
Реле 2: Дополнительное (например, оттайка, вентилятор или второй каскад)
Максимальная нагрузка на каждое реле:
Активная нагрузка: до 10–15 А (рекомендуется использование контакторов для мощных нагрузок)
Индуктивная нагрузка: меньше активной
Тип датчика: NTC (термистор), входит в комплект
Длина кабеля датчика: Стандартно 2 метра
Размеры корпуса: Компактные, для врезного монтажа (стандартное посадочное место)
Степень защиты передней панели: IP65 (защита от пыли и струй воды)
(Примечание: Точные габариты монтажного отверстия и предельные токи рекомендуется уточнять в паспорте изделия перед проектированием щита.)
Функциональные возможности
Двухканальное управление:
Режим Холод + Оттайка: Первое реле управляет компрессором, второе – ТЭНами оттайки или вентиляторами.
Режим Нагрев + Охлаждение: Первое реле включает нагреватель при падении температуры ниже уставки, второе – включает охлаждение при превышении температуры выше уставки.
Каскадное управление: Возможность включения второй ступени мощности при высокой нагрузке.
Защита компрессора:
Функция задержки времени включения (Anti-short cycle) защищает двигатель от частых пусков и гидравлических ударов.
Гибкая настройка параметров:
Регулировка гистерезиса (дифференциала) для каждого канала отдельно.
Калибровка показаний датчика температуры.
Настройка минимального времени работы и простоя.
Индикация и сигнализация:
Яркий LED-дисплей отображает текущую температуру.
Светодиодные индикаторы состояния реле (Work/Defrost или Heat/Cool).
Коды ошибок при обрыве или замыкании датчика.
Область применения
Холодильные витрины и шкафы: Управление компрессором и автоматической оттайкой испарителя.
Инкубаторы и термошкафы: Поддержание строгого температурного режима с возможностью подогрева и охлаждения.
Пивные охладители (Кегераторы): Контроль температуры напитков.
Теплицы и парники: Автоматизация систем обогрева и вентиляции.
Аквариумистика: Поддержание температуры воды (при использовании влагостойкого датчика).
Бытовые и полупромышленные холодильники: Модернизация старых механических термостатов.
Преимущества Elitech ETC-974
✅ Универсальность: Два реле позволяют решать более сложные задачи по сравнению с одноканальными моделями.
✅ Надежность: Качественная элементная база и защита от помех.
✅ Влагозащита IP65: Подходит для установки в помещениях с повышенной влажностью и на дверях холодильных камер.
✅ Простота монтажа: Стандартные размеры корпуса облегчают замену старых аналогов.
✅ Доступная цена: Высокая функциональность по стоимости бюджетного сегмента.
✅ Русифицированная инструкция: Понятное руководство по настройке параметров.
Схемы подключения и рекомендации
Подключение питания: Фаза и ноль подключаются к соответствующим клеммам питания регулятора.
Подключение нагрузок:
К выходу Relay 1 подключается основное устройство (компрессор или нагреватель).
К выходу Relay 2 подключается вспомогательное устройство (ТЭН оттайки, вентилятор или второй нагреватель).
Важно: При мощности нагрузки более 1 кВт обязательно используйте магнитные пускатели (контакторы), управляемые сигналами с реле регулятора. Прямое подключение мощных двигателей может вывести реле из строя.
Датчик: Устанавливается в зоне контроля температуры. Избегайте размещения датчика рядом с источниками тепла или холода, чтобы показания были репрезентативными для всего объема.
