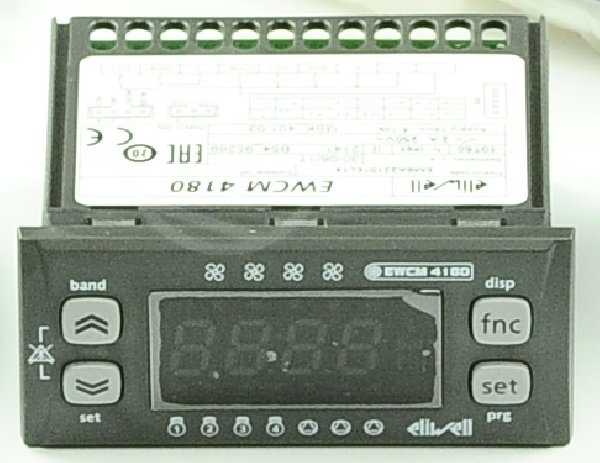

Контроллер Eliwell EWCM 4180

Eliwell EWCM 4180 – это мощный электронный контроллер от итальянского производителя Carel (бренд Eliwell), разработанный для управления сложными холодильными установками. Модель 4180 отличается увеличенным количеством дискретных и аналоговых входов/выходов по сравнению со стандартными версиями, что позволяет управлять большим числом исполнительных механизмов без использования дополнительных внешних реле.
Устройство предназначено для монтажа в электрические шкафы (на DIN-рейку) и обеспечивает полный контроль над компрессорами, системами оттайки, вентиляторами испарителя и конденсатора, а также поддерживает интеграцию в системы диспетчеризации через интерфейс RS-485.
Основные технические характеристики
Производитель: Eliwell (Carel Industries, Италия)
Модель: EWCM 4180
Тип монтажа: На DIN-рейку (стандартная ширина модуля)
Напряжение питания: 230В AC ±10%, 50/60 Гц
Дисплей: LCD (жидкокристаллический) с подсветкой для отображения температуры, статуса работы и кодов ошибок
Интерфейс связи: RS-485 с поддержкой протокола Modbus RTU
Аналоговые входы (датчики): 3 или 4 (для подключения зондов NTC или PTC, в зависимости от конфигурации)
Цифровые входы: До 4-6 (для дверных контактов, кнопок, сигналов давления и т.д.)
Релейные выходы: Увеличенное количество реле (до 6-8 потенциально свободных контактов) для прямого управления нагрузками
Максимальный ток коммутации реле:
Силовые реле (компрессор/оттайка): обычно до 16А
Сигнальные реле: обычно до 8А
(Точные значения тока следует уточнять в паспорте конкретной партии)
Степень защиты: Корпус IP20 (для установки внутри щита), передняя панель может иметь защиту IP65 при соответствующем монтаже
Функциональные возможности
Благодаря расширенной аппаратной базе, EWCM 4180 реализует сложные алгоритмы управления:
Управление компрессорами:
Поддержка работы одного или двух компрессоров.
Алгоритм ротации (чередования) наработки часов для равномерного износа.
Каскадное управление производительностью.
Защита от коротких циклов включения/выключения.
Продвинутая система оттайки:
Управление электрической оттайкой (ТЭНы).
Управление реверсивной оттайкой (горячим газом).
Интеллектуальное завершение оттайки по температуре испарителя или времени.
Управление капельной паузой (время ожидания стекания влаги перед запуском вентиляторов).
Управление вентиляторами:
Контроль вентиляторов испарителя (задержка старта, остановка при открытой двери, работа во время оттайки).
Контроль вентиляторов конденсатора (поддержание давления конденсации в зависимости от температуры наружного воздуха).
Расширенный мониторинг и безопасность:
Контроль высокого и низкого давления (при подключении прессостатов или датчиков давления).
Аварийная сигнализация по температуре, обрыву датчиков, перегрузке компрессора.
Ведение журнала аварий (событий).
Интеграция в сети:
Протокол Modbus RTU позволяет подключать контроллер к SCADA-системам, шлюзам удаленного мониторинга (например, Carel pCOWeb) и другим устройствам верхнего уровня.
Область применения
Модель EWCM 4180 идеально подходит для объектов, требующих надежной автоматизации:
Крупные промышленные холодильные камеры и морозильники.
Распределительные центры и логистические хабы.
Системы центрального холодоснабжения (чиллеры).
Торговое оборудование супермаркетов (центральные стойки).
Пищевые производства и перерабатывающие заводы.
Фармацевтические склады с жесткими требованиями к температурному режиму.
Преимущества Eliwell EWCM 4180
✅ Расширенная коммутация: Большое количество встроенных реле снижает затраты на внешнюю пусковую аппаратуру и упрощает схему щита.
✅ Надежность Carel/Eliwell: Высокое качество компонентов и стабильность работы в промышленных условиях.
✅ Гибкость настройки: Возможность адаптации под уникальные требования конкретного объекта.
✅ Цифровая связь: Готовность к работе в составе "Умного здания" или системы IoT.
✅ Удобство обслуживания: Четкая индикация состояния и понятная структура меню.
✅ Универсальность датчиков: Поддержка как NTC, так и PTC зондов.
