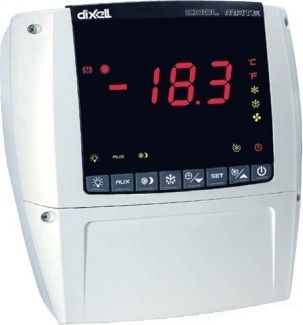

Контроллер Dixell XLR170 -5O1C2 NTC CAR.DIR. 230V

Dixell XLR170-5O1C2 – это многофункциональный электронный контроллер от итальянского концерна Dixell (Emerson), предназначенный для управления средне- и низкотемпературными холодильными установками. Устройство сочетает в себе надежность классических терморегуляторов и расширенные возможности по управлению дополнительными нагрузками, такими как вентиляторы, оттайка и сигнализация.
Модель поддерживает подключение стандартных датчиков температуры NTC и работает от сети 230В. Благодаря наличию пяти релейных выходов, контроллер позволяет реализовать сложные алгоритмы работы оборудования без использования внешних промежуточных реле, что упрощает схему электрического щита и снижает стоимость монтажа.
Основные технические характеристики
Производитель: Dixell (Emerson, Италия)
Серия: XLR (eXtended Logic Relay)
Модель: XLR170-5O1C2
Напряжение питания: 230В AC, 50/60 Гц
Тип поддерживаемых датчиков: NTC (термисторы)
Количество аналоговых входов: 2 (для датчиков температуры воздуха и испарителя)
Количество релейных выходов: 5 (универсальные потенциально свободные контакты)
Реле 1: Компрессор
Реле 2: Оттайка (ТЭНы или реверс)
Реле 3: Вентиляторы испарителя
Реле 4: Дополнительное (сигнализация, свет, клапан)
Реле 5: Дополнительное (резерв или каскад)
Цифровые входы: Наличие универсальных дискретных входов (для дверных контактов, кнопок, аварийных сигналов)
Интерфейс связи: RS-485 (протокол Modbus RTU или proprietary Dixell) – подтверждается наличием порта на корпусе
Дисплей: LCD или LED (в зависимости от ревизии, обычно отображает температуру и статус)
Степень защиты передней панели: IP65 (при монтаже с уплотнителем)
Монтаж: Панельный (врезной)
(Примечание: Точное назначение каждого реле программируется пользователем в зависимости от задачи.)
Функциональные возможности
Управление охлаждением:
Поддержание заданной температуры воздуха в камере.
Управление одним компрессором с защитой от частых включений.
Возможность каскадного управления (при использовании дополнительных реле).
Продвинутая система оттайки:
Управление электрической оттайкой (ТЭНы).
Управление реверсивной оттайкой (горячим газом).
Интеллектуальное завершение оттайки по времени или температуре испарителя.
Управление капельной паузой (время ожидания перед запуском вентиляторов).
Управление вентиляторами испарителя:
Автоматическое включение/выключение в зависимости от режима работы.
Остановка при открытой двери камеры.
Работа во время оттайки (опционально).
Расширенная логика (5 реле):
Благодаря пяти выходам, контроллер может управлять дополнительным оборудованием: освещением камеры, электромагнитными клапанами, вторым вентилятором конденсатора или внешней аварийной сигнализацией.
Сетевое взаимодействие:
Интеграция в системы диспетчеризации через порт RS-485.
Удаленный мониторинг и настройка параметров.
Область применения
Холодильные камеры среднего объема (склады, магазины).
Торговые витрины и горки сложной конфигурации.
Конденсаторные агрегаты с дополнительными функциями.
Системы кондиционирования воздуха.
Оборудование, требующее управления несколькими независимыми нагрузками.
Преимущества Dixell XLR170-5O1C2
✅ Многофункциональность: 5 реле позволяют заменить несколько отдельных устройств автоматики.
✅ Современная платформа: Серия XLR является актуальной заменой устаревающим моделям, с улучшенной логикой и надежностью.
✅ Точность измерений: Поддержка качественных датчиков NTC.
✅ Защита IP65: Возможность установки во влажных зонах торговых залов.
✅ Гибкость настройки: Широкий диапазон программируемых параметров под любые технологические процессы.
✅ Сетевая готовность: Легкая интеграция в умные системы учета и контроля.
