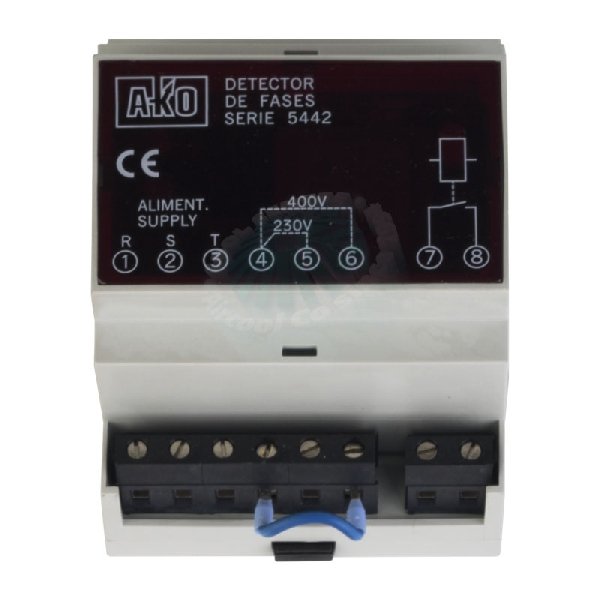

Реле контроля фаз AKO-5442B

✓ Реле контроля фаз AKO-5442B — профессиональное устройство защиты трехфазной электрической сети, предназначенное для автоматического контроля чередования фаз, обнаружения обрыва фазы и недопустимых отклонений напряжения с целью предотвращения аварийных режимов работы промышленного и коммерческого электрооборудования.
✓ Основное назначение: защита трехфазных электродвигателей вентиляторов, насосов, компрессоров, чиллеров и другого промышленного оборудования от повреждений, вызванных неправильным чередованием фаз, обрывом фазы, значительным снижением напряжения в сети; автоматическое отключение нагрузки при аварийных параметрах сети и предотвращение запуска оборудования в нештатных условиях.
✓ Конструктивные особенности: компактный корпус для монтажа на стандартную DIN-рейку 35 мм; универсальная схема подключения с возможностью работы как в трехфазных, так и в однофазных сетях путем установки перемычки между соответствующими контактами; надежное электромагнитное реле с контактной группой на 8 А обеспечивает коммутацию цепей управления; светодиодная индикация состояния выхода позволяет оперативно контролировать работоспособность устройства; отсутствие необходимости во внешнем питании — реле питается непосредственно от контролируемой сети.
✓ Технические характеристики:
✓ Модель: AKO-5442B
✓ Тип устройства: реле контроля фаз и напряжения
✓ Номинальное напряжение сети: 380–400 В переменного тока, 50 Гц (трехфазная) / 220–240 В (однофазная)
✓ Максимальный ток контакта реле: 8 А (при резистивной нагрузке, 250 В)
✓ Функции защиты: контроль чередования фаз, обнаружение обрыва фазы, контроль снижения напряжения
✓ Порог срабатывания при снижении напряжения на одной фазе: более 20% от номинального
✓ Порог срабатывания при снижении напряжения на всех фазах: более 25% от номинального
✓ Порог срабатывания в однофазном режиме: снижение напряжения более 35% от номинального
✓ Время срабатывания: мгновенное при обнаружении неправильного чередования фаз, задержка при просадке напряжения (типично 0,1–0,5 с)
✓ Способ подключения: трехфазная сеть — перемычка между контактами 4-6; однофазная сеть — перемычка между контактами 4-5
✓ Выходной контакт: 1 переключающий контакт (НО/НЗ/общий)
✓ Индикация: светодиод состояния выходного реле
✓ Способ монтажа: на DIN-рейку 35 мм
✓ Степень защиты корпуса: IP20 (для установки в электрощите)
✓ Рабочая температура: от -10 °С до +50 °С
✓ Потребляемая мощность: минимальная, питание от контролируемой сети
✓ Габаритные размеры: стандартный модуль шириной 17,5–22,5 мм
✓ Масса: около 80–120 г
✓ Страна производства: Турция / Европа (бренд AKO)
✓ Бренд: AKO
✓ Гарантия: 12–24 месяца
✓ Ключевые преимущества:
✓ Комплексная защита фаз — одновременный контроль чередования, обрыва и просадки напряжения предотвращает большинство аварийных ситуаций в трехфазных сетях
✓ Универсальность применения — возможность работы как в трехфазных, так и в однофазных сетях путем простой установки перемычки
✓ Надежная коммутация — контактная группа на 8 А позволяет управлять цепями управления контакторов, пускателей и промежуточных реле
✓ Простой монтаж — установка на стандартную DIN-рейку и интуитивная схема подключения ускоряют ввод устройства в эксплуатацию
✓ Светодиодная индикация — наглядный контроль состояния выходного реле упрощает диагностику и обслуживание
✓ Автономное питание — отсутствие необходимости во внешнем источнике питания повышает надежность и упрощает схему подключения
✓ Быстрое срабатывание — мгновенная реакция на неправильное чередование фаз предотвращает запуск двигателя в обратную сторону
✓ Компактность — небольшие габариты позволяют размещать реле в щитах с ограниченным пространством
✓ Доступная цена — экономичное решение для повышения надежности электрооборудования
✓ Соответствие стандартам — продукция сертифицирована для использования в промышленных и коммерческих объектах
✓ Область применения: системы промышленной вентиляции и кондиционирования (вентиляторные установки, чиллеры, компрессорно-конденсаторные блоки), насосные станции водоснабжения и отопления, компрессорное оборудование, холодильные установки и хладокомбинаты, станки и механизмы с трехфазным приводом, лифтовое оборудование, системы автоматики зданий, объекты инфраструктуры и ЖКХ, пищевые и фармацевтические производства.
✓ Совместимость с оборудованием: реле AKO-5442B предназначено для защиты трехфазных асинхронных электродвигателей мощностью до 3–4 кВт (при прямом управлении) или для коммутации цепей управления контакторов и магнитных пускателей любой мощности; совместимо с оборудованием, чувствительным к правильному чередованию фаз (насосы, компрессоры, вентиляторы); может использоваться в однофазных сетях для контроля просадки напряжения.
✓ Рекомендации по монтажу и подключению: монтаж устройства осуществляется в распределительный щит или шкаф управления на стандартную DIN-рейку 35 мм; перед подключением определить тип сети (трехфазная или однофазная) и установить перемычку в соответствующее положение (контакты 4-6 для трехфазной, 4-5 для однофазной); подключить фазные проводники L1, L2, L3 к соответствующим клеммам входа реле; выходные контакты реле включить в цепь управления катушки контактора или пускателя согласно принципиальной схеме; после монтажа проверить правильность подключения, подать питание и убедиться в корректной индикации; при необходимости проверить срабатывание реле путем имитации обрыва фазы или изменения чередования. Рекомендуется устанавливать реле до контактора нагрузки для обеспечения защиты на этапе запуска.
✓ Меры предосторожности: все работы по монтажу и подключению должны выполняться квалифицированным электротехническим персоналом при полном обесточивании оборудования с соблюдением правил электробезопасности (ПТБ, ПУЭ); не превышать допустимый ток коммутации выходного контакта 8 А — при управлении мощной нагрузкой использовать промежуточное реле или контактор; не использовать реле в качестве основного средства защиты от короткого замыкания — обязательно применение автоматических выключателей или предохранителей; при эксплуатации в условиях повышенной вибрации обеспечить надежное крепление корпуса на DIN-рейке; хранить и эксплуатировать устройство в условиях, соответствующих указанному диапазону температур и влажности; при появлении признаков неисправности (отсутствие индикации, некорректное срабатывание) немедленно отключить устройство и обратиться в сервисный центр.
