Шаровые краны применяются для контроля подачи воды в системах водоснабжения, вентиляции, отопления. Различные виды кранов обеспечивают работу различного напора воды, скорости потока.

Описание

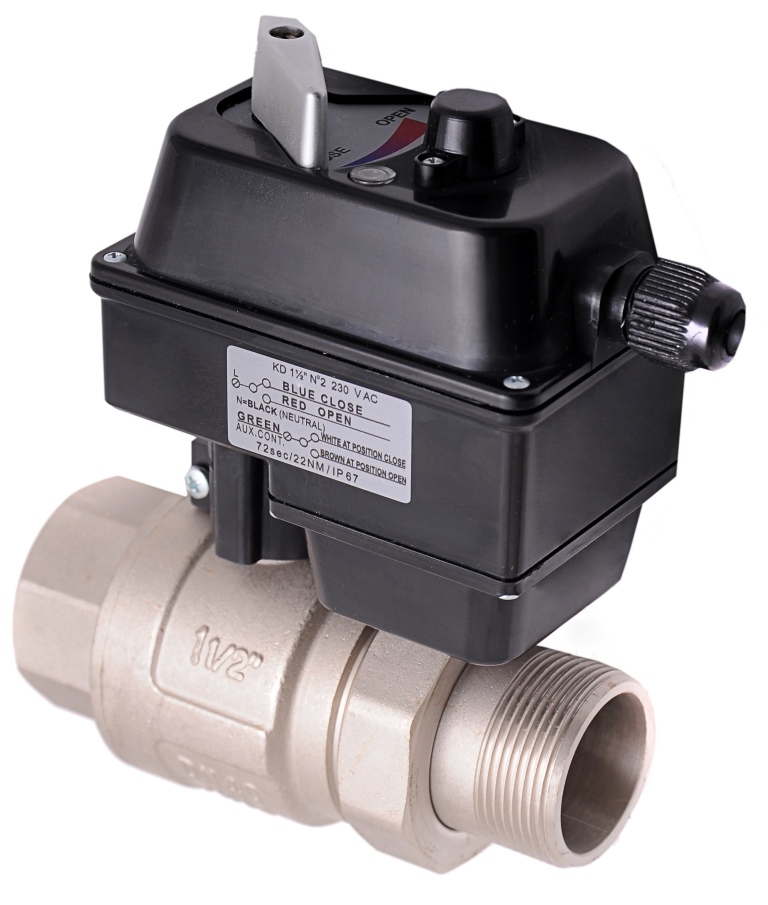

Клапаны-краны с электроприводом JES серии KD, KL, KDV, KM, KMP снабжены электроприводами, контролирующими водный поток. Существует автоматический и ручной режимы закрытия крана. Для автоматического управления, на электроприводе предусмотрена кнопка переключения. Механическое управление осуществляется при отключении электропривода и вращении специального рычажка, позволяющего частично или полностью перекрывать краном воду.
В комплект поставки также входят светодиода для переключателя, которые делают работу с прибором более удобной. Наличие специальной скобы и винта ускоряют процесс монтажа и демонтажа.

Шаровые краны данной серии изготавливаются в 5 разных исполнениях, а именно: разнонаправленные краны (вниз и в бок и без ответвлений), а также без электропривода. Краны имеют несколько стандартных диаметров рабочего отверстия от ½ до 2 дюймов.

Крепление электропривода

ИСПОЛНЕНИЕ 1:

Электропривод (поз. 1) крепится на шаровой кран (поз. 2) с помощью универсальной скобы (поз. 3).

ИСПОЛНЕНИЕ 2:

Крепление осуществляется непосредственно на шаровой кран в 4-х возможных положениях параллельно или перпендикулярно трубе.

Исполнение 1

Резьбовое соединение:
Кран шаровый резьбовое соединение
Фланцевое крепление:
Кран шаровый фланцевое крепление
  1. электропривод
  2. кран шаровой
  3. скоба универсальная

Исполнение 2

Исполнение 2

Технические характеристики

Условный проход Dy, мм 15, 20, 25, 32, 40, 50
Номинальное напряжение, В 220
Частота питания, Гц 50
Угол поворота 90°
Время поворота, с
30
Вес, кг
1.5 (привод без шарового крана)
Управляющий сигнал Открыто/закрыто
Класс защиты электропривода I
Степень защиты электропривода IP20
Климатическое исполнение электропривода УХЛ 4 и 04 по ГОСТ 15150-69
Потребляемая мощность, ВА, не более 22
Режим работы электропривода по ГОСТ 183-74 продолжительный (S1) или повторно-кратковременный с продолжительностью включения (ПВ) 60%.

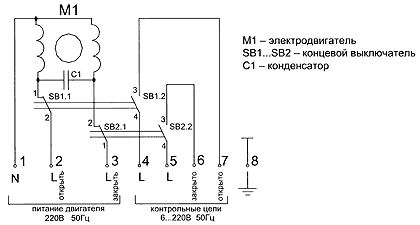

Схема электрическая принципиальная

Схема электрическая принципиальная
