Вентилятор крышный ВКР-10.0

Оформить заказ
Опции

Гарантия на данный тип вентиляторов – 18 месяцев

К особенностям крышных вентиляторов ВКР-10.0 можно отнести наличие встроенных термодатчиков, которые используются для защиты электродвигателя.

Комплектующие для вентилятора ВКР-10.0: реле защиты, щит управления, обратный клапан, монтажный стакан СТс, поддон, частотный регулятор скорости.

Различают два типа крышных вентиляторов ВКР-10.0: общего назначения и взрывозащищенные. Существенное отличие взрывозащищенного крышного вентилятора в том, что его изготавливают из разнородных металлов В1 и комплектуют трехфазным асинхронным электродвигателем типа АИМ.

Описание

Вентилятор крышный ВКР-10.0 является модернизированным вариантом радиального вентилятора, в котором воздушный поток с лопаток рабочего колеса направляется по диагонали в круглый корпус с горизонтальным выпуском воздуха.

Крышный радиальный вентилятор состоит из трех основных элементов: радиального колеса с назад загнутыми лопатками, круглого корпуса (также именуемого кожухом), трехфазного асинхронного электродвигателя АИР с валом.

Рабочее колесо вентилятора установлено на валу электродвигателя, который передает крутящий момент колесу. При вращении колеса вытяжной воздух поступает через входное отвертие и под действием центробежной силы перемещается между лопатками колеса к горизонтальному (относительно оси вентилятора) выпускному отверстию.

Корпус крышного вентилятора общего назначения ВКР-10.0 изготавливают из углеродистой стали и покрывают высококачественным полимером.

Применение Крышные радиальные вентиляторы ВКР-10.0 применяют в системах вытяжной вентиляции промышленных, жилых, административных, спортивных, культурных зданий и сооружений. Используют для удаления невзрывоопасных газовых сред температура которых не превышает 80°С.

Крышные вентиляторы устанавливают непосредственно на кровле, где в качестве узла прохода используют монтажный стакан. Вентиляторы крышные вытяжные ВКР-10.0 удаляют отработанный воздух, причем они могут работать как в вентиляционной сети, так и без нее. Если крышный вентилятор применяют для работы без сети воздуховодов, то со стороны всасывающего отверстия вентилятора монтируется поддон для сбора и удаления конденсата. Условия эксплуатации крышных вентиляторов ВКР-10.0: температура окружающей среды от -40°С до +40°С, умеренный климат, 1-я категория размещения по ГОСТ 15150-69. В удаляемом воздухе не должны содержаться липкие и волокнистые вещества, а наличие твердых примесей не может превышать величину 0,1г/м3.

Технические характеристики вентиляторов крышных ВКР-10,0



5,5/750

7,5/750

11,0/750

15,0/1000

18,5/1000

22,0/1000

Напряжение, В /Частота, Гц

380/50

380/50

380/50

380/50

380/50

380/50

Фазность

3

3

3

3

3

3

Потребляемая мощность, кВт

5,5

7,5

11,0

15,0

18,5

22,0

Частота вращения, об.

720

720

720

970

970

970

Ток, А

13

18

26

31

37

46

Производитель-ность, тыс. м3

19,4-40,7

22,7-47,7

26,3-54,9

26,1-53,3

29,7-61,9

36-72

Полное давление, Па

610-0

680-0

740-0

1030-0

1150-0

1250-0

Мах температура перемещения воздуха, °С

80

80

80

80

80

80

Класс защиты двигателя

IP 54

IP 54

IP 54

IP 54

IP 54

IP 54

Тип термозащиты

Встр. ТД

Встр. ТД

Встр. ТД

Встр. ТД

Встр. ТД

-

Электронное реле защиты двигателя (позисторное)

TP 220 PTC

TP 220 PTC

TP 220 PTC

TP 220 PTC

TP 220 PTC

-

Масса, кг

384

432

457

457

497

490

Регулятор скорости, электронный (част.)

ATV
21HU55N4

ATV
21HU75N4

ATV
21HU11N4

ATV
21HD15N4

ATV
21HD18N4

ATV
21HD22N4

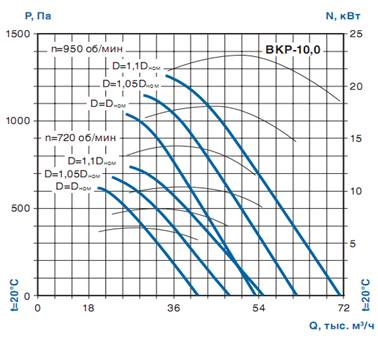

Аэродинамические характеристики вентиляторов ВКР-10,0

Крышный радиальный вентилятор ВКР-10.0 - аэродинамика

Акустические характеристики вентиляторов крышных ВКР-10.0

Об/мин

Октавная полоса со среднегеометрической частотой, Гц

Общ.

63

125

250

500

1k

2k

4k

8k

700

LpA, ДБ(А)

94

90

95

93

94

90

83

75

72

950

LpA, ДБ(А)

103

91

96

103

102

99

94

88

87
