Вентилятор крышный ВКР-12.5

Оформить заказ
Опции

Гарантия на данный тип вентилятора - 18 месяцев

Взрывозащищенный вентилятор ВКР-12,5 изготавливают из разнородных металлов В1, комплектуют взрывозащищенным электродвигателем АИМ.

Комплектующие для вентилятора ВКР-12.5: реле защиты, щит управления, обратный клапан, монтажный стакан, поддон, частотный регулятор скорости.

Описание

Крышный радиальный вентилятор низкого давления одностороннего всасывания ВКР-12,5 имеет раму, на которой крепится трехфазный асинхронный электродвигатель серии АИР. На валу электродвигателя расположено рабочее колесо с лопатками, загнутыми назад. Рабочая часть вентилятора закрыта сверху кожухом, который защищает электродвигатель и рабочее колесо от механических повреждений.

Вентилятор крышный радиальный ВКР-12,5 выпускается двух модификаций: общего назначения и взрывозащищенный. Имеется разница в исполнении этих вентиляторов: кожух крышного вентилятора ВКР-12,5 общего назначения изготавливается из углеродистой стали, покрытой высококачественным полимером, а кожух взрывозащищенного вентилятора ВКР-12,5 - из разнородных металлов В1. Для модификации взрывозащищенных вентиляторов используется взрывозащищенный электродвигатель серии АИМ.

Вокруг кожуха располагается дефлектор, который предотвращает попадание в вентиляционный канал атмосферных осадков и посторонних предметов. От перегрева вентилятор ВКР-12,5 защищают встроенные термодатчики.

Применение Крышные радиальные вентиляторы ВКР-12,5 обеспечивают вытяжную вентиляцию жилых, производственных, административных, общественных зданий и сооружений. Устанавливают крышные вытяжные радиальные вентиляторы ВКР-12,5 на крыше. Крышные вытяжные вентиляторы ВКР-12,5 используют для удаления не взрывоопасных газовоздушных смесей путем перемещения их по воздуху. При этом температура воздушной смеси не должна превышать 80°С. Конструкция крышных вентиляторов ВКР-12,5 предусматривает возможность содержания в газах твердых частиц не более 0,1г/м3, но исключает наличие липких веществ и волокнистых материалов. Вентилятор крышный ВКР-12,5 может работать как в вентиляционной сети, так и без нее. Условия эксплуатации: крышный вытяжной вентилятор ВКР-12,5 предназначен для умеренного климата 1-й категории размещения по ГОСТ 15150-69. ВКР-12,5 может функционировать при температуре окружающей среды от -40°С до +40°С.

Технические характеристики вентиляторов крышных ВКР-12,5



5,5/500

18,5/750

Напряжение, В /Частота, Гц

380/50

380/50

Фазность

3

3

Потребляемая мощность, кВт

5,5

18,5

Частота вращения, об.

470

730

Ток, А

 12

40

Производительность, тыс. м3

14,0-45,0

20,8-67,0

Полное давление, Па

430-0

960-0

Мах температура перемещения воздуха, °С

80

80

Класс защиты двигателя

IP 54

IP 54

Тип термозащиты

-

-

Электронное реле защиты двигателя (позисторное)

-

-

Масса, кг

648

858

Регулятор скорости, электронный (част.)

ATV
21HU55N4

ATV
21HD18N4

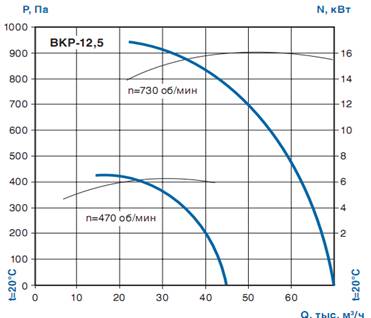

Аэродинамические характеристики вентиляторов ВКР-12,5

Вентилятор крышный радиальный ВКР-12,5

Акустические характеристики вентиляторов крышных ВКР-12.5

Об/мин

Октавная полоса со среднегеометрической частотой, Гц

Общ.

63

125

250

500

1k

2k

4k

8k

470

LpA, ДБ(А)

94

95

95

96

93

87

79

74

66

750

LpA, ДБ(А)

104

96

99

100

99

97

87

79

75


Акустическая характеристика измерена на стороне нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровень звуковой мощности на 3 дБ ниже уровня, приведенного в таблице. На границах рабочего участка аэродинамической характеристики уровень звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
