Маслоотделитель BC-OS-HS-1180 Becool

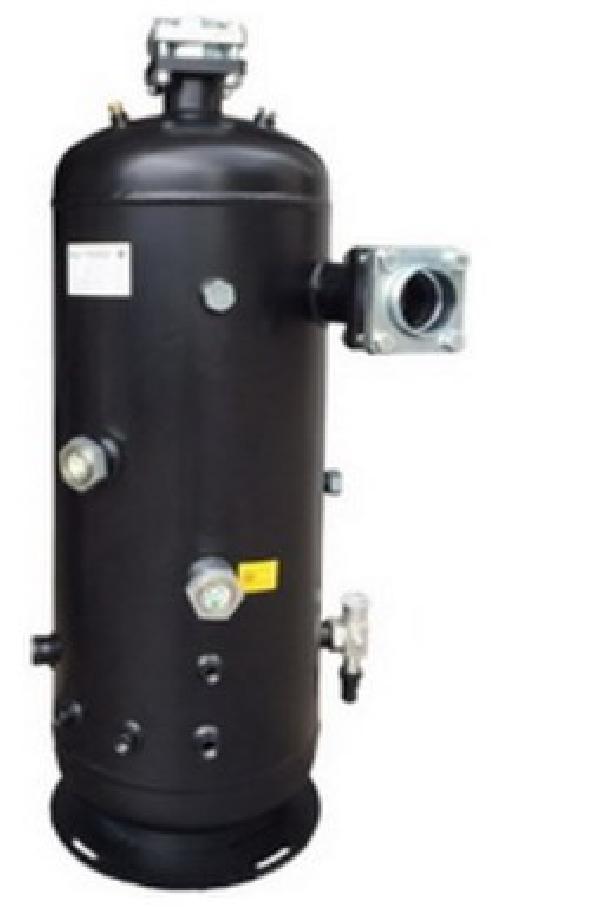

Маслоотделитель BC-OS-HS 4 5/8" (118 мм) от бренда Becool — это сверхмощное промышленное устройство для высокоэффективной сепарации компрессорного масла из потока нагнетаемых хладагентных газов. Модель относится к серии HS (Heavy Duty Super), что указывает на максимальную степень усиления конструкции, увеличенный объем сепарационной камеры и экстремально высокую пропускную способность. Оборудование предназначено для работы в холодильных системах большой и сверхбольшой мощности, обеспечивая надежную защиту дорогостоящего компрессорного оборудования и теплообменных аппаратов в условиях интенсивной эксплуатации.
Назначение и применение
Маслоотделитель предназначен для установки на линии нагнетания мощных поршневых, винтовых и центробежных компрессоров. Его ключевая задача — предотвратить попадание масла в испарители и конденсаторы, сохраняя их теплопередающую способность на максимальном уровне, и обеспечить автоматический возврат масла в картер компрессора. Это критически важно для систем с длинными трассами, сложной конфигурацией трубопроводов или высокими динамическими нагрузками. Применяется в:
Промышленных холодильных центрах большой мощности
Крупных распределительных складах холода и логистических хабах
Системах центрального кондиционирования небоскребов, торговых моллов и аэропортов
Чиллерах высокой и сверхвысокой холодопроизводительности
Тепловых насосах промышленного класса
Пищевых, фармацевтических и химических производствах
Технические характеристики
Модель: BC-OS-HS
Бренд: Becool
Присоединительный размер: 4 5/8" (118 мм)
Тип: Центробежно-фильтрационный маслоотделитель сверхмощного типа (Heavy Duty Super Series)
Рабочие хладагенты: Совместим со всеми современными хладагентами (R404A, R407C, R410A, R134a, R507, R448A, R449A, R32, R1234ze и др.)
Максимальное рабочее давление: Рассчитан на высокие давления, характерные для промышленных систем кондиционирования и холода
Особенности конструкции
Серия BC-OS-HS представляет собой топовое решение в линейке маслоотделителей Becool, превосходящее по характеристикам серии H1, H3 и H5. Устройство отличается значительно увеличенным объемом корпуса и усовершенствованной внутренней геометрией. Принцип работы основан на многоступенчатой системе очистки:
Инерционно-центробежная сепарация: При входе в расширенную камеру большого объема скорость потока резко снижается, а направление меняется, что позволяет под действием центробежной силы и гравитации отделить основную массу масла.
Глубокая коалесцирующая фильтрация: Поток проходит через многослойный фильтр высокой плотности, который эффективно задерживает мелкодисперсный масляный туман, обеспечивая степень очистки до 98-99%.
Автоматический возврат: Накопленное масло возвращается в компрессор через надежный поплавковый механизм или калиброванное дроссельное отверстие за счет разницы давлений между линией нагнетания и всасывания.
Усиленный корпус серии HS изготовлен из высокопрочной стали с антикоррозийным покрытием, способным выдерживать экстремальные вибрации, гидроудары и температурные перепады. Большой объем сепарационной камеры обеспечивает стабильную работу даже при резких скачках расхода хладагента и пиковых нагрузках на компрессор.
Преимущества
Максимальная пропускная способность благодаря размеру 4 5/8" (118 мм) и конструкции HS
Высочайшая степень сепарации масла (до 99%)
Усиленная конструкция для самых тяжелых условий эксплуатации
Надежная защита дорогостоящего компрессорного оборудования от износа и поломок
Предотвращение снижения КПД теплообменников из-за образования масляной пленки
Минимальные гидравлические потери давления в системе
Долговечность и устойчивость к коррозии и вибрациям
Снижение частоты технического обслуживания и затрат на дозаправку маслом
Оптимальное решение для систем большой и сверхбольшой мощности
Область применения
Крупные мясокомбинаты, рыбоперерабатывающие и молочные заводы
Федеральные торговые сети, гипермаркеты и распределительные центры
Офисные небоскребы, бизнес-центры и торговые моллы
Фармацевтические склады и лаборатории с жесткими температурными требованиями
Дата-центры с системами прецизионного охлаждения
Спортивные комплексы (ледовые арены, аквапарки)
Аэропорты и вокзалы с масштабными системами климат-контроля
Рекомендации по монтажу
Маслоотделитель BC-OS-HS должен устанавливаться строго вертикально на горизонтальном участке линии нагнетания, максимально близко к выходному патрубку компрессора. Важно соблюдать направление потока, указанное стрелкой на корпусе.
Для обеспечения безопасности, эффективности и удобства обслуживания рекомендуется:
Установка запорных вентилей до и после маслоотделителя для возможности обслуживания без остановки всей системы.
Монтаж обратного клапана после устройства для предотвращения обратной миграции хладагента и масла при остановке компрессора.
Установка манометров до и после маслоотделителя для контроля перепада давления на фильтрующем элементе (сигнал о засорении).
Регулярная проверка уровня масла и состояния фильтрующих элементов согласно регламенту производителя.
