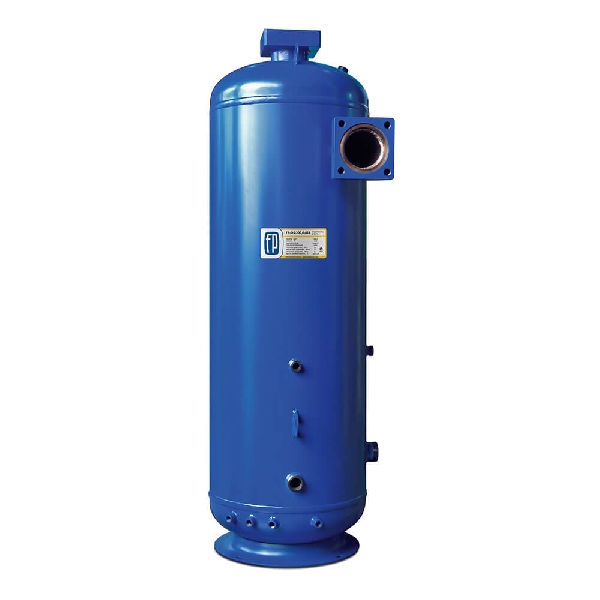

Маслоотделитель FP-OS-200-418 K1

Маслоотделитель FP-OS 200 (присоединение 4 1/8") от производителя Frigopoint — это мощное промышленное устройство для высокоэффективной сепарации компрессорного масла из потока нагнетаемых хладагентных газов. Модель предназначена для работы в холодильных системах большой и сверхбольшой мощности, обеспечивая надежную защиту дорогостоящего компрессорного оборудования и теплообменных аппаратов. Крупный присоединительный размер позволяет интегрировать устройство в магистральные трубопроводы промышленных холодильных центров без создания избыточного гидравлического сопротивления.
Назначение и применение
Маслоотделитель FP-OS 200 критически важен для систем с высокими массовыми расходами хладагента, длинными трассами и сложной архитектурой контура. Его основная задача — предотвратить попадание масла в испарители и конденсаторы, сохраняя их теплопередающую способность на максимальном уровне, и обеспечить автоматический возврат масла в картер компрессора. Применяется в:
Промышленных холодильных центрах сверхбольшой мощности
Крупных распределительных складах холода и логистических хабах
Системах центрального кондиционирования небоскребов, аэропортов и стадионов
Чиллерах высокой и сверхвысокой холодопроизводительности
Тепловых насосах промышленного класса
Пищевых, фармацевтических и химических производствах
Технические характеристики
Модель: FP-OS 200
Бренд: Frigopoint
Присоединительный размер: 4 1/8" (около 105 мм)
Тип: Центробежно-фильтрационный маслоотделитель промышленного класса
Рабочие хладагенты: Совместим со всеми современными хладагентами (R404A, R407C, R410A, R134a, R507, R448A, R449A, R1234ze и др.)
Максимальное рабочее давление: Рассчитан на высокие давления, характерные для промышленных систем
Особенности конструкции
Маслоотделитель серии FP-OS оснащен многоступенчатой системой сепарации, оптимизированной для больших объемов газа:
Инерционно-центробежная сепарация: При входе в расширенную камеру большого объема скорость потока резко снижается, а направление меняется, что позволяет под действием центробежной силы и гравитации отделить основную массу масла.
Глубокая коалесцирующая фильтрация: Поток проходит через многослойный фильтр высокой плотности, который эффективно задерживает мелкодисперсный масляный туман, обеспечивая степень очистки до 98-99%.
Автоматический возврат: Накопленное масло возвращается в компрессор через надежный поплавковый механизм или калиброванное дроссельное отверстие за счет разницы давлений между линией нагнетания и всасывания.
Корпус выполнен из высокопрочной стали с антикоррозийным покрытием, способным выдерживать экстремальные вибрации, гидроудары и температурные перепады. Увеличенный объем сепарационной камеры обеспечивает стабильную работу даже при резких скачках расхода хладагента и пиковых нагрузках на компрессор.
Преимущества
Максимальная пропускная способность благодаря размеру 4 1/8"
Высочайшая степень сепарации масла (до 99%)
Надежная конструкция от проверенного производителя Frigopoint
Защита дорогостоящего компрессорного оборудования от износа и поломок
Предотвращение снижения КПД теплообменников из-за образования масляной пленки
Минимальные гидравлические потери давления в системе
Долговечность и устойчивость к коррозии и вибрациям
Снижение частоты технического обслуживания и затрат на дозаправку маслом
Оптимальное решение для систем большой мощности
Область применения
Крупные мясокомбинаты, рыбоперерабатывающие и молочные заводы
Федеральные торговые сети, гипермаркеты и распределительные центры
Офисные небоскребы, бизнес-центры и торговые моллы
Фармацевтические склады и лаборатории с жесткими температурными требованиями
Дата-центры с системами прецизионного охлаждения
Спортивные комплексы (ледовые арены, аквапарки)
Аэропорты и вокзалы с масштабными системами климат-контроля
Рекомендации по монтажу
Маслоотделитель FP-OS 200 должен устанавливаться строго вертикально на горизонтальном участке линии нагнетания, максимально близко к выходному патрубку компрессора. Важно соблюдать направление потока, указанное стрелкой на корпусе.
Для обеспечения безопасности, эффективности и удобства обслуживания рекомендуется:
Установка запорных вентилей до и после маслоотделителя для возможности обслуживания без остановки всей системы.
Монтаж обратного клапана после устройства для предотвращения обратной миграции хладагента и масла при остановке компрессора.
Установка манометров до и после маслоотделителя для контроля перепада давления на фильтрующем элементе.
Регулярная проверка уровня масла и состояния фильтрующих элементов согласно регламенту производителя.
