Вентилятор крышный ВКРм
- Подробное описание
- Характеристики
Лопасти рабочего колеса крышного радиального вентилятора ВКРм загнуты назад. Материалом, из которого изготавливают рабочие колеса для вентилятора ВКРм, может быть пластмасса, алюминиевый сплав или сталь.
Корпус крышного вытяжного вентилятора ВКРм изготавливается из оцинкованной стали. Выход вытяжного воздуха производится вверх. Внутри вентилятора располагается специальная крышка для защиты двигателя от атмосферных осадков. Отвод воды, попавшей внутрь после дождя, производится через специальные дренажные отверстия (щели), расположенные снизу.
Вентильный электродвигатель с внешним ротором позволяет регулировать производительность вентилятора ВКРм в диапазоне 10–100% от максимальной мощности, при практически неизменном КПД.
|
№ |
Тип вентилятора |
Размеры, мм |
Масса. кг |
|||||||
|
B |
B1 |
C |
H |
D1 |
d |
d1 |
n |
|||
|
1 |
ВКРм-1,6-2-1 |
300 |
210 |
340 |
190 |
200 |
10 |
7 |
6 |
5,8 |
|
2 |
ВКРм-1,8-2-1 |
335 |
245 |
370 |
200 |
210 |
10 |
7 |
6 |
6,8 |
|
3 |
ВКРм-2-2-1 |
335 |
245 |
370 |
200 |
210 |
10 |
7 |
6 |
7,9 |
|
4 |
ВКРм-2,25-2-1 |
335 |
245 |
370 |
225 |
225 |
10 |
7 |
6 |
8,1 |
|
5 |
ВКРм-2,5-2-1 |
335 |
245 |
370 |
225 |
225 |
10 |
7 |
6 |
10 |
|
6 |
ВКРм-2,8-2-3/1 |
435 |
330 |
560 |
330 |
296 |
10 |
7 |
6 |
11 |
|
7 |
ВКРм-2,8-4-1 |
435 |
330 |
560 |
330 |
296 |
10 |
7 |
6 |
12 |
|
8 |
ВКРм-3,15-4-3/1 |
435 |
330 |
560 |
330 |
296 |
10 |
7 |
6 |
14 |
|
9 |
ВКРм-3,55-4-3/1 |
595 |
450 |
720 |
400 |
385 |
12 |
7 |
6 |
26,3 |
|
10 |
ВКРм-4-4-3/1 |
595 |
450 |
720 |
400 |
435 |
12 |
7 |
6 |
28,1 |
|
11 |
ВКРм-4,5-4-3/1 |
665 |
535 |
900 |
440 |
483 |
12 |
7 |
6 |
41,4 |
|
12 |
ВКРм-5-4-3 |
665 |
535 |
900 |
440 |
535 |
12 |
7 |
8 |
54,6 |
|
13 |
ВКРм-5,6-4-3 |
940 |
750 |
1150 |
560 |
595 |
14 |
7 |
8 |
69 |
|
14 |
ВКРм-5,6-6-3 |
940 |
750 |
1150 |
560 |
595 |
14 |
7 |
8 |
65 |
|
15 |
ВКРм-6,3-4-3 |
940 |
750 |
1150 |
560 |
660 |
14 |
7 |
8 |
82 |
|
16 |
ВКРм-6,3-6-3 |
940 |
750 |
1150 |
560 |
660 |
14 |
7 |
8 |
76,9 |
Аэродинамические характеристики: 280 – 17000 м3/час

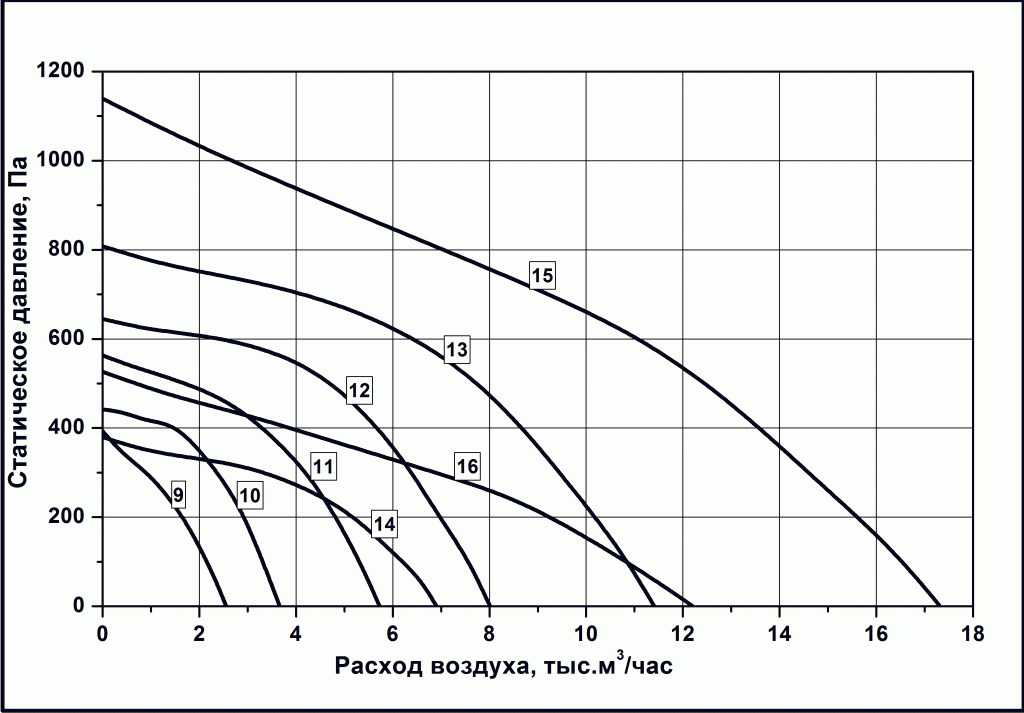

График 1

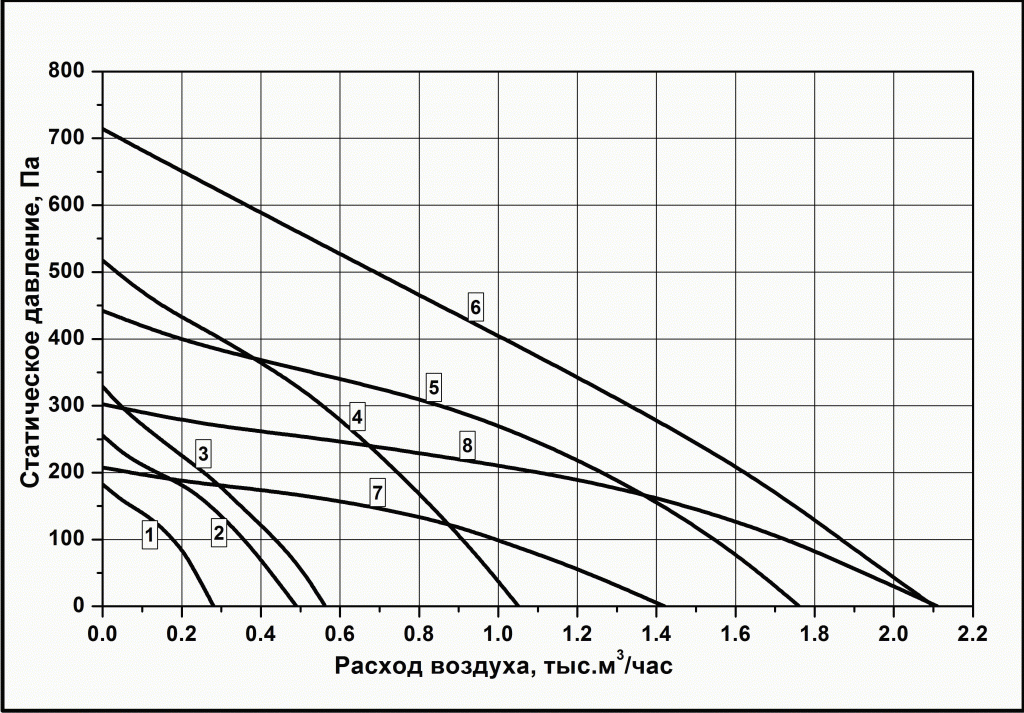

График 2
Аэродинамические характеристики и мощность двигателей вентиляторов крышных ВКРм:
|
№ |
Тип вентилятора |
Электродвигатель |
Корректированный уровень звуковой мощности, дБ(А) |
|||
|
частота, мин-1 |
мощность, кВт |
на входе |
на входе |
на выходе |
||
|
1 |
ВКРм-1,6-2-1 |
2780 |
0,04 |
52 |
41 |
47 |
|
2 |
ВКРм-1,8-2-1 |
2650 |
0,05 |
60 |
59 |
55 |
|
3 |
ВКРм-2-2-1 |
2500 |
0,06 |
59 |
48 |
54 |
|
4 |
ВКРм-2,25-2-1 |
2620 |
0,135 |
69 |
61 |
64 |
|
5 |
ВКРм-2,5-2-1 |
2650 |
0,22 |
69 |
61 |
64 |
|
6 |
ВКРм-2,8-2-3/1 |
2700 |
0,315 |
73 |
65 |
68 |
|
7 |
ВКРм-2,8-4-1 |
1420 |
0,1 |
59 |
51 |
54 |
|
8 |
ВКРм-3,15-4-3/1 |
1400 |
0,14 |
57 |
51 |
52 |
|
9 |
ВКРм-3,55-4-3/1 |
1400 |
0,23 |
63 |
57 |
58 |
|
10 |
ВКРм-4-4-3/1 |
1415 |
0,5 |
65 |
59 |
60 |
|
11 |
ВКРм-4,5-4-3/1 |
1350 |
0,74 |
67 |
61 |
62 |
|
12 |
ВКРм-5-4-3 |
1400 |
1,45 |
76 |
70 |
71 |
|
13 |
ВКРм-5,6-4-3 |
1365 |
2,38 |
79 |
73 |
74 |
|
14 |
ВКРм-5,6-6-3 |
890 |
0,8 |
66 |
60 |
61 |
|
15 |
ВКРм-6,3-4-3 |
1300 |
4,25 |
83 |
77 |
78 |
|
16 |
ВКРм-6,3-6-3 |
890 |
1,3 |
70 |
63 |
65 |
Условия эксплуатации и степень защиты вентиляторов ВКРм:
|
№ |
Тип вентилятора |
Степень защиты электродвигателя |
Температурный диапазон |
|
1 |
ВКРм-1,6-2-1 |
IP44 |
- 25 ? + 40 °C |
|
2 |
ВКРм-1,8-2-1 |
IP44 |
- 25 ? + 50 °C |
|
3 |
ВКРм-2-2-1 |
IP44 |
- 25 ? + 50 °C |
|
4 |
ВКРм-2,25-2-1 |
IP44 |
- 25 ? + 60 °C |
|
5 |
ВКРм-2,5-2-1 |
IP44 |
- 25 ? + 50 °C |
|
6 |
ВКРм-2,8-2-3/1 |
IP44 |
- 25 ? + 80 °C |
|
7 |
ВКРм-2,8-4-1 |
IP44 |
- 25 ? + 40 °C |
|
8 |
ВКРм-3,15-4-3/1 |
IP44 |
- 25 ? + 65 °C |
|
9 |
ВКРм-3,55-4-3/1 |
IP44 |
- 25 ? + 70 °C |
|
10 |
ВКРм-4-4-3/1 |
IP54 |
- 40 ? + 60 °C |
|
11 |
ВКРм-4,5-4-3/1 |
IP54 |
- 40 ? + 80 °C |
|
12 |
ВКРм-5-4-3 |
IP54 |
- 40 ? + 80 °C |
|
13 |
ВКРм-5,6-4-3 |
IP54 |
- 40 ? + 60 °C |
|
14 |
ВКРм-5,6-6-3 |
IP54 |
- 40 ? + 55 °C |
|
15 |
ВКРм-6,3-4-3 |
IP54 |
- 40 ? + 80 °C |
|
16 |
ВКРм-6,3-6-3 |
IP54 |
- 40 ? + 60 °C |
