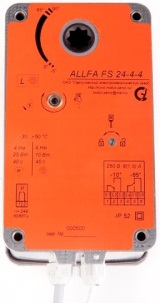

Электропривод с пружинным возвратом для противопожарных клапанов ALLFA FS 24 4-4
5 481 руб.
Купить
Электромеханический привод с пружинным возвратом для противопожарных клапанов ALLFA FS 24 4-4 используется для управления противопожарными клапанами и клапанами дымоудаления в системах вентиляции различного назначения.
- Подробное описание
- Установка (монтаж)
- Характеристики
Общие сведения:
электропривод с возвратной пружиной;
напряжение питания ~/=24 В;
управление огнезащитными клапанами и клапанами дымоудаления площадью до 0,8 м²;
крутящий момент 4 Нм.
Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод.
электропривод с возвратной пружиной;
напряжение питания ~/=24 В;
управление огнезащитными клапанами и клапанами дымоудаления площадью до 0,8 м²;
крутящий момент 4 Нм.
Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод.
Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия диаметром 6 мм к корпусу клапана.
Электрические параметры:
Функциональные данные:
Безопасность:
Схема электрического подключения:
| Номинальное напряжение | ~/=24В; 50/60 Гц |
| Диапазон номинального напряжения, В~ | 21,6...26,4 |
|
Потребляемая мощность, Вт, (не более) - при движении - при удержании |
25 10 |
|
Соединительный кабель: двигателя концевого переключателя |
1м; 2х0,75 мм² 1м; 6х0,5 мм² |
|
Крутящий момент, Нм - двигателя - пружины |
Min 4 при ном. напряжении Min 4 |
| Точки переключения | 10°,85° |
|
Направление поворота |
Выбирается установкой L/R |
| Угол поворота, град. | Max 95 |
|
Время поворота, с - двигателя - пружины |
Max 40 Max 40 |
| Индикация положения | Механическая - указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 52 |
| Температура окружающей среды, °C | -30...+50 |
| Техобслуживание | Не требуется |
| Вес, г, (не более) | 2000 |
