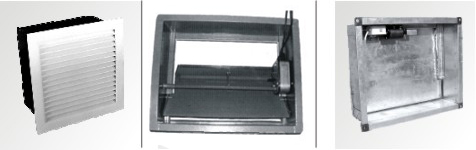

Клапан дымоудаления КД-Ф1 с падающей створкой

9 600 руб.
Купить
Клапан применяется в системах противодымной защиты зданий и сооружений различного назначения с целью обеспечения удаления продуктов горения из помещений, поэтажных коридоров, холлов, тамбуров и т.д. согласно требованиям СНиП 41-01-2003.

Эксплуатация клапана должна осуществляться в закрытых помещениях, кроме помещений категории А и Б по пожаровзрывобезопасности.

Вид климатического исполнения клапана УХЛ4 по ГОСТ 15150-69.

Предел огнестойкости клапана дымоудаления — E90.
  • Подробное описание
  • Установка (монтаж)
  • Характеристики
Клапан оснащен приводом (4), управляемым дистанционно или автоматически, который обеспечивает срабатывание клапана вне зависимости от пространственной ориентации плоскости его установки.

Конструктивная схема клапана КД-Ф1
с электромагнитом
Конструктивная схема клапана КД-Ф1
с электроприводом
1 - корпус клапана
2 - присоединительные фланцы
3 - створка клапана
4 - электромагнит
5 - нащельник
1 - корпус клапана
2 - присоединительные фланцы
3 - створка клапана
4 - электропривод
5 - нащельник


Для комплектации клапана могут использоваться следующие виды приводов
Тип привода Способ срабатывания Способ приведения створки клапана в рабочее положение Принцип срабатывания привода
Привод пружинный с электромагнитом   - автоматически, по сигналам пожарной сигнализации;
  - дистанционно с пульта управления;
  - с пульта местного управления;
  - от рычага электропривода;
  - от легкоплавкой вставки.
Вручную Подача напряжения на электродвигатель
Электропривод типа
ВЕ 230-8-0,5
ВЕ 230-20-0,2
ВЕ 230-30-0,1
ВЕ 230-12-0,18
  - автоматически, по сигналам пожарной сигнализации;
  - дистанционно с пульта управления;
  - с пульта местного управления.
Дистанционно с пульта управления, вручную Подача напряжения на электродвигатель
Электропривод типа ALLFA 230 (с возвратной пружиной)   - автоматически, по сигналам пожарной сигнализации;
  - дистанционно с пульта управления;
  - с пульта местного управления.
Дистанционно с пульта управления Отключение питающего напряжения
Электропривод типа «Belimo» с возвратной
BF-230, BLF-230,
BF-24, BLF-24,
BF-230T, BLF-230T
  - автоматически, по сигналам пожарной сигнализации;
  - дистанционно с пульта управления;
  - с пульта местного управления.
Дистанционно с пульта управления Отключение питающего напряжения


Клапан КД-Ф1 изготавливается из оцинкованной стали и стали марки 08 КП, окрашенной порошковой красой.

По техническим характеристикам является аналогом клапана противопожарного типа КДМ-2м.

Клапан может устанавливаться в проемах ограждающих конструкций дымовых вытяжных или воздухоприточных каналов, в проемах перекрытий или подвесных потолков, а также на ответвлениях воздуховодов.

Монтаж клапана осуществляется вне зависимости от пространственной ориентации плоскости его установки и с учетом направления потока удаляемых при пожаре продуктов горения.

Технические характеристики клапана дымоудаления КД-Ф1 с падающей створкой

Типоразмерный ряд, с шагом 50 мм от 350х350 до 1000х1000
(как квадратные, так и прямоугольные)
Предел огнестойкости, мин., не менее 90
Сопротивление дымогазопроницанию при t = 20°С
в закрытом положении клапана, кг-1м-1, не менее
От 0,08х105 до 0,9 х105
в завис. от типоразмера
Максимально допустимая скорость воздуха
во входном сечении, обеспечивающая нормальную
работу клапана, м/с , не более
15
Инерционность срабатывания, с, не более 30
Вероятность безотказного срабатывания 0,999
Номинальное напряжение переменного тока частотой 50 Гц:
для питания привода клапана, В
для питания цепей контроля положения заслонки, В
220
12..220
Мощность автоматического привода по паспорту
Масса (в зависимости от типоразмерного ряда), кг. 4..30
