Клапан дымоудаления поэтажный КДП5А УХЛ4

Клапан дымоудаления поэтажный КДП5А УХЛ4

Оформить заказ
Клапаны используются в системах противодымной защиты зданий и предназначены для открывания проема шахты дымоудаления на этаже возникновения пожара.

Клапаны применяются:

в системе автоматики типа ГАПУ-2- клапан КДП5А УХЛ4-01;
в системе автоматики типа ППСДУ-32- клапан КДП5А УХЛ4-02;
в системе автоматики типа ППСДУ-34- клапан КДП5А УХЛ4-03;
Установка клапанов осуществляется в соответствии с требованиями СНиП 41-01-2003.

Конструкция клапана предусматривает следующие способы открытия створок:

дистанционный, с пульта управления с помощью привода;
автоматический, по сигналам пожарных извещателей с помощью привода;
ручной.
Открытие крышки клапана осуществляется подачей напряжения на катушку электромагнита привода. Закрытие клапана осуществляется вручную при снятом напряжении на электроприводе.

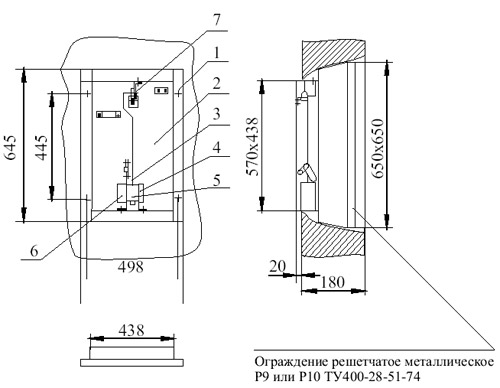

Конструктивная схема

Конструктивная схема клапана дымоудаления поэтажного КДП 5А ухл 4

1 - корпус клапана
2 - крышка
3 - дистанционное замковое устройство
4 - колодки присоединительные (КДП5А-01) или блок зажимов (КДП5А-02, КДП5А-03) - показаны условно.
5 - электропривод
6 - выключатели (КПД5А-01) и плата печатная с сигнализаторами (КПД5А-02, КПД5А-03) - показаны условно.
7 - блокировочный болт.

Клапан предназначен для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями. Вид климатического исполнения- УХЛ4 по ГОСТ 15150-69. Нормальные значения климатических факторов внешней среды при эксплуатации клапанов: окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию; предельные рабочие температуры окружающего воздуха: верхнее значение +40°С; нижнее значение +1°С; среднемесячное значение относительной влажности в наиболее теплый и влажный период - 65% при 20°С, верхнее значение относительной влажности - 90% при 20°С. Клапан не подлежит установке в воздуховодах и каналах: для помещений категорий А и Б по пожаровзрывобезопасности; местных отсосов пожаровзрывоопасных смесей; в местах, не подвергаемых периодической очистке по установленному регламенту предотвращения горючих отложений.

Основные технические характеристики клапана КДП5А

Площадь поперечного сечения, м2, не менее 0,2
Установочные размеры, мм 570*438
Габаритные размеры, мм 645*528
Сопротивление воздухогазопроницанию (газопроницанию) в закрытом положении, 1/кг-м 4*104
Предел огнестойкости закрытого клапана со стороны канала дымоудаления, мин. не менее 30 (EI30)
Инерционность срабатывания, с, не более 1
Тяговое усиление электромагнита электропривода, кгс, не менее 0,64
Напряжение электропривода, В 220+-22
Потребляемый ток электропривода, не более, А 2,8
Масса клапана, кг, не более 13,5
Удельная масса, кг/А, не более 4,82
Импульс подачи напряжения, с, не более 4

Схема электрическая принципиальная КДП-5А-01

Схема электрическая принципиальная клапана дымоудаления поэтажного КДП 5А 01 ухл 4

Схема электрическая принципиальная КДП-5А-02

Схема электрическая принципиальная клапана дымоудаления поэтажного КДП 5А 02 ухл 4

Схема электрическая принципиальная КДП-5А-03

Схема электрическая принципиальная клапана дымоудаления поэтажного КДП 5А 03 ухл 4

Ограждение металлическое для КДП 5А

Ограждение металлическое для КДП 5А

Ограждение металлическое типа РТ1402-Р9 (Р10) предназначено для защиты оборудования, размещенного в клапане КДП-5А, от попадания туда посторонних предметов.
Ограждение выпускается в двух исполнениях в зависимости от способа крепления в нишах железобетонных изделий.
РТ1402-Р9 по альбому РТ 1402.08.000 А;
РТ1402-Р10- РТ1402.08.000 А-01.
Масса ограждения-4,5 кг.

Конструктивная схема ящика управления ШУ УХЛ5А-01

Конструктивная схема ящика

управления ШУ УХЛ5А-01

Ящик управления предназначен для подачи питания в цепь электромагнита клапана дымоудаления КДП5А УХЛ4-01 и пуска вытяжных вентиляторов, а также для распайки приводов цепей пожарной сигнализации. Ящик управления ШУ УХЛ4 для КДП5А УХЛ4-01 заказывается отдельно.

Электрическая схема ящика управления ШУ УХЛ5А-01

Электрическая схема ящика

управления ШУ УХЛ5А-01 Электрическая схема ящика

управления ШУ УХЛ5А-01
Обозначения на схеме:
R2 - резистор ПЭВР-10-200м-10%
V2 - диод КД 2021
К2 - реле 36В, 50 Гц
