Вентилятор радиальный среднего давления ВЦ 14-46

Оформить заказ
Опции

Радиальные вентиляторы ВЦ 14-46В (взрывозащищенные из разнородных металлов) предназначены для перемещения газо-паровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминия (скорость коррозии не выше 0,1 мм в год), с содержанием пыли и других твердых примесей не более 100 мг/м3 при отсутствии взрывчатых, липких веществ и волокнистых материалов с температурой не более 80°С. Вентиляторы не предназначены для перемещения газо-пылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Описание

Вентиляторы ВЦ 14-46 являются радиальными вентиляторами среднего давления одностороннего всасывания. Характерной особенностью вентиляторов является шипованное рабочее колесо с вперед загнутыми лопатками, которое уменьшает вибрацию и уровень шума при работе вентилятора, а 32 лопатки рабочего колеса обеспечивают максимальную эффективность работы вентилятора ВЦ 14-46.

Применение Вентиляторы ВЦ 14-46 применяются в стационарных системах вентиляции производственных, общественных и жилых помещений, а также для других санитарно-технических и производственных целей. Радиальные вентиляторы ВЦ 14-46 из углеродистой стали предназначены для перемещения неагрессивной газовоздушной смеси с температурой не более 80°С и запыленностью не более 150 мг/м3, не содержащей липких и волокнистых веществ.

Габаритные и присоединительные размеры вентиляторов радиальных ВЦ 14-46

1-е исполнение

Габаритные и присоединительные размеры вентиляторов радиальных ВЦ 14-46

Габаритные и присоединительные размеры вентиляторов радиальных ВЦ 14-46

Положение корпуса вентилятора ВЦ 14-46

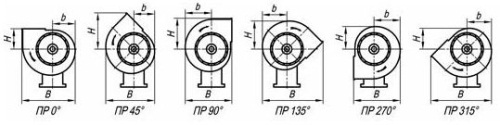

Вентиляторы правого вращения

Положение корпуса вентилятора ВЦ 14-46

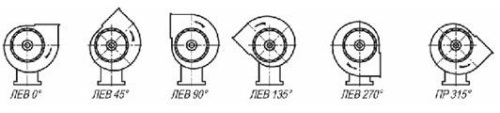

Вентиляторы левого вращения

Положение корпуса вентилятора ВЦ 14-46

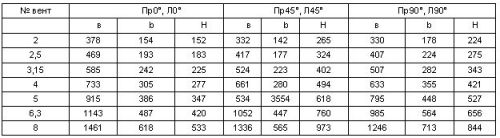

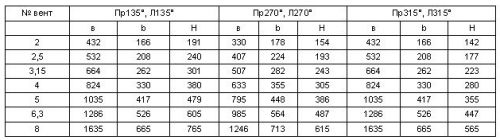

Габаритные размеры вентиляторов ВЦ 14-46 № 2-8 1-Е исполнение

Положение корпуса вентилятора ВЦ 14-46

Положение корпуса вентилятора ВЦ 14-46

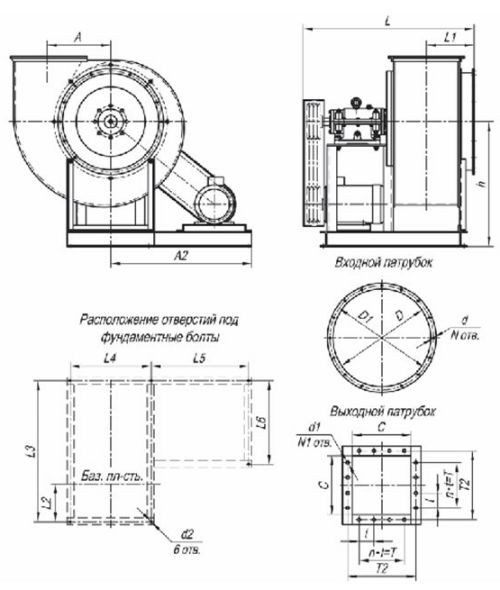

Габаритные размеры вентиляторов ВЦ 14-46 № 5-8 5-Е исполнение

Положение корпуса вентилятора ВЦ 14-46

Положение корпуса вентилятора ВЦ 14-46

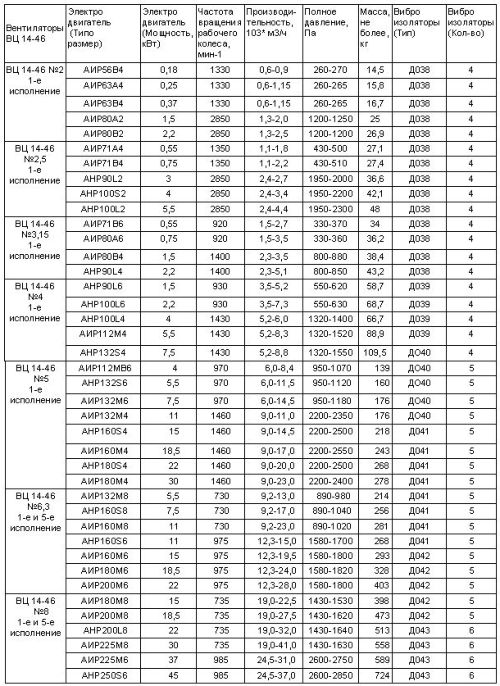

Технические характеристики вентиляторов ВЦ 14-46

Технические характеристики вентиляторов ВЦ 14-46

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Аэродинамическая характеристика вентилятора ВЦ 14-46 №2

Аэродинамическая характеристика вентилятора ВЦ 14-46 №2

Аэродинамическая характеристика вентилятора ВЦ 14-46 №2,5

Аэродинамическая характеристика вентилятора ВЦ 14-46 №2

Аэродинамическая характеристика вентилятора ВЦ 14-46 №3,15

Аэродинамическая характеристика вентилятора ВЦ 14-46 №2

Аэродинамическая характеристика вентилятора ВЦ 14-46 №4

Аэродинамическая характеристика вентилятора ВЦ 14-46 №2

Аэродинамическая характеристика вентилятора ВЦ 14-46 №5

Аэродинамическая характеристика вентилятора ВЦ 14-46 №2

Аэродинамическая характеристика вентилятора ВЦ 14-46 №6,3

Аэродинамическая характеристика вентилятора ВЦ 14-46 №2

Аэродинамическая характеристика вентилятора ВЦ 14-46 №8

Аэродинамическая характеристика вентилятора ВЦ 14-46 №2
