Вентилятор радиальный ВР-80-70
Оформить заказДля снижения динамической нагрузки на опорную конструкцию вентиляторы могут устанавливаться на виброизоляторы. В таблице, приведенной ниже, показан тип и количество виброизоляторов для каждого конкретного вида вентиляторов ВР-80-70:
Описание
Вентиляторы оснащаются радиальными колесами с назад загнутыми лопатками. Рабочие колеса устанавливаются непосредственно на вал электродвигателя.
Применение Вентиляторы применяются в системах общеобменной вентиляции. Они служат для подачи и удаления воздуха в промышленных и гражданских зданиях и сооружениях. Спектр применения радиальных вентиляторов достаточно широк. Их монтаж возможен на крыше, стенах (для ВР-80-70-2,5 и ВР-80-70-2.8 с помощью кронштейнов), полу помещения
|
Тип вентилятора |
Виброизоляторы |
|
|
Тип |
Количество |
|
|
ВР-80-70-2,5 |
ДО-38 |
4 |
|
ВР-80-70-2,8 |
ДО-38 |
4 |
|
ВР-80-70-3,15 |
ДО-38 |
4 |
|
ВР-80-70-3,55 |
ДО-38 |
4 |
|
ВР-80-70-4 |
ДО-39 |
4 |
|
ВР-80-70-4,5 |
ДО-40 |
4 |
|
ВР-80-70-5 |
ДО-40 |
4 |
|
ВР-80-70-5,6 |
ДО-41 |
4 |
|
ВР-80-70-6,3 |
ДО-41 |
4 |
|
ВР-80-70-7,1 |
ДО-42 |
4 |
|
ВР-80-70-8 |
ДО-42 |
4 |
|
ВР-80-70-9 |
ДО-43 |
4 |
|
ВР-80-70-10 |
ДО-43 |
4 |
|
ВР-80-70-11,2 |
ДО-44 |
4 |
|
ВР-80-70-12,5 |
ДО-44 |
6 |
Вентиляторы обозначаются по приведенному ниже ключу
ВР-80-70–6,3–4–0,2–Пр–45:
| ВР-80-70 | - тип вентилятора (Вентилятор Радиальный) |
| 6,3 | - диаметр рабочего колеса в дм (номер вентилятора) |
| 4 | - число полюсов двигателя |
| 0,2 | – модификация мощности двигателя |
| Пр | – направление вращение (пр- правое, лев - левое) |
| 45 | – положение корпуса, градусов |
Конструктивная схема вентилятора радиального ВР-80-70
Положения корпуса вентилятора показаны на рисунке:

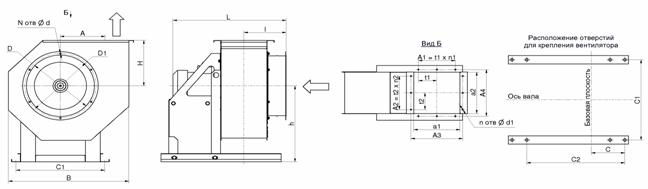

Основные габаритные и присоединительные размеры вентиляторов ВР-80-70
|
Тип вентилятора |
Размеры, мм |
|
|
|
|
||||||||||||||||||
|
h |
I |
Lmax |
A |
D |
D1 |
d |
d1 |
a1 |
a2 |
A1 |
A2 |
A3 |
A4 |
t1 |
t2 |
C |
C1 |
C2 |
N |
n |
n1 |
n2 |
|
|
ВР-80-70-2,5 |
320 |
140 |
625 |
162 |
250 |
270 |
7 |
7 |
175 |
175 |
100 |
100 |
205 |
205 |
100 |
100 |
86 |
260 |
315 |
8 |
8 |
1 |
1 |
|
ВР-80-70-2,8 |
360 |
157 |
625 |
182 |
280 |
310 |
7 |
7 |
196 |
196 |
100 |
100 |
225 |
225 |
100 |
100 |
96 |
260 |
350 |
8 |
8 |
1 |
1 |
|
ВР-80-70-3,15 |
410 |
162 |
625 |
205 |
315 |
345 |
7 |
7 |
221 |
221 |
200 |
200 |
255 |
155 |
100 |
100 |
148 |
260 |
400 |
8 |
12 |
2 |
2 |
|
ВР-80-70-3,55 |
455 |
180 |
750 |
231 |
355 |
385 |
7 |
7 |
249 |
249 |
200 |
200 |
280 |
280 |
100 |
100 |
155 |
340 |
400 |
8 |
12 |
2 |
2 |
|
ВР-80-70-4 |
520 |
192 |
820 |
260 |
400 |
430 |
7 |
7 |
280 |
280 |
200 |
200 |
310 |
310 |
100 |
100 |
165 |
350 |
410 |
8 |
12 |
2 |
2 |
|
ВР-80-70-4,5 |
576 |
232 |
950 |
292 |
450 |
480 |
7 |
7 |
315 |
315 |
200 |
200 |
345 |
345 |
100 |
100 |
190 |
380 |
430 |
8 |
12 |
2 |
2 |
|
ВР-80-70-5 |
650 |
252 |
1025 |
324 |
500 |
530 |
7 |
7 |
350 |
350 |
300 |
300 |
380 |
380 |
100 |
100 |
211 |
410 |
460 |
16 |
16 |
3 |
3 |
|
ВР-80-70-5,6 |
690 |
275 |
1150 |
364 |
560 |
590 |
7 |
7 |
392 |
392 |
300 |
300 |
425 |
425 |
100 |
100 |
230 |
460 |
510 |
16 |
16 |
3 |
3 |
|
ВР-80-70-6,3 |
720 |
298 |
1250 |
410 |
630 |
660 |
7 |
7 |
441 |
441 |
400 |
400 |
470 |
470 |
100 |
100 |
247 |
520 |
660 |
16 |
16 |
4 |
4 |
|
ВР-80-70-7,1 |
800 |
320 |
1350 |
461 |
710 |
740 |
7 |
7 |
497 |
497 |
400 |
400 |
530 |
530 |
100 |
100 |
280 |
590 |
810 |
16 |
16 |
4 |
4 |
|
ВР-80-70-8 |
905 |
348 |
1500 |
520 |
800 |
840 |
10 |
11 |
560 |
560 |
600 |
600 |
600 |
600 |
150 |
150 |
316 |
660 |
1050 |
16 |
16 |
4 |
4 |
|
ВР-80-70-9 |
1032 |
404 |
1580 |
583 |
900 |
940 |
10 |
11 |
630 |
630 |
600 |
600 |
600 |
600 |
150 |
150 |
340 |
720 |
1130 |
16 |
16 |
4 |
4 |
|
ВР-80-70-10 |
1130 |
433 |
1436 |
650 |
1000 |
1040 |
12 |
12 |
704 |
706 |
750 |
750 |
750 |
750 |
150 |
150 |
360 |
840 |
1260 |
24 |
20 |
5 |
5 |
|
ВР-80-70-11,2 |
1233 |
490 |
1600 |
725 |
1120 |
1160 |
12 |
12 |
784 |
784 |
750 |
750 |
750 |
750 |
150 |
150 |
420 |
1164 |
1300 |
24 |
20 |
5 |
5 |
|
ВР-80-70-12,5 |
1350 |
542 |
1684 |
813 |
1270 |
1310 |
12 |
12 |
875 |
875 |
750 |
750 |
930 |
930 |
150 |
150 |
467 |
1260 |
1350 |
24 |
24 |
5 |
5 |

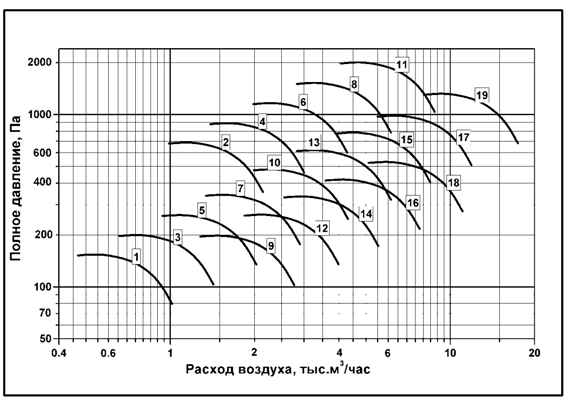

Аэродинамические характеристики: 800 – 18000 м3/час
|
№ |
Тип вентилятора |
Электродвигатель |
Максимальный расход, тыс.м3/ч |
Масса, кг |
||
|
тип |
частота вращения, мин-1 |
мощность, кВт |
||||
|
1 |
ВР-80-70-2,5-4-00 |
АИР56A4 |
1350 |
0,12 |
0,95 |
29,5 |
|
2 |
ВР-80-70-2,5-2-00 |
АИР63B2 |
2850 |
0,55 |
2,15 |
30 |
|
3 |
ВР-80-70-2,8-4-00 |
АИР56A4 |
1350 |
0,12 |
1,4 |
27 |
|
4 |
ВР-80-70-2,8-2-00 |
АИР71B2 |
2850 |
1,1 |
3 |
35 |
|
5 |
ВР-80-70-3,15-4-00 |
АИР63A4 |
1350 |
0,25 |
2 |
38 |
|
6 |
ВР-80-70-3,15-2-00 |
АИР80A2 |
2850 |
1,5 |
3,2 |
40,3 |
|
ВР-80-70-3,15-2-01 |
АИР80B2 |
2850 |
2,2 |
4,2 |
48,5 |
|
|
7 |
ВР-80-70-3,55-4-00 |
АИР63B4 |
1350 |
0,37 |
2,9 |
46.3 |
|
8 |
ВР-80-70-3,55-2-00 |
АИР90L2 |
2850 |
3 |
6,1 |
60.5 |
|
9 |
ВР-80-70-4-6-00 |
АИР63B6 |
900 |
0,25 |
2,7 |
56 |
|
10 |
ВР-80-70-4-4-00 |
АИР71B4 |
1400 |
0,75 |
4,3 |
59 |
|
11 |
ВР-80-70-4-2-00 |
АИР100L2 |
2860 |
5,5 |
8,8 |
84 |
|
12 |
ВР-80-70-4,5-6-00 |
АИР71A6 |
910 |
0,37 |
4 |
71 |
|
13 |
ВР-80-70-4,5-4-00 |
АИР80A4 |
1400 |
1,1 |
6,1 |
76 |
|
14 |
ВР-80-70-5-6-00 |
АИР71B6 |
920 |
0,55 |
4,1 |
92 |
|
ВР-80-70-5-6-01 |
АИР80A6 |
920 |
0,75 |
5,5 |
95 |
|
|
15 |
ВР-80-70-5-4-00 |
АИР90L4 |
1410 |
2,2 |
8,5 |
107 |
|
16 |
ВР-80-70-5,6-6-00 |
АИР80B6 |
920 |
1,1 |
7,7 |
112 |
|
17 |
ВР-80-70-5,6-4-00 |
АИР100S4 |
1410 |
3 |
8,2 |
127 |
|
ВР-80-70-5,6-4-01 |
АИР100L4 |
1410 |
4 |
11,9 |
129 |
|
|
18 |
ВР-80-70-6,3-6-00 |
АИР90L6 |
920 |
1,5 |
7,7 |
154 |
|
ВР-80-70-6,3-6-01 |
АИР100L6 |
920 |
2,2 |
11 |
162 |
|
|
19 |
ВР-80-70-6,3-4-00 |
АИР112M4 |
1450 |
5,5 |
11,6 |
179 |
|
ВР-80-70-6,3-4-01 |
АИР132S4 |
1450 |
7,5 |
17,4 |
204 |
|

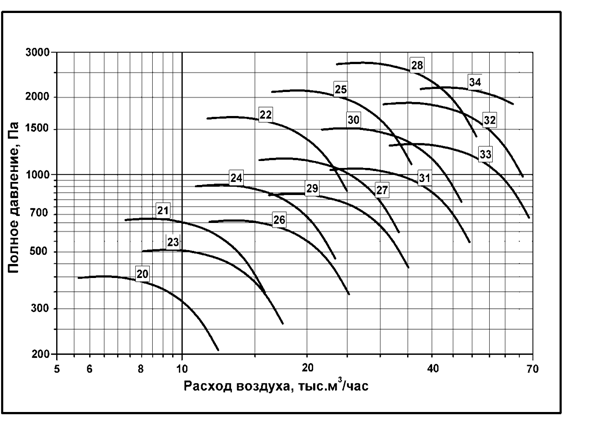

Аэродинамические характеристики: 12000 – 68000 м3/час
|
№ |
Тип вентилятора |
Электродвигатель |
Максимальный расход, тыс.м3/ч |
Масса, кг |
||
|
тип |
частота вращения, мин-1 |
мощность, кВт |
||||
|
20 |
ВР-80-70-7,1-8-00 |
АИР100L8 |
710 |
1,5 |
12,2 |
201 |
|
21 |
ВР-80-70-7,1-6-00 |
АИР112MA6 |
920 |
3 |
15,8 |
212 |
|
22 |
ВР-80-70-7,1-4-00 |
АИР132M4 |
1450 |
11 |
24.95 |
250 |
|
23 |
ВР-80-70-8-8-00 |
АИР112MA8 |
710 |
2,2 |
11,4 |
272 |
|
ВР-80-70-8-8-01 |
АИР112MB8 |
710 |
3 |
17,5 |
277 |
|
|
24 |
ВР-80-70-8-6-00 |
АИР132S6 |
950 |
5,5 |
18,4 |
293 |
|
ВР-80-70-8-6-01 |
АИР132M6 |
950 |
7,5 |
23,3 |
316 |
|
|
25 |
ВР-80-70-8-4-00 |
АИР160M4 |
1450 |
18.5 |
25 |
384 |
|
ВР-80-70-8-4-01 |
АИР180S4 |
1450 |
22 |
35.7 |
410 |
|
|
26 |
ВР-80-70-9-8-00 |
АИР132S8 |
720 |
4 |
16,8 |
357 |
|
ВР-80-70-9-8-01 |
АИР132M8 |
720 |
5,5 |
25,2 |
366 |
|
|
27 |
ВР-80-70-9-6-00 |
АИР160S6 |
950 |
11 |
33,2 |
421 |
|
28 |
ВР-80-70-9-4-00 |
АИР180M4 |
1450 |
30 |
27.6 |
488 |
|
ВР-80-70-9-4-01 |
АИР200M4 |
1450 |
37 |
51.16 |
535 |
|
|
29 |
ВР-80-70-10-8-00 |
АИР160S8 |
730 |
7,5 |
27 |
600 |
|
ВР-80-70-10-8-01 |
АИР160M8 |
730 |
11 |
35 |
620 |
|
|
30 |
ВР-80-70-10-6-00 |
АИР180M6 |
980 |
18,5 |
38 |
680 |
|
ВР-80-70-10-6-01 |
АИР200M6 |
980 |
22 |
47 |
701 |
|
|
31 |
ВР-80-70-11,2-8-00 |
АИР180M8 |
730 |
15 |
49 |
787 |
|
32 |
ВР-80-70-11,2-6-00 |
АИР200L6 |
980 |
30 |
44 |
815 |
|
ВР-80-70-11,2-6-01 |
АИР225M6 |
980 |
37 |
66 |
877 |
|
|
33 |
ВР-80-70-12,5-8-00 |
АИР200L8 |
730 |
22 |
48 |
950 |
|
ВР-80-70-12,5-8-01 |
АИР225M8 |
730 |
30 |
68 |
980 |
|
|
34 |
ВР-80-70-12,5-6-00 |
АИР250S6 |
980 |
45 |
68 |
1092 |
Акустические характеристики вентиляторов ВР-80-70:
|
№ |
Тип вентилятора |
Среднегеометрическая частота октавы, Гц |
Корректированный уровень звуковой мощности, дБ(А) |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
Уровень звуковой мощности в полосе, дБ |
||||||||||
|
1 |
ВР-80-70-2,5-4 |
58 |
61 |
69 |
62 |
60 |
58 |
50 |
41 |
67 |
|
2 |
ВР-80-70-2,5-2 |
70 |
73 |
76 |
84 |
77 |
75 |
73 |
65 |
84 |
|
3 |
ВР-80-70-2,8-4 |
61 |
64 |
72 |
65 |
63 |
61 |
53 |
44 |
70 |
|
4 |
ВР-80-70-2,8-2 |
73 |
76 |
79 |
87 |
80 |
78 |
76 |
68 |
87 |
|
5 |
ВР-80-70-3,15-4 |
65 |
68 |
76 |
69 |
67 |
65 |
57 |
48 |
74 |
|
6 |
ВР-80-70-3,15-2 |
78 |
81 |
84 |
92 |
85 |
83 |
81 |
73 |
92 |
|
7 |
ВР-80-70-3,55-4 |
69 |
72 |
80 |
73 |
71 |
69 |
61 |
52 |
78 |
|
8 |
ВР-80-70-3,55-2 |
81 |
84 |
87 |
95 |
88 |
86 |
84 |
76 |
95 |
|
9 |
ВР-80-70-4-6 |
65 |
68 |
76 |
69 |
67 |
65 |
57 |
46 |
73 |
|
10 |
ВР-80-70-4-4 |
74 |
77 |
85 |
78 |
76 |
74 |
66 |
57 |
82 |
|
11 |
ВР-80-70-4-2 |
87 |
90 |
93 |
101 |
94 |
92 |
90 |
82 |
101 |
|
12 |
ВР-80-70-4,5-6 |
69 |
72 |
80 |
73 |
71 |
69 |
61 |
50 |
77 |
|
13 |
ВР-80-70-4,5-4 |
78 |
81 |
89 |
82 |
80 |
78 |
70 |
61 |
86 |
|
14 |
ВР-80-70-5-6 |
70 |
73 |
81 |
74 |
72 |
70 |
62 |
53 |
78 |
|
15 |
ВР-80-70-5-4 |
81 |
84 |
92 |
85 |
83 |
81 |
73 |
64 |
89 |
|
16 |
ВР-80-70-5,6-6 |
75 |
78 |
86 |
79 |
77 |
75 |
67 |
56 |
83 |
|
17 |
ВР-80-70-5,6-4 |
84 |
87 |
95 |
88 |
86 |
84 |
76 |
67 |
92 |
|
18 |
ВР-80-70-6,3-6 |
78 |
81 |
89 |
82 |
80 |
73 |
70 |
61 |
86 |
|
19 |
ВР-80-70-6,3-4 |
89 |
92 |
100 |
93 |
91 |
89 |
81 |
72 |
97 |
|
20 |
ВР-80-70-7,1-8 |
81 |
84 |
80 |
78 |
75 |
70 |
63 |
54 |
80 |
|
21 |
ВР-80-70-7,1-6 |
84 |
87 |
95 |
88 |
86 |
84 |
76 |
67 |
92 |
|
22 |
ВР-80-70-7,1-4 |
93 |
96 |
104 |
97 |
95 |
93 |
85 |
76 |
101 |
|
23 |
ВР-80-70-8-8 |
84 |
87 |
83 |
81 |
78 |
73 |
66 |
57 |
83 |
|
24 |
ВР-80-70-8-6 |
88 |
91 |
99 |
92 |
90 |
88 |
80 |
71 |
96 |
|
25 |
ВР-80-70-8-4 |
96 |
99 |
107 |
100 |
98 |
96 |
88 |
79 |
104 |
|
26 |
ВР-80-70-9-8 |
88 |
91 |
87 |
85 |
82 |
77 |
70 |
61 |
87 |
|
27 |
ВР-80-70-9-6 |
92 |
95 |
103 |
96 |
94 |
92 |
84 |
75 |
100 |
|
28 |
ВР-80-70-9-4 |
100 |
103 |
111 |
104 |
102 |
100 |
92 |
83 |
108 |
|
29 |
ВР-80-70-10-8 |
91 |
94 |
90 |
88 |
85 |
80 |
73 |
64 |
90 |
|
30 |
ВР-80-70-10-6 |
92 Наши клиентыОформление заказа | ||||||||
